Značení integrovaných obvodů

[markoni]

Zdravím
Uvedu příklad 74HC00 to je 4Xdvoustupový NAND to poznám nebo určím typ podle čísla v tomto případě 00 ale už tápám co znamenají ty písmena kolen toho uvítal bych tabulku co které písmeno znamená díky

[gino]

H - high speed, C - CMOS, T - TTL compatible

Pozri na: http://www.kpsec.freeuk.com/components/ic.htm
Je tam pekne urobená tabuľka.

[Andrea]

H - high speed, C - CMOS compatible, T - TTL compatible

Pozri na: http://www.kpsec.freeuk.com/components/ic.htm
Je tam pekne urobená tabuľka.

C není CMOS compatible, C je CMOS

[gino]

Pravdu máš, už som to opravil.

[radekrd]

V podstatě by ta písmenka měla znamenat asi toto:

L - low power
H - high speed
A - advanced
S - schottky
F - fast
C - cmos
Q - quiet
LV - low voltage

Ale pro konkrétní parametry to chce stejně dohledat kat. list, zvlášť u těch nových řad se parametry výrobce od výrobce mírně liší.

[Andrea]

ještě tam může být:
U - unbuffered
B - BiCMOS
a možná ještě i další pismenka

[radekrd]

Jasně, má tam být i již zmiňované T, pak se ještě používá X, ale to netuším co znamená (že by extreme? ).

[Jirka]

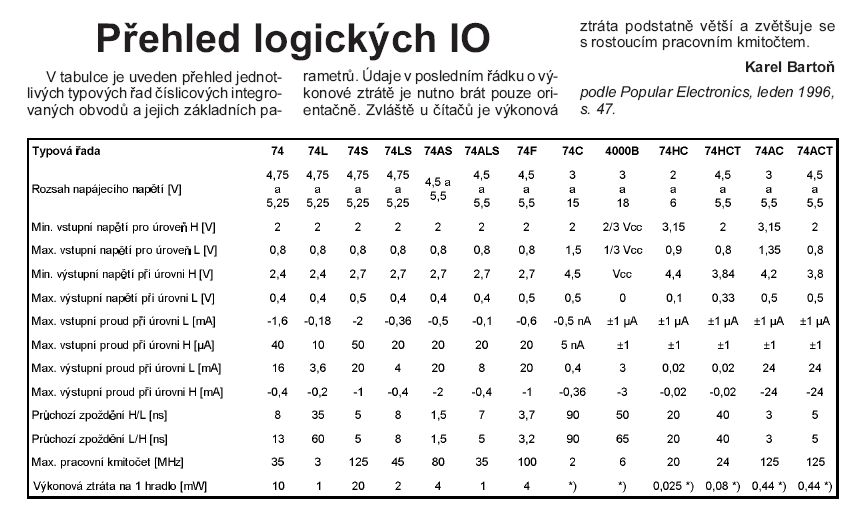

Našel jsem při listování v AR tabulku s přehledem logických IO. Sice je trochu starší, ale dám to sem, protože jsem tady na foru pár dotazů na toto téma už viděl. Tak snad poslouží.
