Ahoj, potreboval bych poradit s timto strojem. Jeden kanal brumi, hraje o neco tiseji a nema basy. Na vystupu jsem pozdeji nameril na dobrem neco kolem 100mV a na vadnem ss 10V bez repro a bez signalu. Vsechna napeti ze schematu jsou +- v poradku. Pri zkousce cca 2 mesice si myslim, ze tak na 90 procent sel ok. Zapojeni a DPS dle dokumentace, jen jsou tranzistory KD 617 na konci misto germania. Nejake rady kde hledat? Nechci opravu zbytecne pokazit, zes je pro me cenny. Dekuji.
Schema v dokumentaci:
http://www.pctun.czechian.net/tw/soubory/TW30G.pdf
Transiwatt 30G - spatne hraje jeden kanal
Moderátor: Moderátoři
Kondenzátor vyzkoušen. Tam je to v pořádku. To už mě také napadlo. Díky za reakci. Nějaký další nápad? To napětí tam mi právě nejde do hlavy. Na druhém kanále nic. Nevím, kde hledat problém. Při zapínání v reprobedně je slyšet jakoby lupnutí zakončené krátkým utichajícím brumem. Pak se brum objeví ještě při úplně ztlumené hlasitosti.
vlasyk píše:Kondenzátor vyzkoušen. Tam je to v pořádku. To už mě také napadlo. Díky za reakci. Nějaký další nápad? To napětí tam mi právě nejde do hlavy. Na druhém kanále nic. Nevím, kde hledat problém. Při zapínání v reprobedně je slyšet jakoby lupnutí zakončené krátkým utichajícím brumem. Pak se brum objeví ještě při úplně ztlumené hlasitosti.
No já bych měřil taky napětí před výstupním elytem, tj. spoj emitor-kolektor koncáků. Tam má být půlka napájecího napětí. Ale i tak, pokud je za elytem bez repra 10V tak to je špatně. Buď má elyt velký svod, nebo je následný dělič pro sluchátka přerušený. Do 240Ohm to prostě nemá viset na desti Voltech. Zjistit, vyměnit.
Pak bych porovnal odběr obou konc. stupňů a napětí na polovodičích, zdravý versus nemocný kanál. Pokud bude shoda tak bych prokřížil vstupy levého a pravého koncáku abych zjistil jestli je vůbec problém v koncáku nebo před ním. Další postup podle výsledku.
S 30G jsem si před lety něco pohrál, podporuju tvou snahu ho uchovat, i jen při vzpomínce na něj mi slza kane.
vlasyk píše:Kondenzátor vyzkoušen. Tam je to v pořádku. To už mě také napadlo. Díky za reakci. Nějaký další nápad? To napětí tam mi právě nejde do hlavy. Na druhém kanále nic. Nevím, kde hledat problém. Při zapínání v reprobedně je slyšet jakoby lupnutí zakončené krátkým utichajícím brumem. Pak se brum objeví ještě při úplně ztlumené hlasitosti.
Hm... a taky se to může rozkmitávat. Ty křemíky na koncích by k tomu mohly přispět. Originální zapojení nemá Boucheroty na výstupu.
Ale stejně bych nejdřív zkusil provizorně nahradit výstupní elyt. Na test stačí i 1G.
Pravděpodobně kecám.

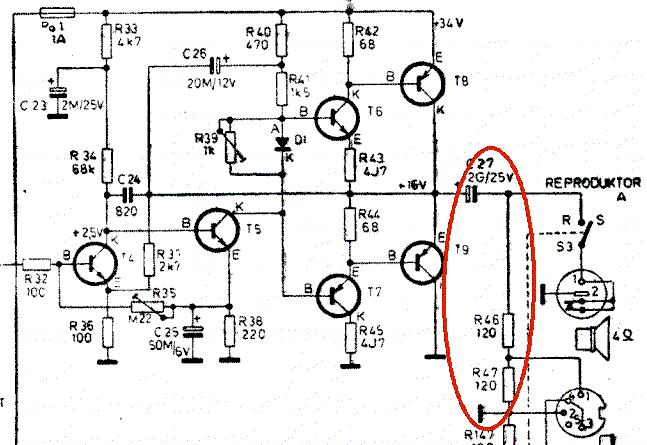

bezny má 100% pravdu. Buď je vadný elyt, nebo jsou přerušeny ty rezistory.
- Přílohy
-
závada.png- (41.6 KiB) Staženo 286 x
Takze ss napeti na vystupu jsem se zbavil. Bylo to studenym spojem na jednom z onech 4 odporu. Nicmene problem se slabsim kanalem bez basu stale pretrvava. Je mozne, ze tato zavada neco zpusobila v zesilovaci? No nic.. budu hledat dal :c) Minimalne je tam spousta starych svitku ktere by zaslouzily vymenu.
vlasyk píše:Takze ss napeti na vystupu jsem se zbavil. Bylo to studenym spojem na jednom z onech 4 odporu. Nicmene problem se slabsim kanalem bez basu stale pretrvava. Je mozne, ze tato zavada neco zpusobila v zesilovaci? No nic.. budu hledat dal :c) Minimalne je tam spousta starych svitku ktere by zaslouzily vymenu.
Tato závada by mohla pocuchat koncák pokud bys pripojil reprák až po zapnutí. Se slepým výměnkářstvím bych počkal, trochu cíleného bádání neuškodí. Zkus spojit jezdce potenciometrů hlasitosti. Jestli budou hrát oba kanály stejně, je problém před tímto bodem, pokud ne tak je to v koncáku.
Pravděpodobně kecám.

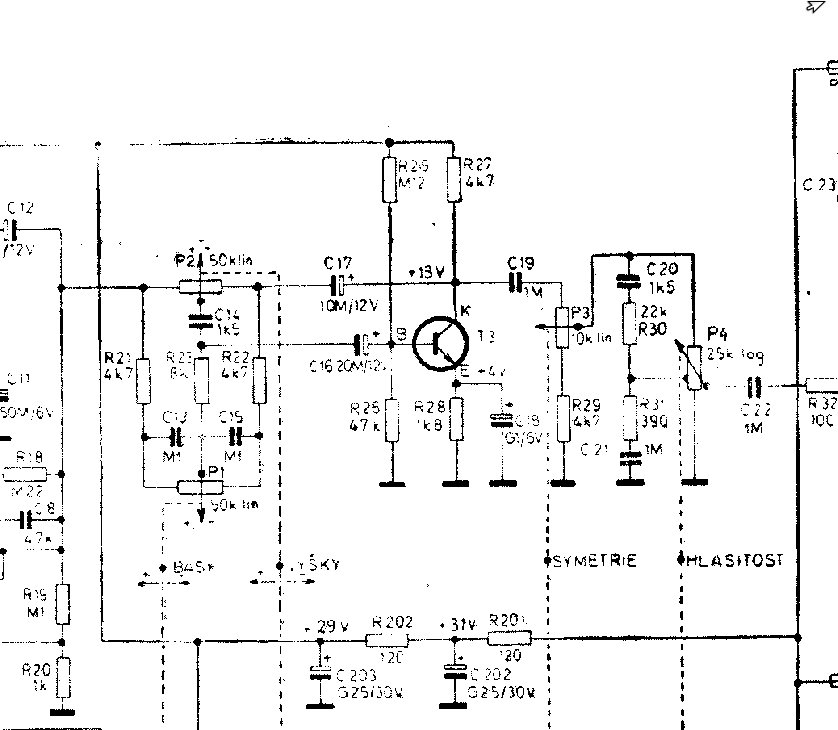

Tak jsem se zase dal do opravy. Zesilovac kreslil kvuli spatnym zemim. To je odstraneno. Oba kanaly nyni hraji ciste... ovsem na jednom porad chybi basy. Prvin stupen predzesilovace je v poradku. Na korekcich ovsem jiz je signal prilis zesilen (nebo silny) a pri pripojeni signalu na bazi T3 je znacne silnejsi nez na funkcnim kanalu. Poradi mi nekdo? .c) Zkontroloval jsem v tomto miste vetsinu odporu a vsechny kondenzatory + meril napeti... na vadnem kanalu jsou o malinko vyssi, ale priblizne sedi.
- Přílohy
-
- TW30.jpg
- (98.58 KiB) Staženo 290 x
Naposledy upravil(a) vlasyk dne 11 úno 2010, 15:49, celkem upraveno 1 x.
vlasyk píše:Tak jsem se zase dal do opravy. Zesilovac kreslil kvuli spatnym zemim. To je odstraneno. Oba kanaly nyni hraji ciste... ovsem na jednom porad chybi basy. Prvin stupen predzesilovace je v poradku. Na korekcich ovsem jiz je signal prilis zesilen (nebo silny) a pri pripojeni signalu na bazi T3 je znacne silnejsi nez na funkcnim kanalu. Poradi mi nekdo? .c) Zkontroloval jsem v tomto miste vetsinu odporu a vsechny kondenzatory + meril napeti... na vadnem kanalu jsou o malinko vyssi, ale priblizne sedi.
Fungujou ty přepínače vstupů, segment zpětné vazby? Není tam utržená folie na pl. spojích? Mezi minusem C12 a pravým koncem R16 má být nula Ohmů (pokud to nemáš přepnutý na gramec).
Pravděpodobně kecám.
C17 uz jsem kontoloval.. tim to neni.. no a potenciometry jsem take jiz kontroloval. Odpory jsou na nich v poradku, normalne se meni jejich hodnota jezdcem... pri "kvedlani" toceni zadne zlepseni a korekce v slabem zvuku jsou slyset ze reaguji. Jedine co me napadlo.. jestli by nemohlo byt nejakym zaspinenim v potaku neco spojeno...asi ne..ale napada me uz vselicos :c)... Nekdo se v zesilovaci vrtal uz prede mnou.. ne vsak nejaky dobytek. :c) Musel se trochu vyznat, to je videt. Vsechno jsem uz po nem a i po vyrobci opravil (hlavne zemeni) a dal do stavu podle dokumentace a tak to take funguje nejlepe... tedy pulka :c) Nemohlo se v potenciometru neco stat pokud je necim nekdo cistil? Ovsem vyndal jsem je a zmeril a odpovida to. Myslim, ze jsou take v poradku.
