jak zapojit dva koncáky ss motoru

Zpráva

Romankkkkk · #1 Příspěvek od **Romankkkkk** » 10 kvě 2011, 16:14

Zdravím všechny,
prosím o nějaké schéma jak zapojit dva dojezdové koncaky ss motoru.
Mám dálkové ovládaní ss motoru kde je táhlo které potřebuji vypnout na konci dojezdu a obráceně,poradí někdo jak to jednoduše zapojit.
Předem děkuji.R.K

Yarda1 · #2 Příspěvek od **Yarda1** » 10 kvě 2011, 20:34

Bližší informace? Jaký je výkon toho motoru, jaké je současné zapojení?

Kdysi jsem vymyslel něco takového, ale takhle by to asi fungovalo jen s malými motorky co mají stator z permanentního magnetu. Pokud by byl stator jako elektromagnet, tak tam by to bylo složitější - třeba tady na předposlední stránce:
www.ped.muni.cz/wtech/elearning/ELE/Ste ... stroje.ppt

jova1 · #3 Příspěvek od **jova1** » 10 kvě 2011, 20:49

Musíš ty koncové spínače přemostit ještě diodou. Pak pokud motor dojede na koncák, tak se zastaví a po přepólování napětí pro motor se to přes tu diodu rozjede spět.

BOBOBO · #4 Příspěvek od **BOBOBO** » 10 kvě 2011, 21:00

Reverzace byla nedávno zde uvedena a to s minimem součástí . Je zde sekce hledat .

piitr · #5 Příspěvek od **piitr** » 11 kvě 2011, 08:53

Asi pomůžou tyhle dva odkazy:
http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=40640&start=0&postdays=0&postorder=asc
http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=35625&start=0&postdays=0&postorder=asc

yakl · #6 Příspěvek od **yakl** » 12 kvě 2011, 20:39

jova1 zaslal asi najjednoduhší a najspoľahlivejší spôsob, ako tento problém riešiť. Jediný materiál, ktorý je potrebný sú dva koncové prepínače - mikrospínače a dve diody. Aj diody aj mikrospínače musia byť rátané na prúd motoru. Rozpínacie kontakty koncových spínačov premosťujú vhodne polarizované diody tak, že keď motor dorazí na koncák tak rozpojením odkryje paralelne zapojenú opačne pólovanú diodu a preto zastane. Pohne sa už len na opačnú stranu kde tiež nastane zhodný efekt na opačne pólovanej diode po jej odkrytí rozpínacím kontaktom koncového spínača. Pri zídení mechanizmu z opúšťaného koncáku sa nič negatívne nestane, iba sa premostením diody v priepustnom smere zmenší odpor v okruhu motora. Výhodou tohoto riešenia je jednak to, že každá elektrická porucha sa prejaví jednoducho nedeštrukčným zastavením mechanizmu a tiež aj to, že netreba ošetrovať vstupy logických obvodov pred šumom z kontaktov mikrospínača, ktoré hrozia nepravidelnou a zlou činnosťou zariadenia. Všetci vieme, že aj v zabezpečovacej technike sa používajú spravidla rozpínacie kontakty, sú takto vlastne ošetrené vyhlásením poplachu aj pri vlastnej chybe - prerušení.

piitr · #7 Příspěvek od **piitr** » 13 kvě 2011, 10:53

Aha, já už to taky pochopil. To je asi opravdu lepší než nějaká hradla. Moc pěkné řešení, to by mě nenapadlo.

bu2520 · #8 Příspěvek od **bu2520** » 13 kvě 2011, 12:38

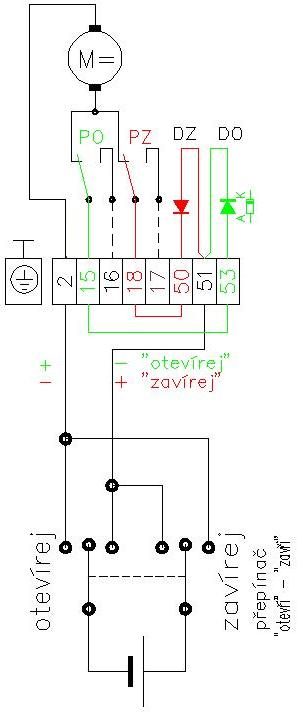

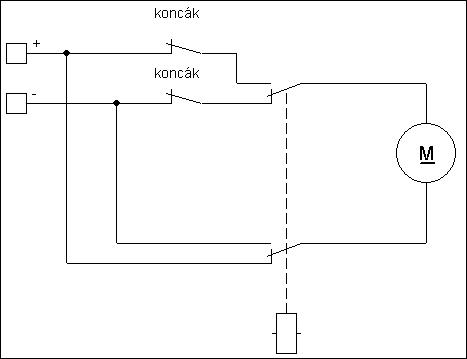

léta používam toto zapojení
[img]
