Goldstar CKT-2190X

Zpráva

shleha · #61 Příspěvek od **shleha** » 25 úno 2011, 19:17

Môžeš.KTC3202=30V,0.5A (N-P-N) BC337=45V,0,5A (N-P-N). Pozor na BCE EBC pinout !

jopo166 · #62 Příspěvek od **jopo166** » 03 bře 2011, 20:17

no telka sa uš vypina do pohotovostneho režimu ako ma ale ten čierny pas som neodstranil vymenene všetky elity primar ,sekundar,horizontal,vertikal dalej uš vymenkariť nemienim rozmyšlam ešte o skontrolovani 33 v vetve bol tam jeden kondik vyschnuty ale pochybujem že chyba bude v tejto vetve

jopo166 · #63 Příspěvek od **jopo166** » 13 pro 2011, 10:55

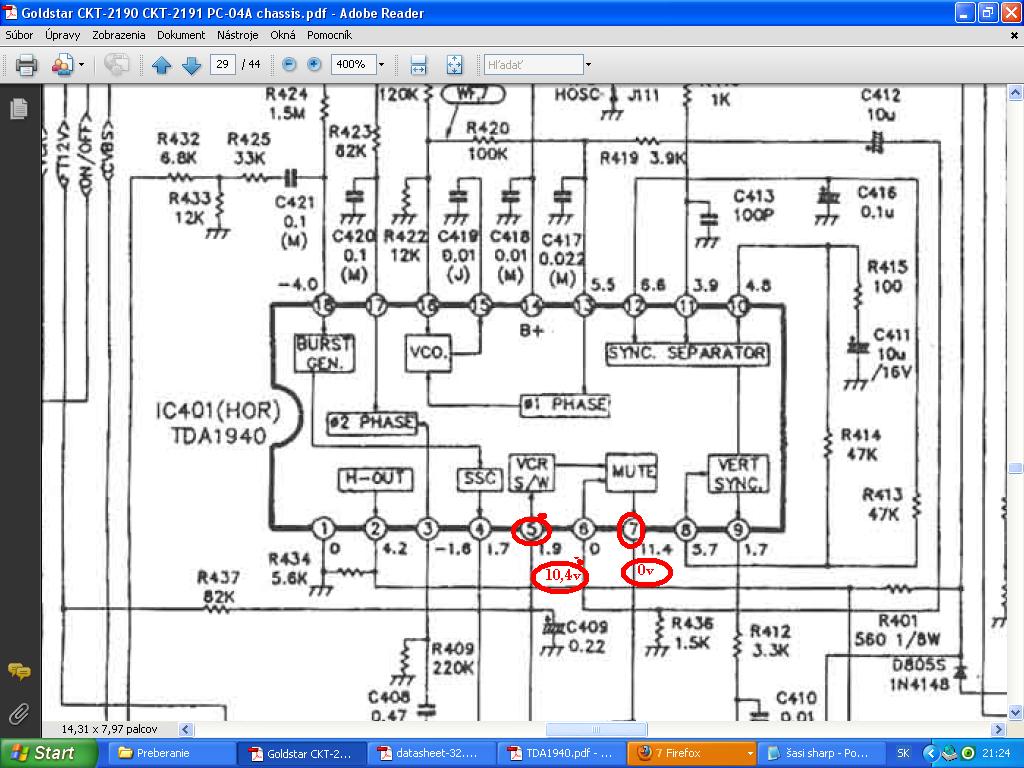

ta telka zase nejde nejde nanej zvuk ani cez scart ani cez kanalovyvolič .Na telke sa tieš ako keby rozladoval obraz a prechadzal do čiernobieleho.Na telke su vymenene kondenzatory v horizontali vo vertikali a v celom zdroji ešte z minulosti.V telke som premeral kondenzatory a na esr sa javia zle tieto sc 503,sc508.na ktore obvody sa mam zamerať?? osciloskop nemam.Na TDA 2006 mam napetie na pinoch 1-8,5v, 2-8,2v,4-8,7v, 5-18,3v na pinoch 1-4 by malo byť 9,4v .Na TBA120 mam take napetie na jednotliávych pinoch :2-1,8v, 3-3v, 4-5,1v,5-3,5v,6-1,9v,7-3v,8-4,2v,9-3v,10-2,2v,11-10v,12-4,2v,13-1,3v,14-1,3v.Tu som dal schemu: http://upload.ebastlirna.cz/comment.php ... 3a1b9088b4 Na 5 nožičke tba by sa asi mali meniť volti pri pridavani a uberani zvuku mne sa nemeni nič. Na TDA 1940 mam take napetia pin: 2-3,8v,3-1,5v,4-1,7v,5-10,4v,6-nič,7-nič,8-6,8v,9-1,8v,10-6,1v,11-3,5v,12-7,1v,13-5,7v,18-1,7v. Nesidi napetie na 5 možičke kde je velmi vysoke a zase chyba na 7 nožičke .Do kružku na obrazku som napisal napetia ktore vobec nesedia bude to TDA1940 vadne elity su prinom pomenene všetky.No tak pričinu prečo nejde zvuk som našiel zhorety reprak a aj zhorety koncak z vystupu koncoveho stupna ide momentalne do reproduktora 7,2 volta keby som tam teraz dal dalši bolo by ponom.

Reprak tam ide rozmerou 50 na 110mm ani taky nemam
