Přesně tam!! Buďto total zkrat nebo při nejmenším přechodový odpor.. Stačilo proškrábnout, poták jsem tam vrátil, pro jistotu jiný, a hraje to.. děkuji všem... Alespon že vím,že toto zapojení funguje taky velmi dobře!!!!! Bude k přijímači SSB/CW 80m s obvodem SA602, tak doufám, že ten přijímač bude přijímat dobře už se na něj moc těším!
Ještě jednou děkuji všem, co se mě věnovali !!!!!!!!!
Kdyby někdo měl zájem mohu se o vyrobený návrh na,,DPS" podělit, ale myslím že si každý raději udělá ,,svůj"....
Zesilovač s LM386 silné zkreslení
Moderátor: Moderátoři
-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
LM386 používám léta a v úplně nejzákladnějším zapojení, protože je to spolehlivej šváb. Ani ten Boucherot na výstupu nemám, naopak mám přidanej malej seriovej odpor s reprákem, protože pak se tam dá připojit cokoliv bez rizika zničení či kmitání.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Na co to používáš, snad ne u PC..
Já mam u PC tři zesilovače které střídám-.. Mono 50, Music 130, subwofer s 40cm basákem (bedna 60x60) osazený je TDA7294... TDA2050 sem už ,,vyřadil" a mam připravenej ale nepostavenej zesík s TDA7293, a mam představu, korekce, VU metry, ochrany breptáků, mam uplně obrovskej chladič získaný se sběrných surovin..Ale ted mě láká ten přijímač a až bude přijímač tak to bude další lampovej zesilovač, bude osazen celkem 10 elektronkama, abych se vyvaroval polovodičů, usměrnovač budou tvořiti 4xPY88 zapojené do greatzu, pak 2x ECC na korekce, pak další ECC jako trioda, pak magioko EM83, a nakonec konc stupen bude osazeny EL86 (protože EL84 zatím nemám)
... Už se na to těším, hooodně moc...
Já mam u PC tři zesilovače které střídám-.. Mono 50, Music 130, subwofer s 40cm basákem (bedna 60x60) osazený je TDA7294... TDA2050 sem už ,,vyřadil" a mam připravenej ale nepostavenej zesík s TDA7293, a mam představu, korekce, VU metry, ochrany breptáků, mam uplně obrovskej chladič získaný se sběrných surovin..Ale ted mě láká ten přijímač a až bude přijímač tak to bude další lampovej zesilovač, bude osazen celkem 10 elektronkama, abych se vyvaroval polovodičů, usměrnovač budou tvořiti 4xPY88 zapojené do greatzu, pak 2x ECC na korekce, pak další ECC jako trioda, pak magioko EM83, a nakonec konc stupen bude osazeny EL86 (protože EL84 zatím nemám)
... Už se na to těším, hooodně moc...-
ZdenekHQ
- Významný člen
- Příspěvky: 25519
- Registrován: 21 črc 2006, 00:00
- Bydliště: skoro Brno
- Kontaktovat uživatele:
Používám to jako univerzální "výkonový konec" třeba u detektorů kovů, protože všechny tranzistorový řešení vyžadují určitý druh zátěže nebo šíleně zkreslují. Prostorově je to taky ideální, na vstupu mám většinou elpot MCP41010 (10K), když to krmím procesorem.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?]
.
CZJKP1 píše:(...) neumím v eaglu udělat větší body u IO a u kondíků - jestli to vůbec jde (...)

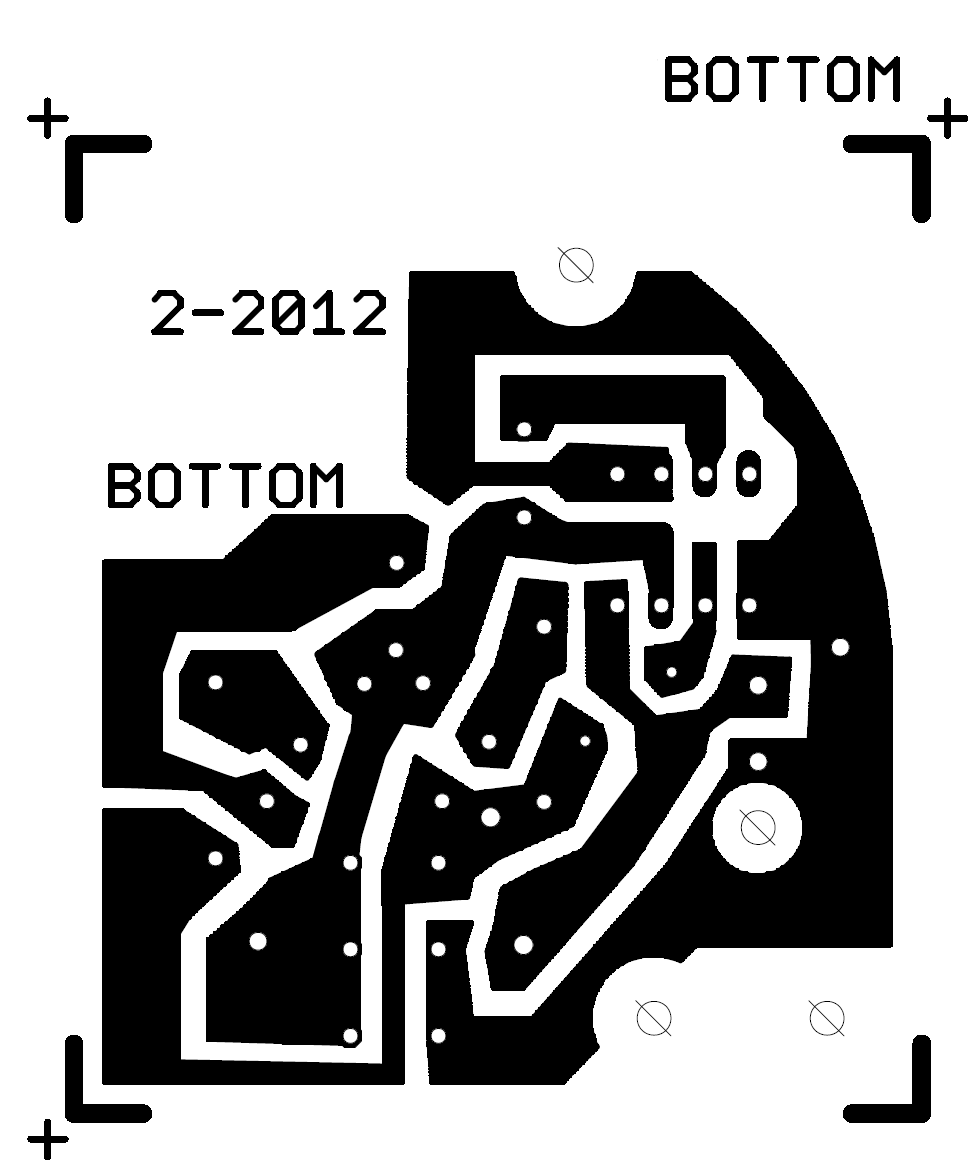

Jde to. Buď použiješ jiné knihovny někde z internetu, nebo tam různě rozliješ polygony, jako to dělám já. Všude mám mezery nejlíp 1 mm. A za drátové propojky se nestydím a nešetřím jimi. Např. v DPS ve videomagnetofonu je jich plno. A zde můj poslední DPS pro led svítilnu.
- Přílohy
-
DPS eagle.PNG- (64.12 KiB) Staženo 67 x
CZJKP1 píše: neumím v eaglu udělat větší body u IO a u kondíků - jestli to vůbec jde
Samozřejmě že to jde a ani se kvůli tomu nemusíš stavět na hlavu, nastavuje se to v menu Edit - Design Rules - Restring, standardně je tam 25%, tak si tam nastav třeba 40%. A už se to tu probíralo několikrát, v sekci Software jsou vlákna o Eaglu.
