Zesilovač (lampák) brumí i bez signálu

Zpráva

BOBOBO · #16 Příspěvek od **BOBOBO** » 08 kvě 2014, 13:04

Jo , foto napoví . I kdyby nekmitalo , tak jsi nám mohl poslat nejprve fotky a my bychom ti prognostikovali , co to bude dělat .

jack · #17 Příspěvek od **jack** » 08 kvě 2014, 13:09

Takže tedy za prvé předrátovat? postahovat po spolu co k sobě patří?
A co s tím zeměním konektoru připojeným na šasi? Odstřihnout? na

jack · #18 Příspěvek od **jack** » 08 kvě 2014, 14:03

Jdu drátovat...

Lukas-Peca · #19 Příspěvek od **Lukas-Peca** » 08 kvě 2014, 14:30

Já tam furt nějak nevidím nějaký pořádný filtrační elyt... Nemáš náhodou za usměrňovačem jen ty 10 uF, jako je ve schématu, a nic dalšího?

#20 Příspěvek od **ok1hga** » 08 kvě 2014, 16:05

jack píše:Jdu drátovat...

jo to běž, všecko vyházej, destičky se součástkami dej hned vedle patic s lampami . . .
Přívody k lampám co nejkratší . . .

. . . z těch tvých fotek nejde vyčíst skoro nic.
Netroufám si ani ohadnout, jestli to máš správně podle schematu . . .

také mě mate to množství traf.
jeden napájecí, usměrňovací a filtrační díl by taky měl stačit . . .
. . . jsem fascinován množstvím, úplně zbytečných drátů.

jack · #21 Příspěvek od **jack** » 08 kvě 2014, 17:46

Ty 3 trafa, v zádu jsou ty 2 velký jsou jako odělovací a to malé je na žhavení ...
Už sem to předrátoval, a neustále stejné... Zkusil sem dle rady odpojid kostru od konektorů a horší...

#22 Příspěvek od **ok1hga** » 08 kvě 2014, 18:57

a ten větší elyt 100 µF jsi tam dal ??

jack · #23 Příspěvek od **jack** » 08 kvě 2014, 19:23

Ten bohu žel nemám doma... A když už to budu měnit, tak provedu i tu druhou úpravu... Jen se chci zeptat že jsem slyšel že se dá dát filtrační kondenzátor na vstup 230V Jaký?

konosuke · #24 Příspěvek od **konosuke** » 08 kvě 2014, 19:40

Mě by docela zajímalo (ryze teoreticky teda) či tohle zapojení půjde s použitím bubliny PCL86 a prostou úpravou nápětí žhavení na 14.5V bez výměny okolních součástek ? Mezní hodnoty jsou mírně příbuzné.

#25 Příspěvek od **EKKAR** » 08 kvě 2014, 19:47

Ty elektronky by měly bejt funkčně zcela identický, rozdíl mezi řadou Exx a Pxx je jen právě v tom žhavení - E napětím 6,3V, P proudem 300mA... Vůbec bych se nedivil, kdyby měly až na žhavicí vlákno identickej systém - samozřejmě, pokud budou od jednoho výrobce...

konosuke · #26 Příspěvek od **konosuke** » 08 kvě 2014, 19:53

Patice a zapojení pinů obou genau pasuje.

Lukas-Peca · #27 Příspěvek od **Lukas-Peca** » 08 kvě 2014, 19:54

Skoro bych řekl, že absence filtrace by mohla být příčinou velkého brumu. Nicméně pokud tě to baví, můžeš bádat dál i bez elytu a můžeš třeba filtrovat síť.

Ekkar: Jak které, třeba EL a PL84 jsou dost rozdílné. ECL a PCL86 jsou ale shodné a když se PCL bude žhavit z 6,3V přes zdvojovač, tak to lze zaměnit.

BOBOBO · #28 Příspěvek od **BOBOBO** » 09 kvě 2014, 09:34

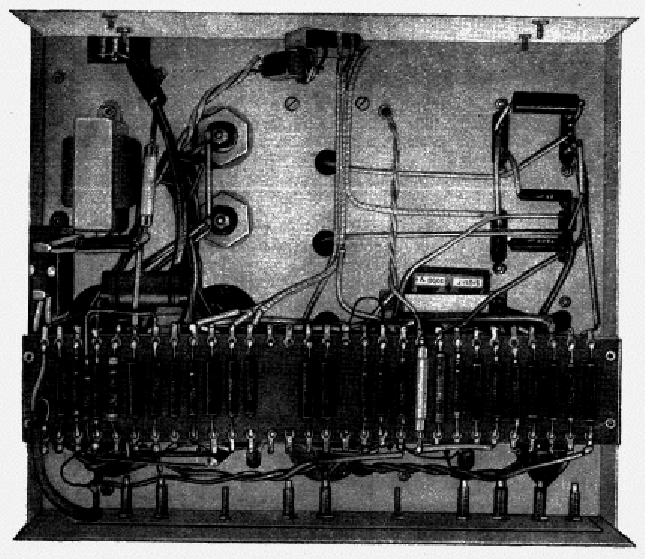

Konstrukce vypadaly nějak takto . Prostě štábní kultura .

Celeron · #29 Příspěvek od **Celeron** » 09 kvě 2014, 11:36

No to už je moc kulturní. Já pamatuju profi "vrabčárny" kolem patice elektronky jak v TV tak v rádiu. Občas na šáaku nějaký plastový elko s izolovaným očkem a sem tam nějaká jednořadá lišta. Tohle jsem viděl jen ve starý Philipsce, tam byl elektrolytovej monoblok a na něm odpory na dvojliště. A od toho luftem neizolovaný dráty k paticím.
Jirka

BOBOBO · #30 Příspěvek od **BOBOBO** » 09 kvě 2014, 14:05

Tys neviděl naši první TV ? Shlédni někde .
