Dobrý den,

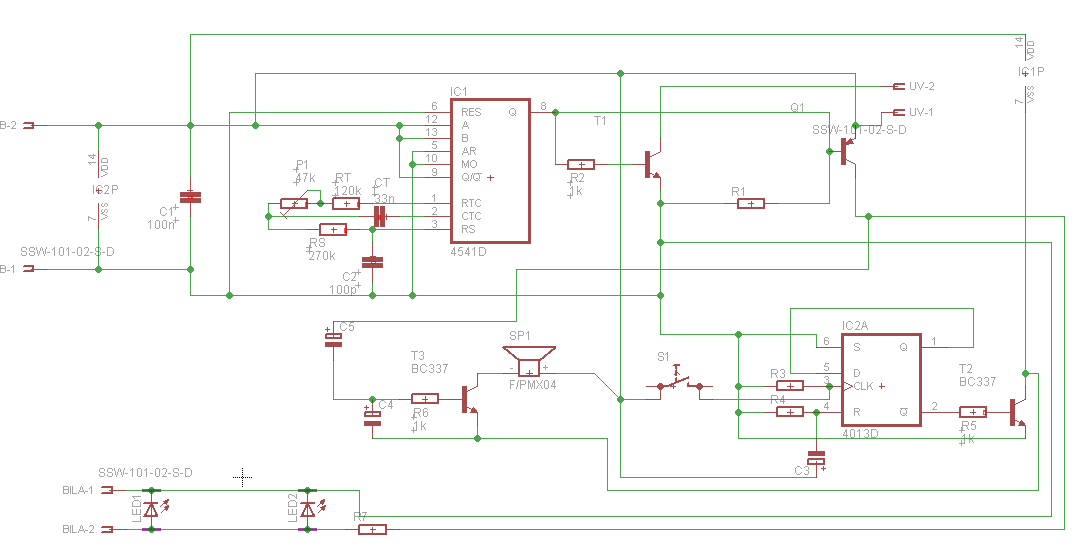

chci si postavit osvitovou jednotku na DPS a tady jsem vytvořil schema s časovačem. Obvod by měl fungovat tak že, připojím na vstup 5V a rozsvítí se Bíle led (pro seštelovaní desky a folie). Poté zmáčknu tlačítko a zapne se časovač což znamená že bíle led zhasnou a rozsvítí se UV. po dopočítaní by měla sirénka pípnout cca na 1s. A cele UV zhasnou a rozsvítí se zase bíle. Pro znovu zapnutí časovače 2x zmáčknout to samé tlačítko. Obvod by měl teoreticky fungovat ale potřeboval bych pomoct dopočítat rezistory a kondenzátory po případě zvolit správné tranzistory. Zde přikládám ještě schéma. Jinak cele by mělo byt v SMD. Děkuji za návrhy a nápady ))
Jasně, něco tam editor vrazit musel jako default.
Ale chybí základní údaje:
- jaký odběr mají ty UV LEDky celkem?
- jakým napětím pole LEDek napájíš? Aby ti použité napájecí napětí vůbec stačilo a nemusels použít dvojí napájení, případně relé.
- Jaký maximální proud dodá výstup čítače? Otevře tranzistor T1 skutečně do saturace pro odebíraný proud nebo bude ten tranzistor topit jak vzteklý?
Ty dvě bílé LED1 a LED2 dej do série, pokud musí být dvě a napájecí napětí k jejich rozsvícení bude stačit. Paralelní řazení vyžaduje výběr LEDek na naprosto stejné saturační napětí, jinak jedna svítí víc a druhá méně nebo vůbec ne.
ty bíle ledky jsou jakoby to poslední. Měli by zde být 4 dve jak jsou na schematu a pak jak jsou tam ty svorky tak na dratech jeste dvě tedy celkově 4x paralelně

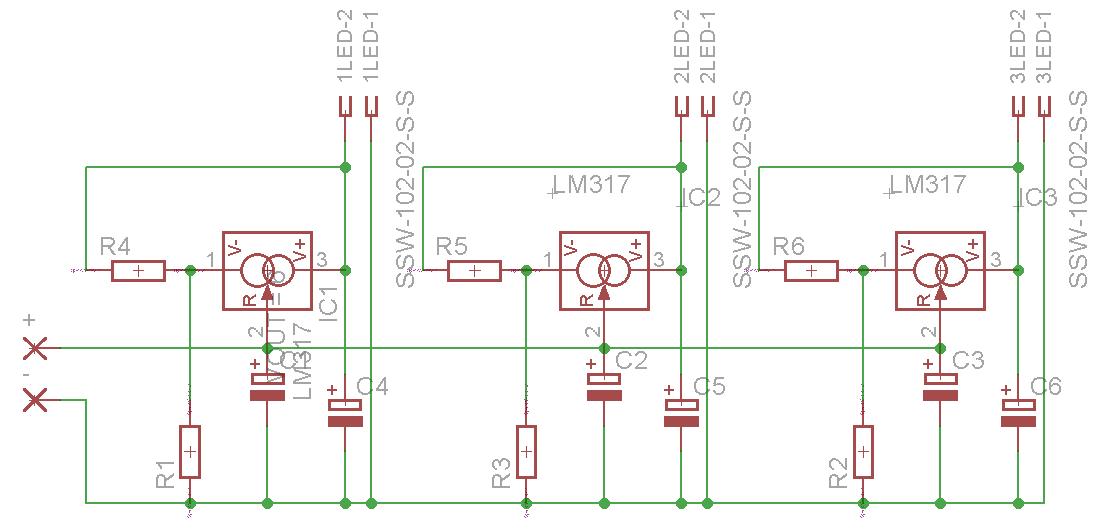

Ono jde o to, že UV LED otevírá při napětí mezi 3,3 a 3,8 V, musíš uvažovat nejhorší možný stav, tedy že všech 6 kousků má 3,8V, to dohromady dělá nějakých 22,8V plus určitý minimální úbytek na zdroji konstantního proudu, řekněme celkem 3,5V, to máme napájecí napětí pole LEDek nejméně 25,3V, aby zdroje opravdu stabilizovaly.
Čítač si ale napětí přes 20V asi dlouho líbit nenechá, jestli přežije zapnutí, takže budeš muset přidat ještě jeden stabilizátor mezi vývod UV1 (+25,5...30V) a elektroniku, kterým elektronice dáš řekněme 15V, to už stačí pro výstupní proud nejméně 3,5 mA.
Má-li T1 při Ic=60mA statické proudové zesílení β>80, pak bude do báze potřebovat proud výrazně větší, než 1 mA, aby zcela otevřel a netopil, takže 3 mA do báze budou stačit. Na výstupu čítače je při napájení +15V ve stavu H napětí +14,8V, tedy potřebuješ mít při proudu těsně kolem 3mA na odporu R2 úbytek napětí 14,2V, to nám dělá odpor R2=4k7. A nepřetížíš ani výstup čítače, přitom T1 bude spolehlivě sepnutý do saturace. V případě, že bude mít betu vyšší, nic se nestane, tím líp.
Bílé LEDky obvykle mají také saturační napětí kolem 3,5V, zapojené 4 kousky v sérii tedy 14V, a z napájecího napětí 15V (protože Q1 musí mít emitor na stejném potenciálu, jako napájení čítače) ti zbude 1V na R7. Pro I < 20mA vyjde R7=56Ω. Použiješ-li LEDky jen dvě, pak vyjde odpor R7=390Ω až 470Ω. Ale musí být v sérii.
Paralelně je můžeš dát tak, jak to máš nakreslené. To jde jen v případě, že každé LED předřadíš vlastní odpor R7 a teprve ty odpory připojíš na napájení. Ale to je neekonomické, zbytečně protopíš mic výkonu na těch odporech. Spojíš-li LEDky do série, každá si na sobě nastaví potřebné napětí sama, proud všemi bude stejný a na odporu se ztratí nějakých 0,25W, zatímco na paralelně napájených čtyřech odporech předřazených LEDkám se vytopí téměř 1W celkem.
Pokud jde o bzučák, jeho odběr také není nijak děsivý, takže R6 použij kolem 10k, protože však zem obvodu bzučáku plave na kolektoru T2, pak i ten potřebuje do báze proud 2-3 mA, čili R5 bych také nevolil přes 6k8.
Uniká mi smysl použití C4, to má být kapacitní dělič s C5? Každopádně bez C4 vychází pro asi 0,5s pípnutí kapacita C5=470µF a po skončení cyklu se musí vybít, jinak už nepípne, takže místo C4 bych dal diodu anodou na kostru a katodou na spoj C5-R6.
Já bych byl osobně velmi rád pokud by to celé šlo napájet 5V klidně do 1A. Čítač by měl na toto napětí normálně fungovat. Ne?
A ty UV led dát paralelně. Zde by mělo být něco kolem 300mA jelikož 20mA na jedné je při maximální svítivosti. Tak by se proud omezil např na 15mA
Ale pak ti jeden tranzistor na výstupu nestačí: musíš tam dát místo T1 nejlíp Darlington, protože čítač při 5V proudem nad 1 mA na kterémkoli výstupu přetížíš.
A pro paralelní spojení LEDek musíš každé dát do série odpor 33Ω (když to budeš spínat tím Darlingtonem) a teprve ty sériové kombinace (odpor + LED) spojit paralelně. Musíš přece omezit proud každou LEDkou na asi 20 mA, ale současně zabránit stavu, kdy LEDka s vyšším saturačním napětím se rozsvítí, až shoří LEDka s nižším. A na to stačí skutečně pár mV rozdílu, aby shořela, protože skrz ni půjde po zapnutí celý proud určený pro ty ostatní LEDky, ať už to půjde přes odpor nebo zdroj konstantního proudu 18x20mA. A pak, když některá z LEDek nezůstane ve zkratu, to bude postupovat až k té poslední. To je ti takový fofr, že to jen problikne a můžeš je měnit všechny. Jen zcela vyjímečně se může stát, že několik LEDEk má tak přesně stejná saturační napětí, že se mezi ně ten proud rozdělí a třeba to přežijí. Ale na to můžeš vsadit u tří LEDek, ne u osmnácti.
To řešení s polem sériově spojených LEDek napájených zdrojem konstantního proudu je daleko lepší.
Napětí 5V je sice módní, krásné a bezpečné, ale pro tento účel staví příliš mnoho omezení.
Já bych k tomu jenom dodal, že ty bílý ledky tam budeš mít úplně na hovno...
Fotocitlivá deska se VŽDYCKY nechává o kousek větší, než je předloha, takže nic nemusíš extra přesně centrovat.
))
