LM311P v DIP8 z číny. Nejako nefungoval s pôvodným zapojením, až som zistil, že má prehodené piny 1 (emit out) a 7 (col out) oproti originálu (ST, LM311N). Niekto v ňom poplietol zapojenie tranzistoru. Texas instrument... ktovie či pravý, alebo len nepodarená kópia. Vzhľadom na to, že som už čítal niekoľko článkov, kde sa sťažovali, že im nefunguje nový LM311 namiesto starého, tak to bude asi dosť rozšírené, možno až do našej obchodnej siete.
Tiež výstup je zvláštny, lebo keď pripojím pin 1 na zem, tak sa IO preťažuje, hreje. Na pin 1 nameriam 3,6 V (pri napájaní 5V), čo by teda nemalo byť, mal by prepínať zem/nič. Vyzerá že je to logický výstup, a dosť tvrdý.
edit: tak pin 7 neviem čo je, je na ňom 0V a je jedno či ho dám na zem, na +5V cez 220 Ohm rezistor, alebo ho nechám nezapojený, obvod funguje stále rovnako.
Takže zhrnuté: pin 1: TTL výstup, pin 7: nič
Pozor na LM311 (LM311P)
Moderátor: Moderátoři

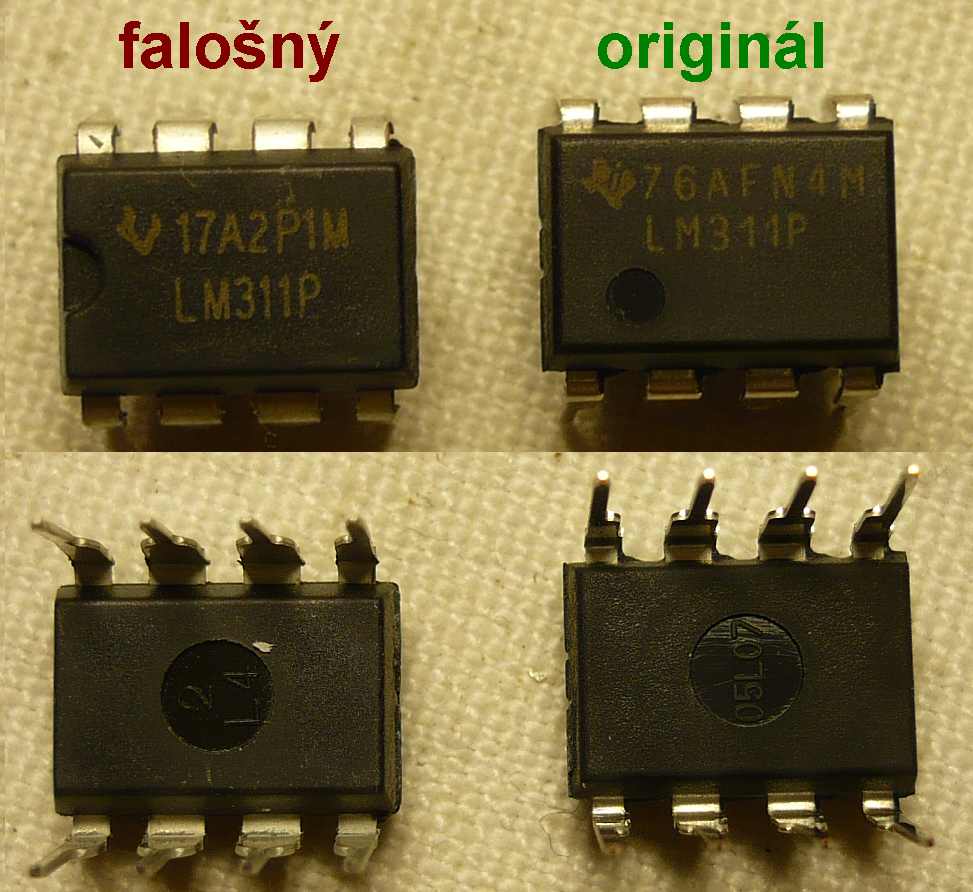

Mám tu aj originál z obchodu u nás, našťastie pravý.
- Přílohy
-
fake vs original.jpg- (77.57 KiB) Staženo 217 x
Je na čase vymeniť primátora Bratislavy, a celú tú neschopnú pakáž okolo.
Bylo.
Pokud je na tom křemíku obrazec, tak je po odpouzdření vidět.
Ano, s mikroskopem je to lepší.
Ale dokonce i na čipech vyrobených nanometrovou technologií je vidět, jak různé oblasti různě lámou světlo.
Pokud je na tom křemíku obrazec, tak je po odpouzdření vidět.
Ano, s mikroskopem je to lepší.
Ale dokonce i na čipech vyrobených nanometrovou technologií je vidět, jak různé oblasti různě lámou světlo.
