šum nábojového zesilovače s bootstrap vazbou

Zpráva

#106 Příspěvek od **Cust** » 26 kvě 2023, 13:50

jojo, už je to umazaný... Já se přepínám mezi třemi projekty, tak mám občas zkraty...

danhard · #107 Příspěvek od **danhard** » 26 kvě 2023, 13:56

To je v pohodě, já to budu do Tebe bušit, až to pochopíš

#108 Příspěvek od **Cust** » 26 kvě 2023, 14:30

Já to smázl dřív než jsi dopsal komentář... Něco mi občas docvakne i samostatně. :lol:

Ale buš to do mě.
Já povětšinou tranzistory používám jako spínače a obyčejné zapojení tranzistoru jako nespínače mi občas doteče až dost pozdě.
Jak říká jedna kamarádka zo Slovenska: "gúločka z gúločků sa nestretli".

danhard · #109 Příspěvek od **danhard** » 26 kvě 2023, 16:34

Náboj 1 elektronu udělá na diodě 50pF změnu napětí 3,2 nV.
Při šumu jFETu 1nV/sqrHz z toho vyrobím 100nV se šumem 30nV/sqrHz, líp to prostě nejde.
Na kapacitách záleží a to hodně, jejich poměry přesouvají napěťové šumové zisky.
Všimni si, že to mám s 2SK170, 30pF Cgs a 10pF Cgd není pro 50pF diodu rozhodně optimální.
http://www.ebastlirna.cz/modules/Forums ... im_915.png
Zdroj proudu s jFETem je tam, aby bylo dobré PSR, šumí trochu více, jak odpor a je teplotně závislý. Jeho kapacita 10pF zatěžuje bootstrap a trochu to zhoršuje odezvu (stejně jako vstupní kapacita OZ).
Druhý jFET navíc tam dělá stejně teplotně závislý zdroj kompenzace offsetu.
Když se to všechno vyhodí a offset se udělá od napájení, tak je na výstupu -2,3 mV/°C a odezvou se to chová suprově, hrana 30ns bez překmitů

Stačí jeden dobrej jFET a rychlej bipolár, trochu míň šumivej.

Dej sem nějaký parametry těch hotovej detektorů a snímacích diod, ať se podívám, jak to optimalizovat.
https://www.gano-uv.com/vuv/class/

#110 Příspěvek od **Cust** » 29 kvě 2023, 11:28

Tomu rozumím. :-)

K těm bipolárům, nevím jestli to bude nějaká výhra, ale snad by se dalo použít BFR92, MMBT6521 nebo MMBT5088... popřípadě THT MPSA18.

Co se týče diod, tak křemíkové používám:
S3590-09, https://www.hamamatsu.com/content/dam/h ... n1052e.pdf
S2744-09, https://www.hamamatsu.com/content/dam/h ... n1049e.pdf
U těch SiC, očekávám, že kapacita bude o řád nižší a dark current aspoň o 2 řády nižší...

PS: Čistil jsem si teď pár dní hlavu v Bílých Karpatech. :-)

danhard · #111 Příspěvek od **danhard** » 29 kvě 2023, 13:27

Na nějakej bipolár připojenej na diodu (gate boosterapu) zapomeň.

Mě nepřipadá, že by měly SiC menší kapacity, Dark Current jo.
https://www.gano-uv.com/down/html/downl ... ABC-XL.pdf

#112 Příspěvek od **Cust** » 29 kvě 2023, 17:24

U těch diod co jsi dal odkaz to vychází mizerně...

Já bych měl mít diodu tlustou s větší I vrstvou. Taky bych měl mít vysoké předpětí, takže vyprázdněná oblast bude doufám tlustá a kapacita nižší. Nevím, nemám teď čas udělat nějaké měření - honí mě na jiných projektech, toto je spíše btw, abych měl i něco zábavného a netahal jen tlusté pětižilové kabely. :-)

Uvidím, musím udělat low power kousek do vakua pro Si diodu, tak k tomu přihodím tišťáček navíc a budu dělat pokusy se SiC. Hraní z elektrony je zábavnější, než s rychlými SiC VN mosfety které frituju v olejové vaně se zubovým čerpadlem - už jsem odpálil 6 kV 350 MHz sondu. Na druhou nemám prachy.

danhard · #113 Příspěvek od **danhard** » 31 kvě 2023, 14:57

Šum je vyřešenej, nějakým dalším tapetováním se to už nezlepší.
Co je mizerný, odstup od napájení a dvojí napájení.
Čidlo-snímač se má napájet jedním napětím nevalné kvality, jelikož na cestě ledacos nachytá.
Na snímači by měla být dostatečná filtrace, nejlíp nějaký regulátor a vf filtrace na vstupu.
Taky jsem řešil aktivní stínění, pokud by byla kapacita diody (pouzdra) proti zemi větší, bootstrap nejde moc kapacitně zatěžovat, je to v podstatě emitorový sledovač a taky by jsi z toho mohl udělat Clappův oscilátor

#114 Příspěvek od **Cust** » 31 kvě 2023, 21:38

Napájet to budu přes RF stablíky - dva za sebou. Ten druhý bude z druhé strany tišťáku, takže těsně vedle zesilovače. První bude v externí krabici.
Zdroj pro bias má kolega prý velmi kvalitní a nějaká filtrace bude i u diody, dioda bude přímo na tišťáku. Paraziti budou minimalizováni. ;-)

U Si diody to bude bez stabilizátoru vedle zesiku. Bootstrap i kapacitně zatíženy už jsem párkrát rozchodil, takže tam snad problem nebude.

danhard · #115 Příspěvek od **danhard** » 09 čer 2023, 08:40

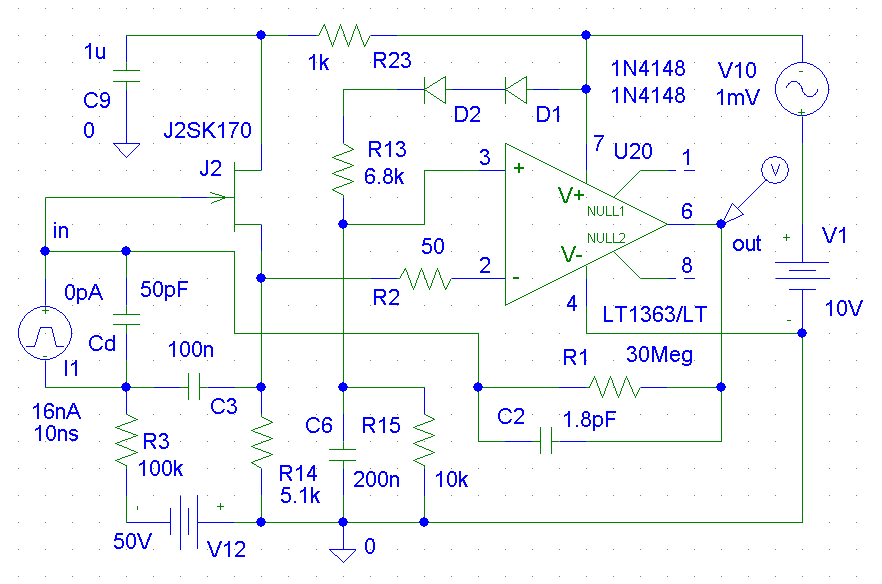

Udělal jsem ještě zapojení optimalizované na singl napájení.

#116 Příspěvek od **Cust** » 10 čer 2023, 00:14

Tebe to chytlo. :-)

Dobrá práce. Já už mám tišťáky nakreslené, vyjma přetapetované varianty, kterou chci k porovnání. Tak to po neděli půjde do výroby.

K singl supply variantě:
Proč je tam R23 a D1 a D2, mělo by to jet i bez nich, ne?

danhard · #117 Příspěvek od **danhard** » 10 čer 2023, 04:58

Diody jsou teplotní kompenzace, nemusí tam být, R23 tam dělá RC filtr, kterej je můstkově vyváženej s filtrem pro střed napájení.

#118 Příspěvek od **Cust** » 11 čer 2023, 18:02

Aha, ta teplota mě nenapadla...

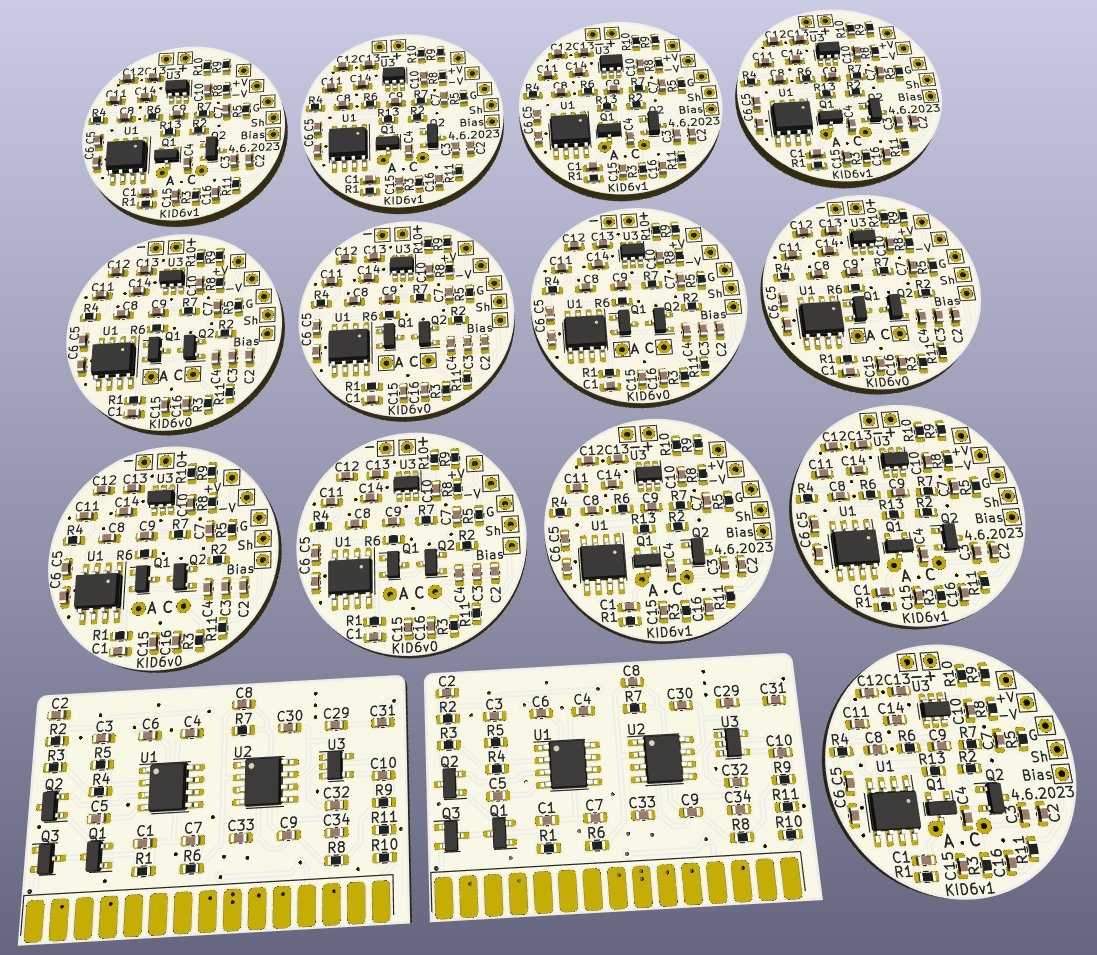

#119 Příspěvek od **Cust** » 14 čer 2023, 13:10

Trošku zpoždění, ale už to půjde do výroby, jsou tři druhy.
Obdélníky jsou ultra fast, low noise, kolečka ultra low noise 2 různé konstrukce, jedna je danhard bootstrap.
Zespod to má stablíky TPS7A3901.
Výstup do 50 Ohm koaxu.

#120 Příspěvek od **Cust** » 15 srp 2023, 16:32

Tak jsem se po dlouhé době dostal zpět k tomuto preampu.
