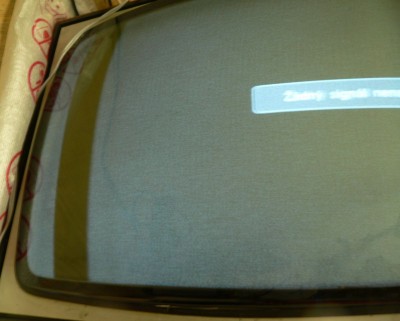

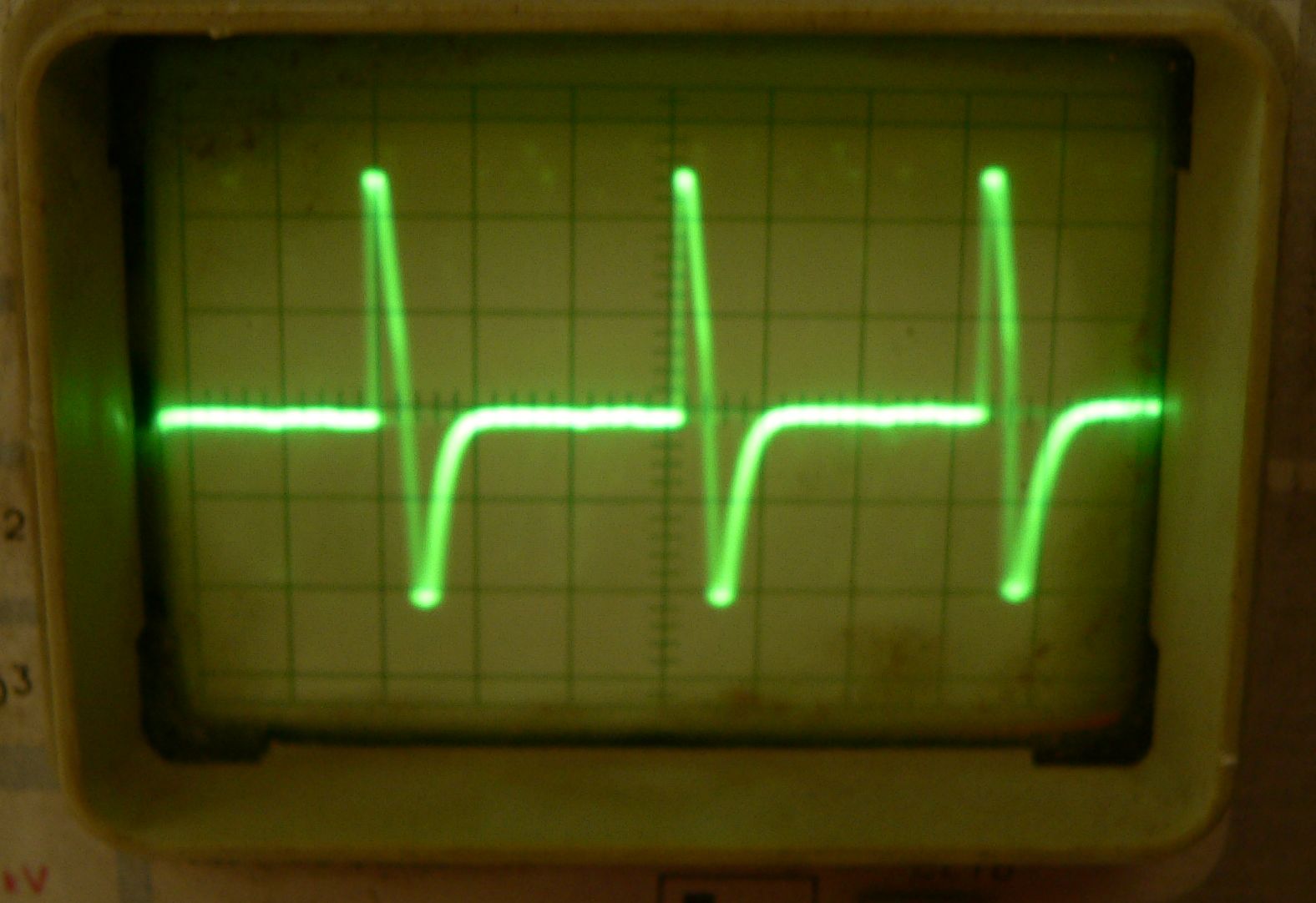

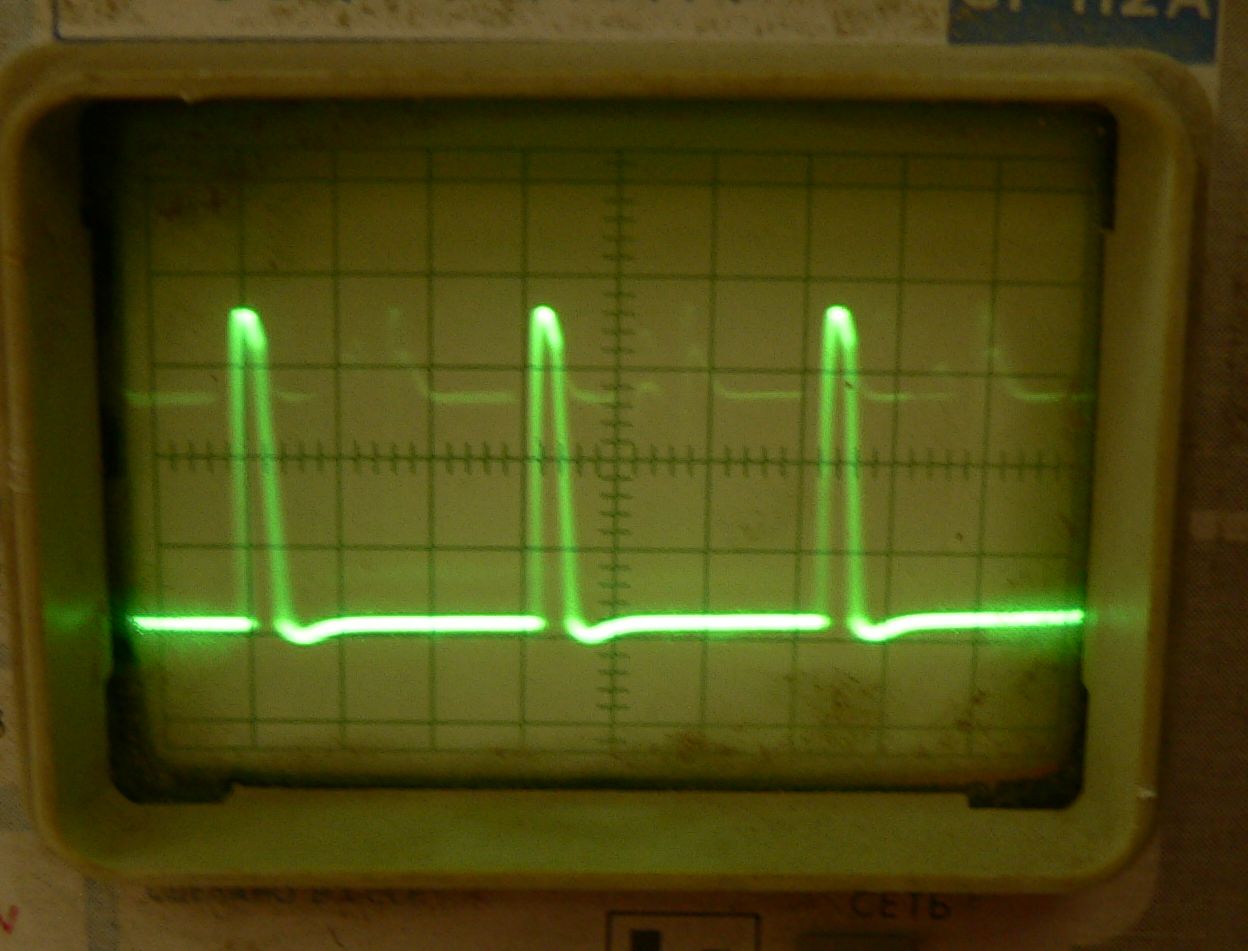

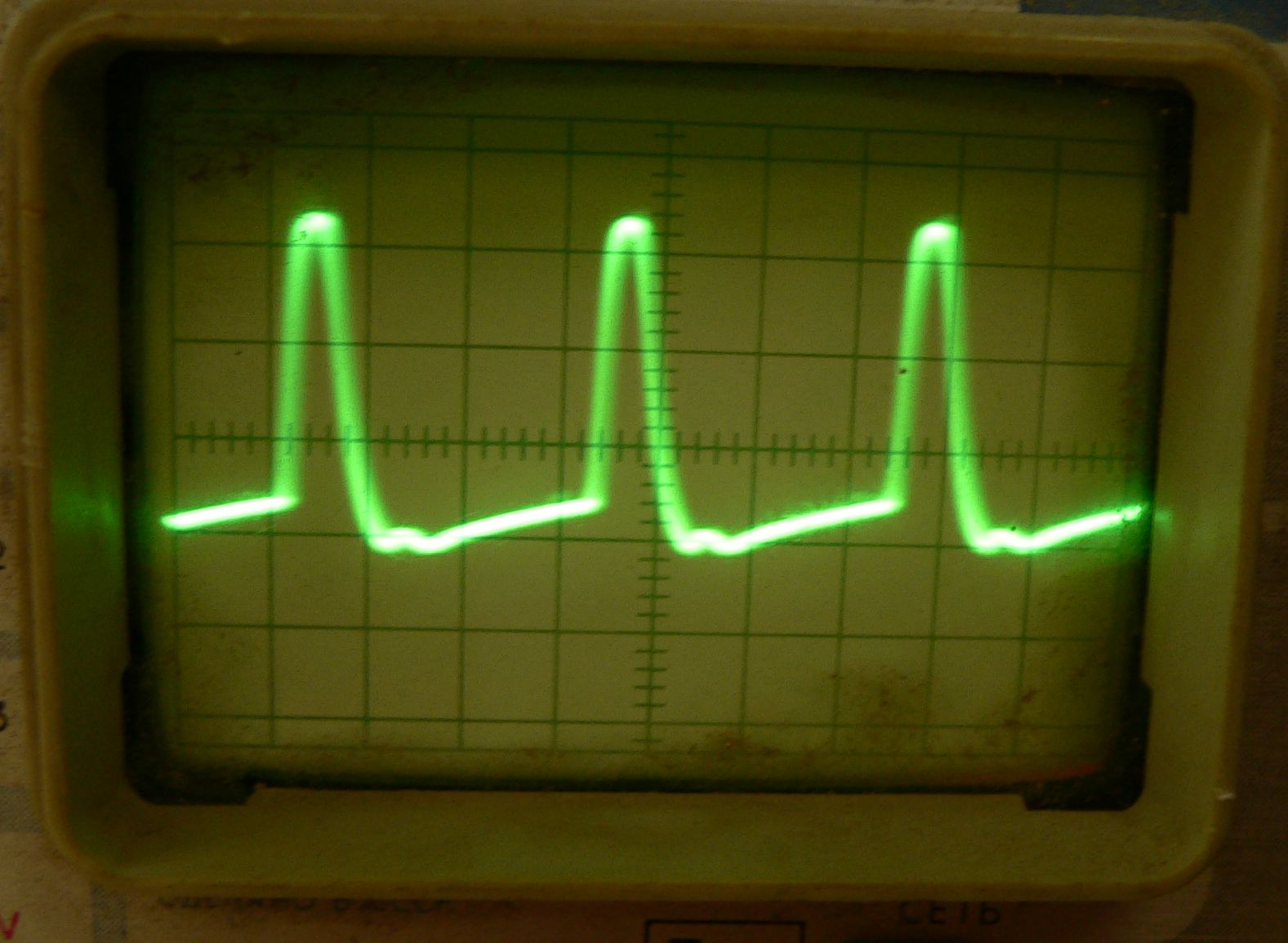

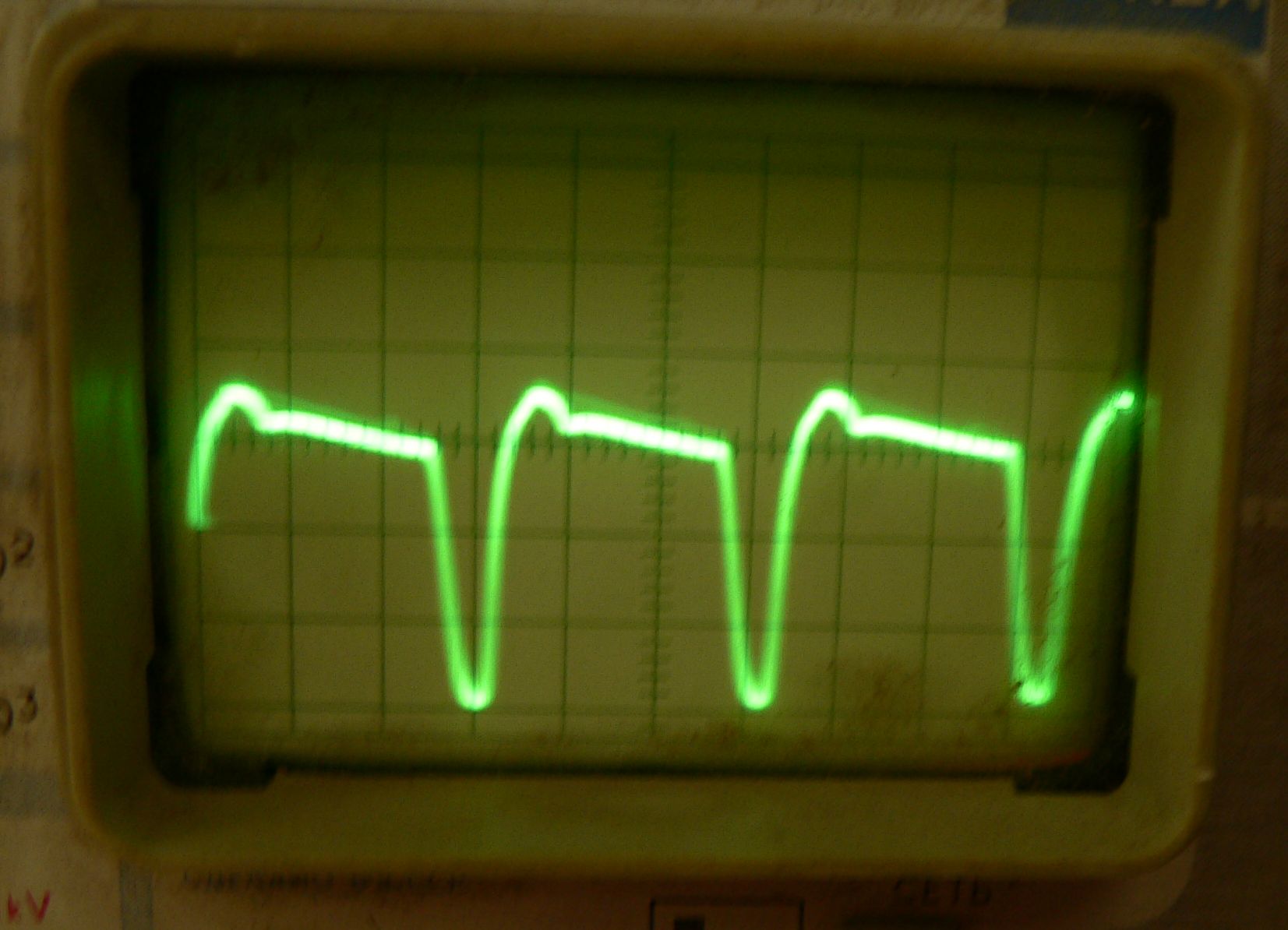

Využiji tohoto vlákna, momentálně řeším také ORAVU 131. Uchodil jsem ji do stavu, kdy synchronizuji, ale řádková synchronizace má posunutou fázi (viz obr). Indukčností L301 sice obrazem posouvám, ale do správného místa se s tím nedostanu. Dostal jsem to s labilními oběma synchronizacemi, po výměně hovňáků a nastavení de manuálu až do výměny PCH200 byla synchronizace nestabilní. Nyní již drží, průběhy se s Kottkem až na MB19, kde je průběh mezi amplitudami opačně klopený, se celkem shodují, napětí také. Zřejmě si už v tehdejší době na tom někdo vylámal zuby, neboť přímo na obrazovce v rohu byl nalepen takový ten tehdejší štítek s číslem opravenky, natištěný velkým razítkem a kolem PCH200 a PCF802 dost pájeno a měněno. Poradíte někdo jak dál?
- Přílohy
-
-
-
-
-
Tohle je dost zvláštní a vlastně bys s takovouto odchylkou fáze ani neměl mít stabilní synchronizaci. Fázový závěs totiž funguje na základě porovnání horizontálního synchroimpulzu proti dvěma symetricky přivedeným impulzům zpětného běhu. Tady se podle přicházejícího videa nepřekrývají, takže musí docházet k posuvu. Buď někde v tom obvodu s PCH200 a nebo naopak videosignálu za detektorem. To by ale vyžadovalo mnoho metrů kabelu... Asi bych si vzal osciloskop, syncnul bych ho externě na signál hned za detektorem a pak bych se podíval, co se v tom oddělovači a tvarovači synchronizace děje, jak moc se impulz posouvá. je to opravdu posunutá fáze, tedy obraz z prava přelézá do levého začátku?

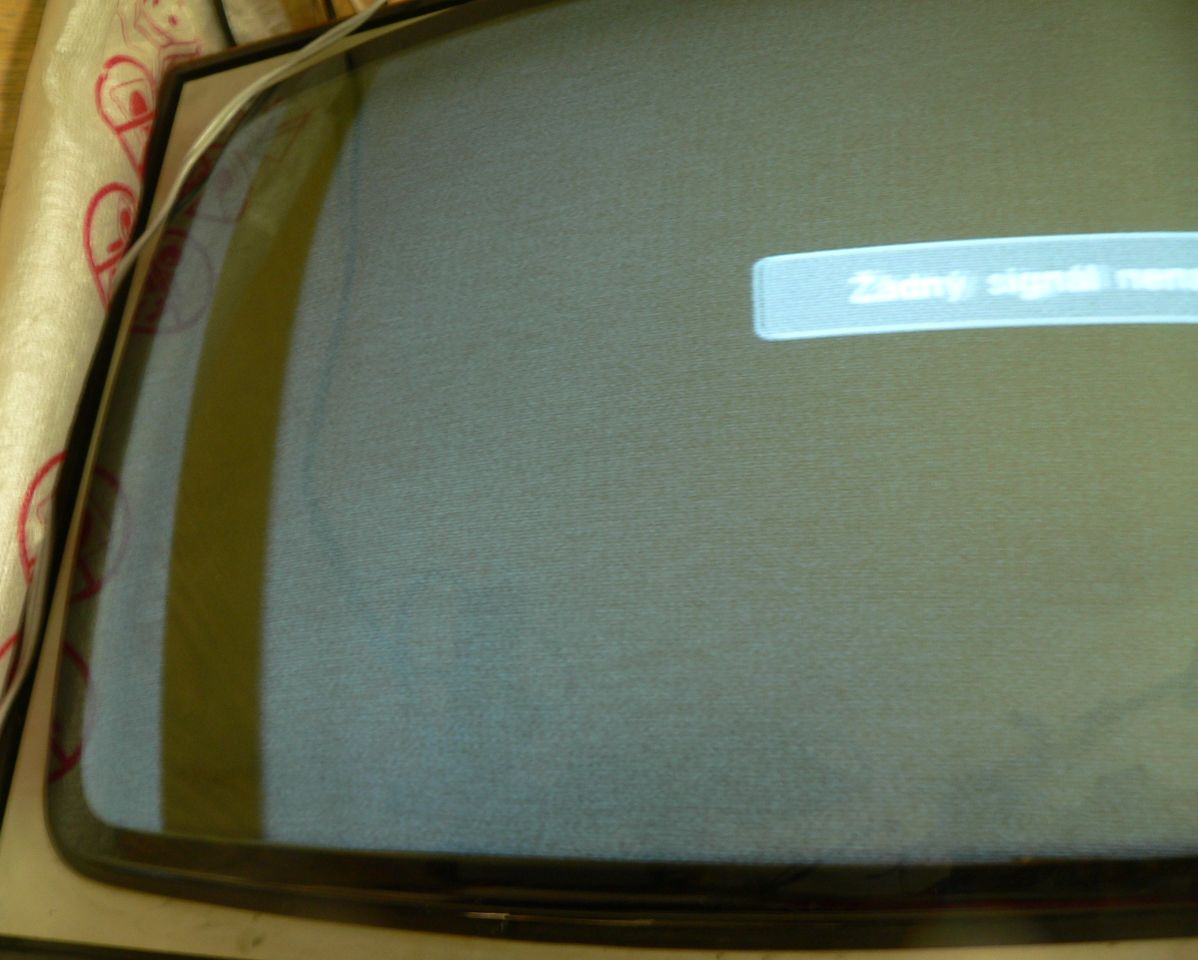

Krmíš to přes nějaký modulátor, že to má duchy?
Krmíš to přes nějaký modulátor, že to má duchy?
Funguje to skvěle, ale v historické TV takovéhle úpravy nemají co dělat.
