Co jste přinesli zajímavého ze sběrného dvora 4

[rnbw]

Tak potom OK. Ja mam nejaky novsi typ, dostal som to s vadnym elytom (cele to bzucalo).

[MiraSt]

Nedalo mi to a ještě jednou jsem je rozebral. Trony jsou v patici tak jsem přehodil desítky hodin za jednotky minut.

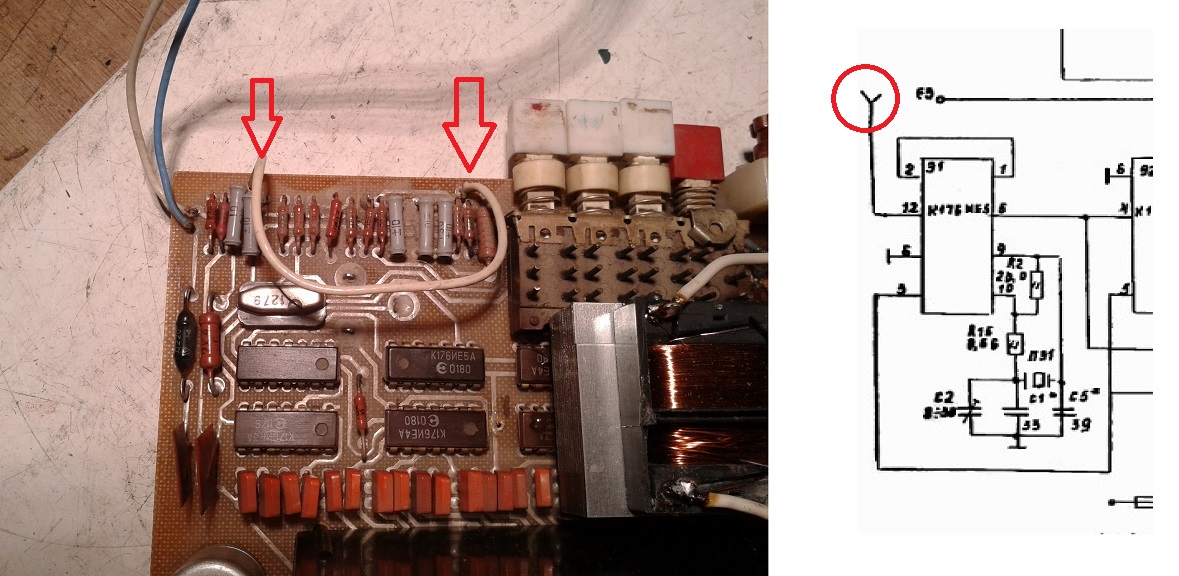

Všimnul jsem si zajímavé věci. Už ve schématu jsem si toho všimnul a teď jsem zapátral. Ty hodiny mají anténu! Na co? U toho hodinového švába je to namalované a je to ten kus drátu který mi byl podezřelý.

[pocitujlasku]

Mozno totalna blbost, ale podla datasheetu je to vstup clock. Takze tazko teoreticka uvaha: nebude to na to, aby nabehol AKO, ktory sluzi ako generator pre clock? lebo moze nastat situacia, ze AKO po propojeni sa nemusi rozkmitat. a toto vlastne tam doda nejaky ten sum a rozbehne ho. Aspon co si pamatam zo skoly, tak sa tam vyuziva to, ze suciastky nie su idealne a po pripojeni napajania sa vplyvom prave nie idealnych parametrov rozkmita. V praxi sa mi par krat stalo, ze po pripojeni napajania sa nerozkmital, az ked som sa ho napr. dotkol prstom tak sa rozbehol.

[EKKAR]

To ve schématu není značka antény, chybí tam prostřední svislá "nožička". To co mylně pokládáš za značku pro anténu je ruSSácká značka pro (vstupní) zdířku nebo svorku, klidně i učuněnou jen ve formě pájecího padu, prostě místo, kde se nějaká funkčně oddělená část zapojení spojuje s jinou. Má to ukazovat šipku směřující dál do zapojení => výstupní svorky mají na ruSSácky malovaným schématu značku skutečně ve tvaru šipky směřující ven ze zapojení.

[MiraSt]

Není. Je k tomu fakt připojený ten drát a jenom jedním koncem. I na danykových fotkách tam je. Modrý. Nic jiného k tomu vývodu není připojené. Jenom ta anténa. U Danyka je pěkně naformovaná do obloučku. Tak jsem to taky tak dal.
Možná to soudruzi v době vzniku uměli v etéru něčím synchronizovat. Co vy víte..?:-)

[Ruprecht]

No jestli jde o tu K176IE5 (К176ИЕ5), tak ta má podle datasheetu na noze 12 výstup kmitočku krystalu. Tak třeba pro dotrimování přesných 32768Hz kroucením C2?

[MiraSt]

Taky mě to napadlo. Přiloží se nějaka cívka s čítačem a naladí se to.

[ransom]

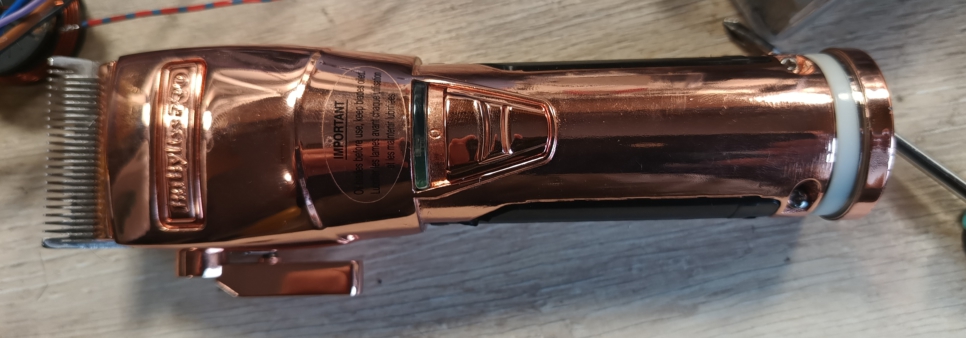

Můj agent mi v hromadě věcí ze sběrňáku podstrčil mašinku na vlasy, jestli bych se na ni nepodíval.
Je to BaBylissPro za něco přes 4500Kč. Zvenčí i uvnitř jako nová, tenkostěnná skořepina z hliníku, robustní motorek, značkový akumulátor, neuvěřitelně sofistikovaná nabíjecí a ochranná elektronika. Chybí nabíječka - není problém, stačí 5V/2A. Stačilo vyčistit a promazat.

[RayeR]

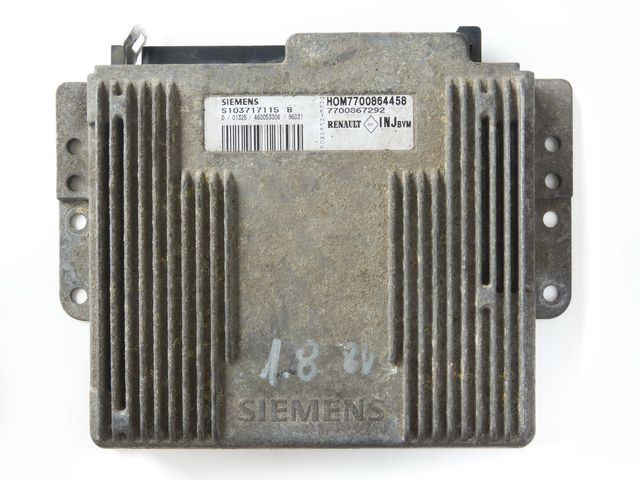

Nekdo vyhodil ridici jednotku z Laguny, tak me zajimalo, co je uvnitr - cele zalite nakym silikonovym sracem. Taky uz se v ni nekdo vrtal, protoze v miste flash byl ten silikon vydlabany a zality jinym cernym. Cekal sem, ze toho bude vevnitr vic...

http://rayer.g6.cz/photo/photogal.php?p ... by%20RayeR

[judeware]

Obchodní jméno pro vstřikování&zapalování Renaultu je Bendix. V mašince z vozu R19 pamatuju nějakou Motorolu v DIP40, keramickou EPROM, spoustu obvodů TTL a pár OZ. A skoro všechno bylo atypicky pojmenované.

Tohle je modernější, ale mystifikační názvy součástek přetrvávají (tr. a MCU). Harris i paměť má potisk normální.

[RayeR]

Jo ty obfuskace s nazvama cipu, to je pekna pakarna. Nahodou sem dohledal datasheet k tem ST vykonovym spinacum pro zapalovaci civky, ze byla nekde naka tabulka, ktera ty krypticky PN prevadela na normalni. Co je zac ten TI procik netusim. Trochu me zarazilo, ze tam neni zadny CAN driver, zrejme je to tedy este z doby predpotopni-predCANove.

Keramickou EPROM v ECU sem uz taky videl, napaloval sem ji pro nekoho do stareho baworaku...

Jeste pripomenu libustku, ze treba SuperIO cipy na zakladovkach ITE/Winbond se vyrabi ve spesl modifikacich pro Asus/Gigabyte, ktere maji shiftnuty pinout oproti datasheetu, lisi se to malym nevyznamnym pismenkem nekde na konci typu. Nez jsem na to prisel, tak sem se hodne divil, ze mi to multimetr pipa uplne jinde nez by mel

[MiraSt]

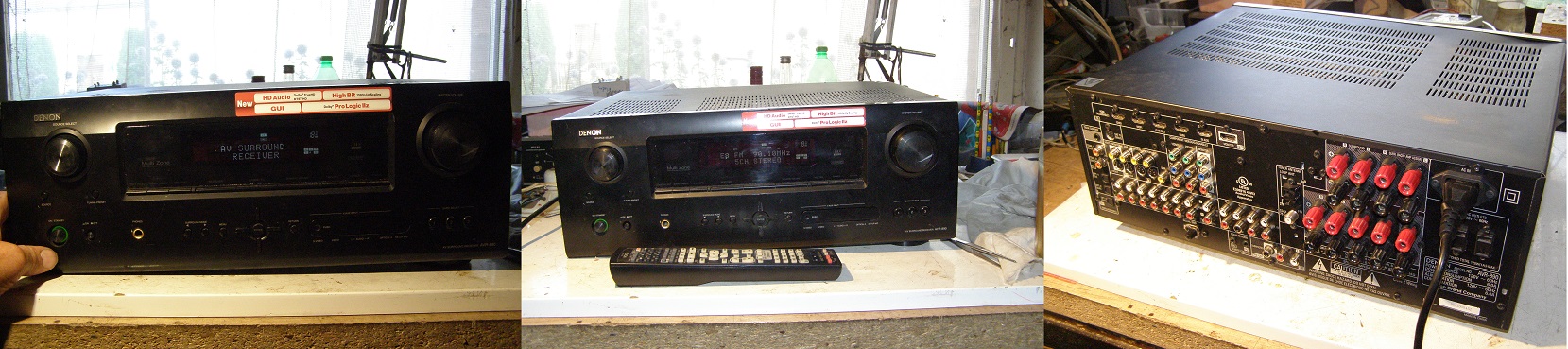

Tak jsem si přinesl ze sběrného místa...., abych se pokochal. Je mi to k ničemu a tak to tam odnesu zpátky. Ledaže by to někdo chtěl.

[ok1hga]

Je mi to k ničemu a tak to tam odnesu zpátky. Ledaže by to někdo chtěl.

dal bych si říct, mám k tomu cassettedeck . . .
co tomu je a jaký je to přesně typ,
dej sem prosím čitelné foto štítku s typem.
děkuji Vláďa

[judeware]

A kdyby ze zájmu sešlo, lubos1961 se ho ujme určitě. Bydlí v NJ.

[MiraSt]

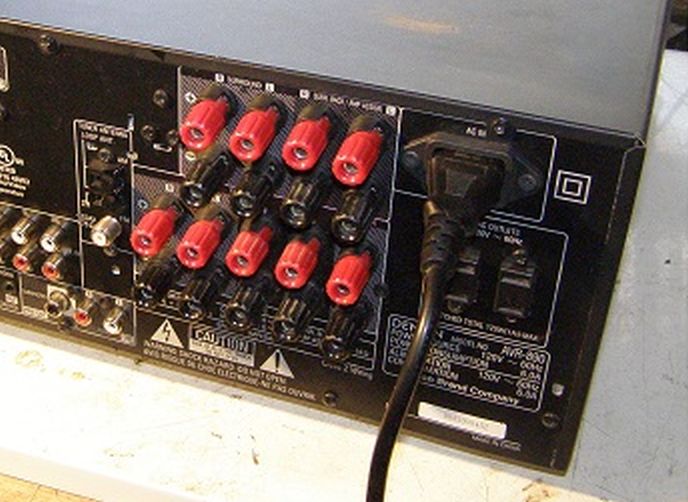

Než to zajdu fotit tak upozorňuju, že je na 120V/60Hz. Já ho napájel přes autotrafo. Tak jak?
Chybí mu levá přední noha. Tu jsem tam nenašel.
