Grundig P40-245 CTI, chassis CUC2401
Moderátor: Moderátoři
Keď už sú tie Vianoce tak ti ho pošlem. Ako píšem je z nejakého vraku tv a už ho mám pár rokov. !!!Neviem či je funkčný, tak ho vyskúšaš!!! Nemám preňho využitie, tak ti ho darujem. Len mi pošli adresu cez SZ.
„Hľadáme nepoznané, spoznávame nehľadané. Strácame to cenné, ceníme si až stratené. Milujeme všetko zradné a zrádzame milované.”
Pozdravuje Vás Martin
Pozdravuje Vás Martin
masar píše:Ale to vinutí zkratované není, je k němu připojen kondenzátor C517 v sérii s L521 a R523.
Pozri patent, ktorý si mi predostrel. Tam odpor ani tlmivka nie sú. A kapacitu 2µF považujem pri tejto frekvencii za tvrdý skrat. A keďže vystupné napätia sú zhruba polovičné v porovnaní s prevádzkovým režimom, pripadá mi to ako plytvanie energiou. Alebo mi predsa niečo uniklo.
Keby som nevidel ten obraz, kým to ešte fungovalo, vôbec by som ho neriešil.
Kdyby jsi chtěl študovat, tak tady je ten patent celý originál.

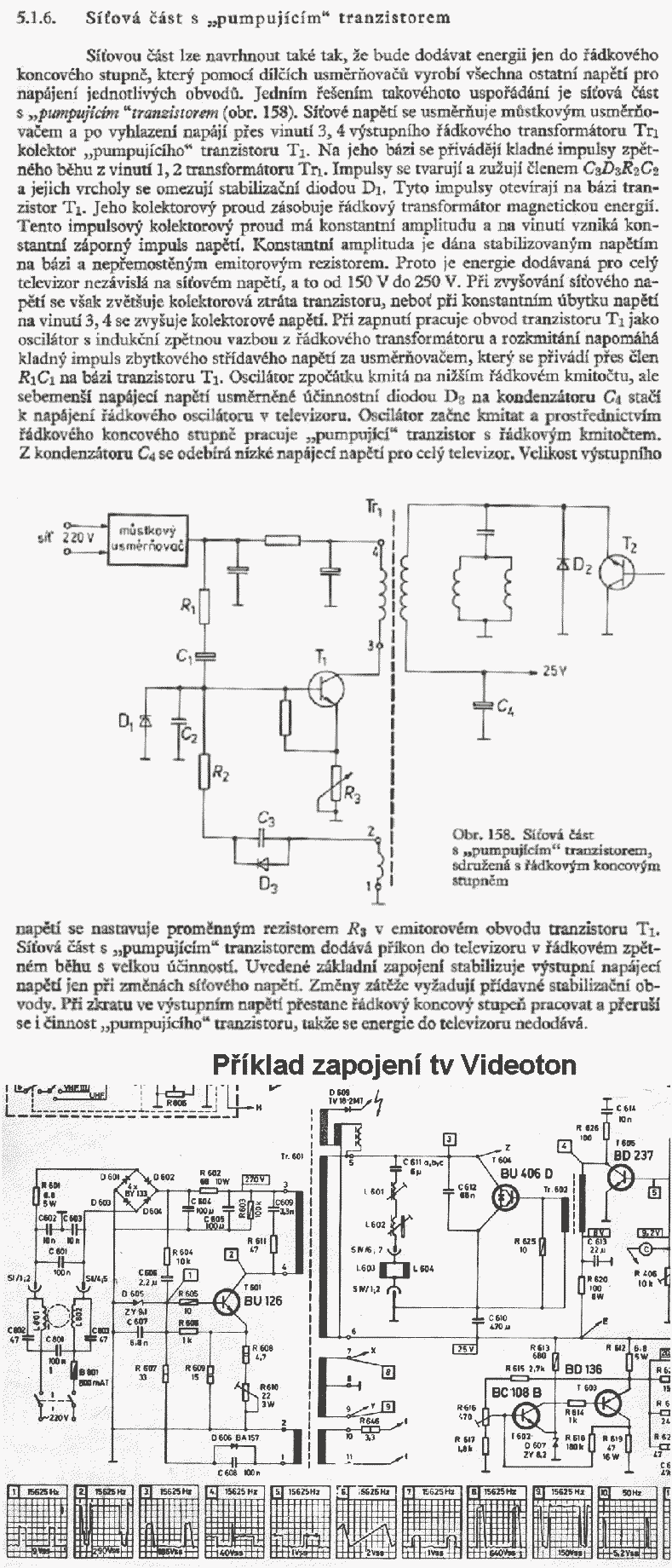

p.s. Až budeš vymýšlet zapojení s 555 a pod., nezapomeň se inspirovat v historii. Viz obrázek.
Pěkné Vánoce!
p.s. Až budeš vymýšlet zapojení s 555 a pod., nezapomeň se inspirovat v historii. Viz obrázek.
Pěkné Vánoce!
- Přílohy
-
zdroj2.png- (184.07 KiB) Staženo 123 x
Naposledy upravil(a) masar dne 23 pro 2012, 20:36, celkem upraveno 1 x.

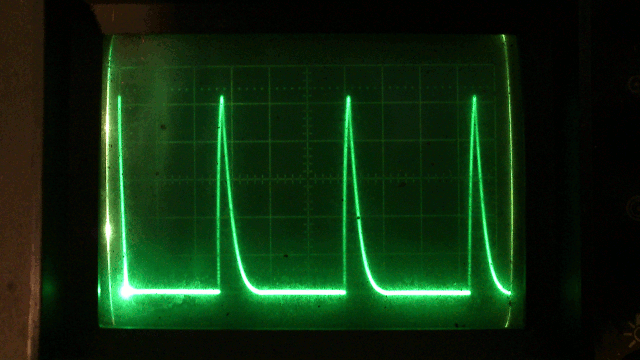

TV som vrátil na stôl. Pri obhliadke dosky som zistil, že chýbe T661 i väzbáč C661. Tranzistor som tuším vybral ja a i s chladičom odovzdal spolu s TV, ale naisto už neviem. Tak som napichol osciloskop, kde bol ten elyt a za diódu D647 som pripojil 9V baterku. A na osciloskope s ukázali ihličky, takže IO by mohol fachčiť. Supriš, dobrá správa. Do frasa, že ma to s tou baterkou nenapadlo už v tých časoch. Tak to idem pomaly skladať dohromady.
Oddeľovacie trafo som si vyrobil z dvoch sieťových, sekundármi proti sebe.
Oddeľovacie trafo som si vyrobil z dvoch sieťových, sekundármi proti sebe.
- Přílohy
-
- budenie.png
- (131.59 KiB) Staženo 83 x
Martin, ten integráč mi pred chvíľkou prišiel. Osadil som ho a je zmena. Keď sa snaží naštartovať (cykluje), nebehá pustá vlna, ale "vynára sa hrebeň". Keď pripojím 9V baterku vo chvíli, keď kmitá, chytí sa a drží a drží konštantnú amplitúdu (nepláva). Takže to bolo tým IO. Tak ešte musím nájsť vhodný tranzistor a vhodný chladič.
TV mám naspäť Vôbec ma nenapadlo skontrolovať zvuk. A potrebujem TBA130. Neleží niekomu?
Zapátral som i po tom rušivom pozadí. Je výsledkom (s)prostej indukcie do kábla, hoc tieneného. TBA-čko má otvorený výstup a rušenie sa indukuje. Ale je zaujímavé, že ani keď som to zaťažil odporom 1k, rušenie nezmizlo.
Zapátral som i po tom rušivom pozadí. Je výsledkom (s)prostej indukcie do kábla, hoc tieneného. TBA-čko má otvorený výstup a rušenie sa indukuje. Ale je zaujímavé, že ani keď som to zaťažil odporom 1k, rušenie nezmizlo.
