Digitronové hodiny

Zpráva

Opteron · #136 Příspěvek od **Opteron** » 20 led 2009, 12:36

No nějak to nemůžu najít:(, je to samé zabudované v DCF77 řízených hodínách nebo to pracuje na složitějším principu?

#137 Příspěvek od **EKKAR** » 20 led 2009, 12:51

Principiálně to samé, zkus Uja Gůůůůgla : DCF receiver.

Opteron · #138 Příspěvek od **Opteron** » 20 led 2009, 12:59

Takže z tohle http://www.gme.cz/cz/index.php?page=pro ... il=752-395 by to šlo vypreparovat a použít jo? Chtěl bych to prostě realizovat na 4 digitrony HH:MM a mohl by tam být i mikroprocesor pokud by byl program

#139 Příspěvek od **EKKAR** » 20 led 2009, 13:01

tohle už samo má v sobě u-proc. Ten přijímač asi nebude nijak oddělenej, takže se bude těžko odpreparovávat pryč - ale v principu by to jít mělo.

Opteron · #140 Příspěvek od **Opteron** » 20 led 2009, 18:37

No tak to je na pytel:(, kupovat se mi to za velke peníze nechce, viděl jsem to kdesi zapojené jako nevšední superhet, ale nevím jaká je to kvalita.

#141 Příspěvek od **EKKAR** » 20 led 2009, 19:40

Myslím, že se to bastlilo s TCA440 nebo něčím podobným, musel bych pohledat, určitě ten plánek mám v archívu - ale všecko je na papíru, hledání je na dlouho. Je to dlouhovlnný přijímač, s malou feritkou, napevno laděným oscilačním obvodem, výstupem je demodulovaný tón 1kHz - 100ms dlouhý "burst", označující každou sekundu. Když se to vyhladí a použije k řízení klopného obvodu, na výstupu jsou logické úrovně. V tom článku z Amára bylo i popsáno, jak je délkou "burstu" kódována informace o skutečné minutě i hodině a datu/dni v týdnu, dokonce jeden bit je určen i pro informaci, zda je vysíláno hlavním nebo záložním vysílačem. Ten článek vyšel zhruba na přelomu 70. a 80. let minulého století, myslím, že se s tím měly řídit ještě digitronové hodiny - ne už relativně moderní LED.

Opteron · #142 Příspěvek od **Opteron** » 20 led 2009, 20:04

No jestli to najdeš tak to tu prosím hoď, velice by se mi to šiklo, ty digitronové hodiny chci totiž zabudovat do elektronkového zesilovače a chtěl bych aby se to nemuselo nastavovat, vím že by mohl nastat problém u toho přijímače s harmonickou 50Hz kmitočtu který bude v napájecím trafu celého zesilovače, ale nějak by to odstínit jít mělo, ty hodiny budou napájené jiným trafem takže když bude zes vyplý budou zaplé hodiny.

Hop377 · #143 Příspěvek od **Hop377** » 23 led 2009, 22:11

Ak potrebujes DCF, ta si kup v AVELMAKU stavebnicu a mas to komplet. Inak ak to zabudujes do zosiku tak pravdepodobne ti fungovat nebude, musel by si DCF prijimac vyviest mimo krabicu.

Artaban001 · #144 Příspěvek od **Artaban001** » 16 kvě 2009, 00:49

http://www.postreh.com/phprs/view.php?c ... 2008022101

u těchto hodin se mi při pokusu o doladění rozstřelí krystal. Ozve se slabé křupnutí a časová základna vysadí. Myslím si, že ten krystal je přetíženej.
z datasheetu 4060 sem vyčet, že se někdy dává sériovej odpor. Kdysi jsem měl jedny LED hodiny a ty ten odpor měly, ale už nevím jeho velikost.

pavoucisit · #145 Příspěvek od **pavoucisit** » 16 kvě 2009, 16:53

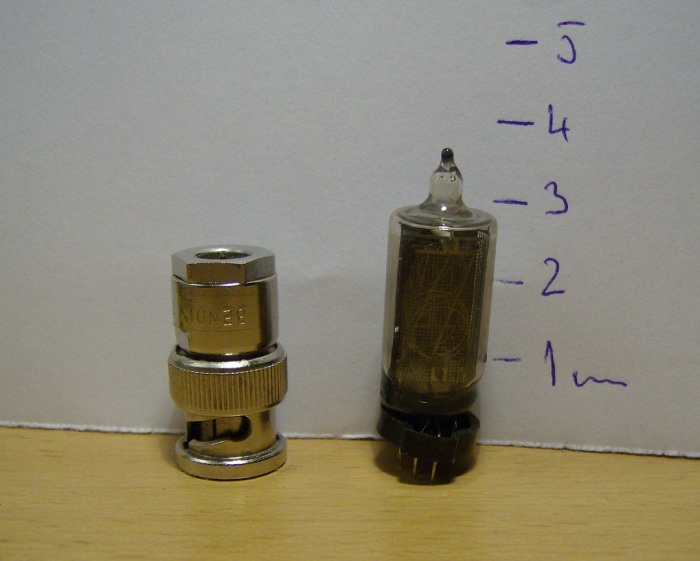

Dobrý den, také jsem se pustil do stavby hodin. V práci ve šrotu jsem našel panelové měřidlo hmotnosti od východoněmeckého výrobce. Nevíte prosím typ digitronu? Na skle a ani na krabici přistroje není nikde uveden.

stefan31 · #146 Příspěvek od **stefan31** » 16 kvě 2009, 17:38

Chcelo by to detailnejšie foto , hlavne elektród vo vnútri ...

Stefan31

pavoucisit · #147 Příspěvek od **pavoucisit** » 16 kvě 2009, 23:38

Pokusím se udělat kvalitněji foto. Jedná se mi hlavně o anodové napětí a proud. Jednotlivé vývody jsem si už otestoval přes 10k odpor při 150 V.

#148 Příspěvek od **EKKAR** » 17 kvě 2009, 10:05

Anodové napětí se příliš nebude lišit od toho, při kterém sis ty elektrody ověřil - doutnavka se chová jako stabilizační prvek napětí, takže do určitého napětí (tzv. ZÁPALNÉHO) nesvítí = nevede, pak se nastartuje výboj a napětí poklesne na provozní hodnotu, omezenou předřadným odporem. Když nenajdeš datasheet, stačí regulační trafo a jednocestné usměrnění s nějakým 10-20uF kondíkem na 350V (pro jistotu) - a "šteluješ nahoru" řekněme od nějakých 80-100V tak dlouho, až máš na elektrodách stabilní celoplošný výboj (ono to svítit začíná při nějakých 100-120V, ale není to po celém povrchu číslic). Proud je závislý od plochy číslic - neboli plochy, na které se udržuje výboj.

rampa_mekkvak

tak jako u Artaban001 i mně se po štelování ladícího kondíku rozstřelí krystal... je to blbééé, běžel cca tři hodiny po štelaci a pak lup a hodiny stojí... pomohlo by přeladění za vypnutého stavu i odpojeno od baterky,..?

nebo jak to řešit, nemůžu tam furt přece přepajovat krystzal

Andrea · #150 Příspěvek od **Andrea** » 30 lis 2009, 13:56

Do série s vývodem 10 u 4060 dej odpor řádově nějaké kilo, zkus 2k2, jestli to bude chodit.
