regulovatelny zdroj nn s tranzistorami

Zpráva

#136 Příspěvek od **zdenoeddie** » 07 zář 2008, 12:52

Tak som odlaboroval ten zdroj z elektora, no nic moc, pri odbere vacsom ako 50mA napatie pada z 450V na 130V, pri mensich odberoch je to fajn. A ten zdroj z AMARA sa mi velmi nelubi hlavne kvoli tym potenciometrom pre regulaciu.
Takze ostavam pri tyristorovom zapojeni zatial sa najviac osvedcilo. Akurat skusim do neho integrovat nejak to prudove obmedzenie, co je pouzite v tom zdroji v elektore, uvidime co sa podari.

#137 Příspěvek od **Sendyx** » 07 zář 2008, 21:43

A to je teprve zdroj pro tester... co teprv zbytek...

#138 Příspěvek od **zdenoeddie** » 08 zář 2008, 07:35

co myslite pod pojmom zbytek? dajme tomu ze som anodove napatie vyriesil, zhavenie uz mam vyriesene, takisto rozne napatia pre mriezky. Ostava uz len krabica, nejak rozumne vymysliet system merania, a este poupravovat rozsahy mer. pristrojov.

A k tej prudovej ochrane, vyuzijem tu cast obvodu co navrhol Dolfig, a na vystup pouzijem rozopinacie rele. Cize ked prekroci odber nastaveny prud, tyristor mi rozopne rele a je vybavene.

#139 Příspěvek od **Sendyx** » 08 zář 2008, 09:42

Relé, které bude dost dobře a rychle vypínat ss proud... no, to bude skoro tlakovzdušný stykač

#140 Příspěvek od **zdenoeddie** » 08 zář 2008, 22:29

Sendyx píše:Relé, které bude dost dobře a rychle vypínat ss proud... no, to bude skoro tlakovzdušný stykač

a co tam ine dat kurnik

ZdenekHQ · #141 Příspěvek od **ZdenekHQ** » 09 zář 2008, 10:06

Udělej si usměrňovač k trafu z tyristorů a při přetížení jim blokuj řízení. Další pomocnej tyristor může přes malej odpor vybíjet filtrační elyt.

#142 Příspěvek od **Sendyx** » 09 zář 2008, 12:13

Jestli myslíš, že relé bude rychlejší než polovodič... relé na ss pro takové napětí bude drahé, nebo pomalé.

#143 Příspěvek od **zdenoeddie** » 09 zář 2008, 13:27

ZdenekHQ píše:Udělej si usměrňovač k trafu z tyristorů a při přetížení jim blokuj řízení. Další pomocnej tyristor může přes malej odpor vybíjet filtrační elyt.

no za skusku nic nedam, dakujem za napad

zdenoeddie666

trochu som dumal nad tymi tyristormi ale neviem prist na jednu vec a to je co pouzit aby pri impulze z tranzstora mi odpojilo riadenie tyristorov. kdesi som mal schemu kde sa cosi takto vypinalo, len neviem ju najst a hlavne spomenut si ako to bolo riesene.

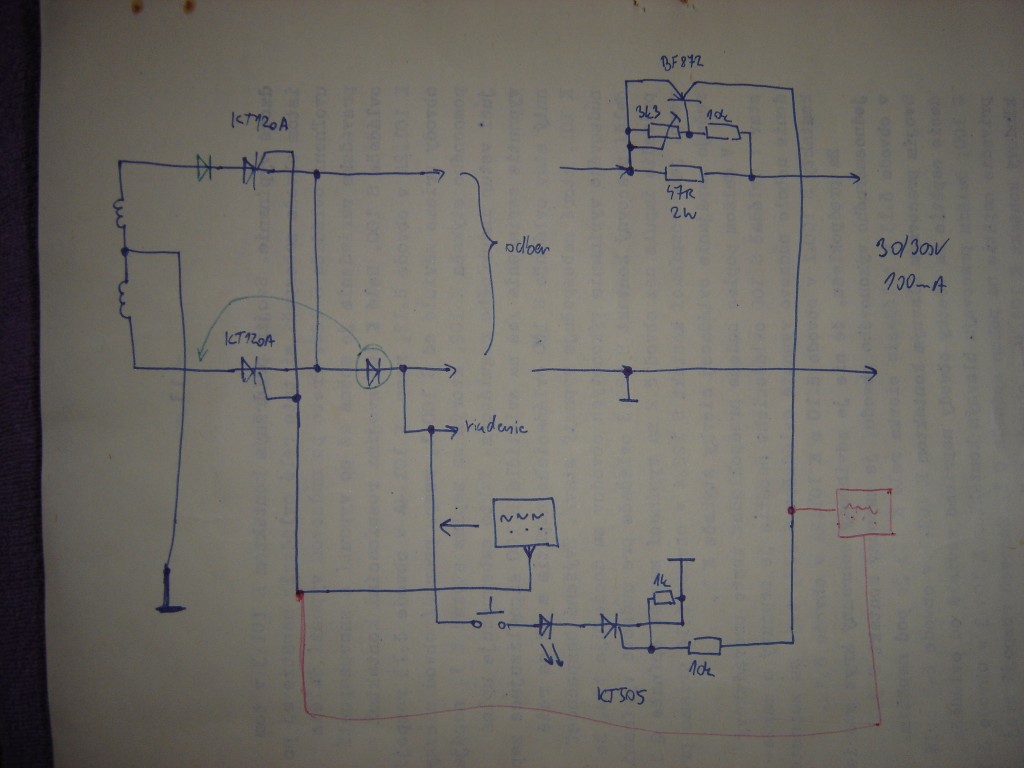

Na tom prvom obrazku je zjednodusene zapojenie, tranzistor BF872 mi zopne ked hlavnou vetvou tecie prud vacsi ako 110mA (takto som to nastavil trimrom 3k3). Na usmernenie by som pouzil KT120A (su to nejake tyristory pre rozklad v TV, ale ine uz nemam, tak snad budu dobre), a tie by som riadil obvodom oznacenym ako krabicka ??? . Chcel by som to vyriesit tak, ze ked mi BF872 zopne, aby mi odpojilo tyristory, a tie ostali rozopnute az pokial ich znove nezopnem nejakym tlacidlom (podobne ako je to s tou indikaciou nadprudu pri KT505). Na to by som pouzil uz stavajuci obvod tej indikacie nadprudu, a zaintegroval to do tohto obvodu, alebo urobit dalsi samostany obvod (cervenou).
A este by som to riesil tak, ze pri odpojeni riadenia (a tym padom celej hlavnej vetvy), by sa mi podla povodnej schemy vyrusilo aj riadenie, a to prave nechcem kvoli tej indikacii, tak nemalo by vadit ak by som napajal riadenie spred tyristora, a do druhej polky sekundaru takisto zaradil diodu, aby pred tyristormi bolo rovnake napatie?

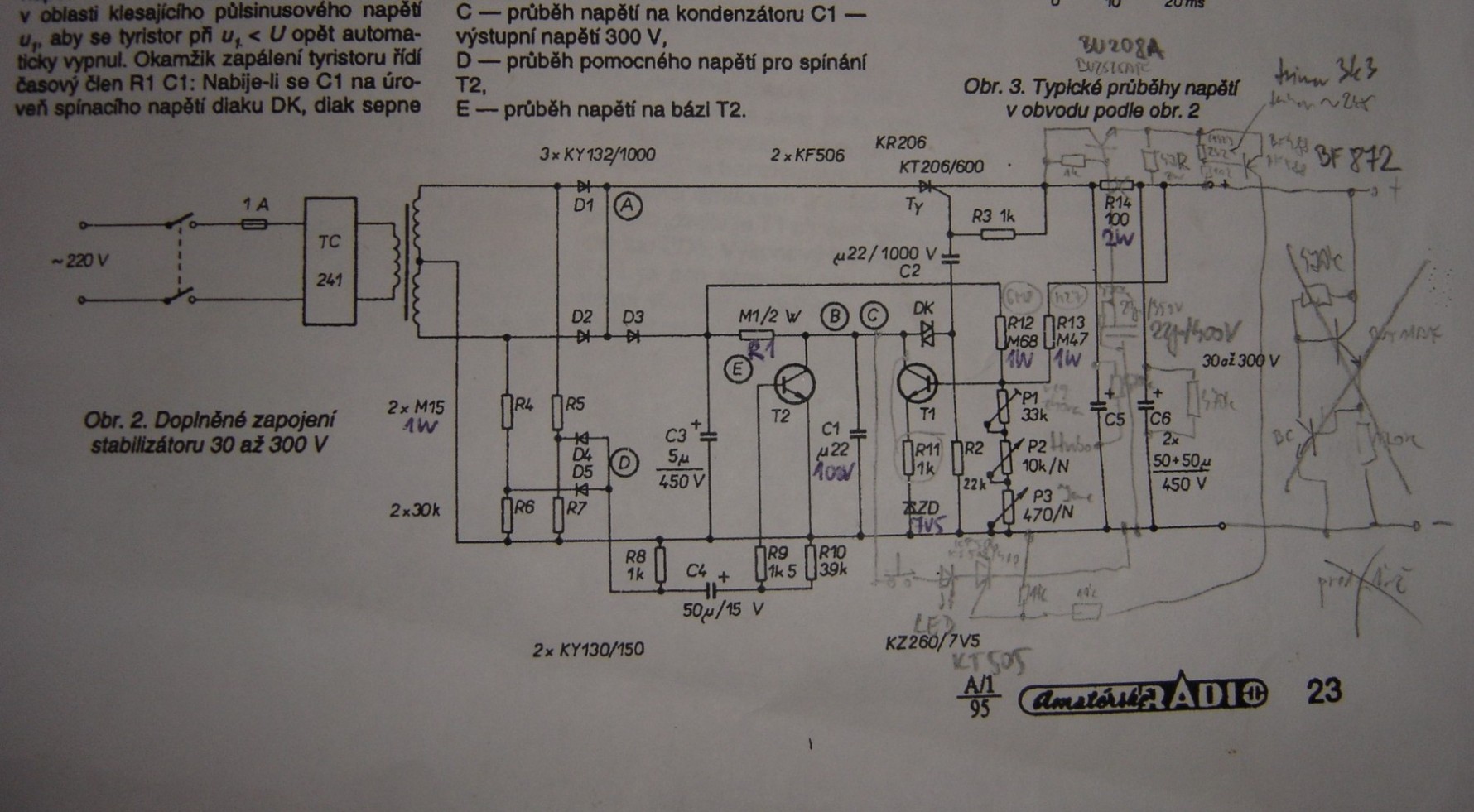

Na druhom obrazku je sucasny stav zapojenia (snad sa z toho da vyjst).
Dakujem

#145 Příspěvek od **zdenoeddie** » 13 zář 2008, 21:19

Prosim nemoze ma niekto posunut v tomto probleme dalej? Stale my myslienky lietaju okolo relatka, a na nic rozumne nemozem prist.Dakujem

bu2520 · #146 Příspěvek od **bu2520** » 13 zář 2008, 21:31

v knize radioamatérské konstrukce, byl zdroj 0-400V regulovaný pomocí výkonové pentody, která byla řízená OZ, ale já když jsem potřeboval regulovatelný zdroj 0-140V použil jsem upravené zapojení ze stejné knihy, pomocí 723 která byla napájená plovoucím napětím, včetně proudového omezení. Myslím, že by to mělo jít rozšířit i výš

#147 Příspěvek od **zdenoeddie** » 14 zář 2008, 09:53

Dakujem za reakciu, tak ma napadlo, myslite ze by sa tam dal pouzit komparator, ktory na zaklade vstupu od tranzistora bf872, by reguloval tie tyristory v hlavnej vetve?

#148 Příspěvek od **Sendyx** » 14 zář 2008, 18:23

Člověče, kdybys investoval do některého z těch našich zdrojů, už bys mohl budovat dál :twisted:

zdenoeddie666

Sendyx píše:Člověče, kdybys investoval do některého z těch našich zdrojů, už bys mohl budovat dál

mozno mas pravdu, ale to zase by som sa nic nenaucil a dostal sa k hotovej veci. takto sa aspon trochu vytrapim (a trochu aj Vas) a nieco mi to aspon da. Keby som chcel uz to davno vyriesim tym regulovanym oddelenym trafom co mam doma, ale nechcem, chcem sa hrabat v tomto

#150 Příspěvek od **Sendyx** » 14 zář 2008, 18:46

Já vím, i cesta může být cíl

. Já už raději koukám, abych byl ve stanici určení. Nabít hubu si člověk může na náročnějších úkolech.

BTW, budu asi prodávat další zdroje, tentokrát 0-1500V/200mA.
