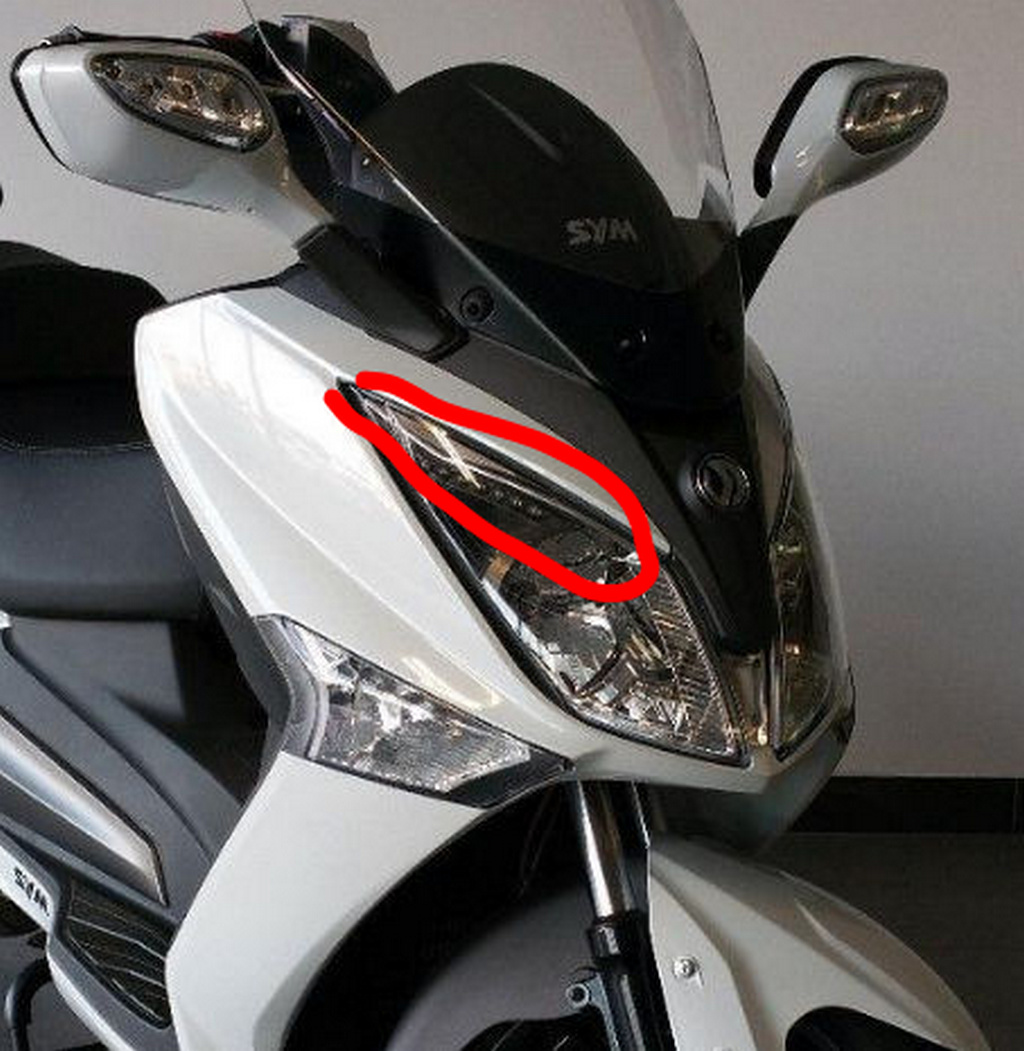

Výměna LED v denních světlech u moto.

[tomasjedno]

Přiblížit se tomu co tam mám. Nesmím tam vrazit třeba zelenou, to dá rozum….
Možná by se hodily tyto.

Když tam necháš ty původní funkční a ty nefunkční nahradíš LEDkami s úhlem jen 30º, tak to bude na pohled velmi nápadné - při pohledu z místa kousek stranou to bude vypadat jako že ti tam LEDka umřela.

[Valdano]

V úvodním dotazu robo zmiňuje, že v obou reflektorech svítí zhruba jen polovina LEDek. Takže doporučuji tam nenechávat ty původní LEDky tj. když už měnit tak vyměnit všechny LEDky za nové a v obou reflektorech. Jinak to bude nápadné.

[rnbw]

Samozrejme, ze vymenit vsetky. A dodrzat farbu, vykon a vyzarovaci uhol, aby to nebudilo ziadnu pozornost.

[robo]

Ano, všechny starý led ven.

[Valdano]

V té vámi odkazované diskusi je uvedeno, že odběr těch původních LED na tom modulu vychází cca 13,3mA na jednu a úhel vyzařování má být 90° a pracovní napětí toho modulu je 13,5V.

LED s vyzařovacím úhlem 30° je hodně málo, když ty původní mají 90°.

Takže jako kompromis doporučuji tyto LEDky (5mm, 7000mcd, 60°, 14mA, 5,5÷20V), které mají vestavěný stabilizátor proudu a přímo zvládají napětí 5,5 až 20V. Tyto LEDky samy udržují konstantní proud 14mA pro udržení konzistence intenzity svítivosti i při kolísání napájecího napětí.

Pokud je přívodní napájení toho modulu 13,5V pak je to uvnitř v povoleném rozmezí 5,5 až 20V pro tyto LEDky a tudíž je můžete všechny zapojit paralelně a přímo na přívod tj. přímo na ty dva přívodní vodiče co vedou do modulu a tím kompletně obejít tu elektroniku v modulu, protože tyto LEDky ji nepotřebují jelikož mají svoji vlastní regulaci proudu zabudovanou přímo v sobě. Tím, že budou zapojeny všechny paralelně tak když jedna z nich odejde všechny ostatní zůstanou svítit. Tady je k nim datasheet.

[robo]

Ty led s automat. nastavením proudu mě lákají ale asi bych musel dost zasáhnout do desky a upravit ji. Nakonec asi kompromis TMELL-504WC2Z-W5-3PF LED 5mm bílá neutrální 2900÷5000mcd 60° 20mA 2,6÷3,6V 5500K. 30° uhel asi fakt ne, 60° je lepší.

[Valdano]

Ty led s automat. nastavením proudu mě lákají ale asi bych musel dost zasáhnout do desky a upravit ji.

Původní desky si můžete nechat v záloze a netknuté. Můžete si udělat výřez té samotné podkladové desky třeba z čisté desky kuprextitu tj. ve stejném obrysu a tvaru. Do kuprextitu si vyvrtáte ty tři otvory jako jsou na originální desce a vytvoříte si na něm jednoduché plošky vhodné k propojení těch devíti LEDek paralelně a ty dva dráty od konektoru pak k té desce jen připájíte. Na nožičky nových LEDek navléknete keramické válečky tak aby byly LEDky dostatečně nad deskou a zbytek vyčnívajících nožek připájíte na připravené plošky na tom kuprextitu. Celý ten výřez s osazenými novými LED byste pak přišrouboval uvnitř k parabole přes ty vyvrtané otvory.

Je to sice o něco práce navíc, ale zas tím zcela eliminujete případné problémy, které se mohou vyskytovat v té elektronice původní desky. Sice zmiňujete, že vám na těch původních modulech polovina LED nesvítí, ale nemusely odejít jen ty LED, ale i třeba některé součástky na té desce s tou elektronikou. Tímto byste to zcela obešel a zapojení by bylo jednoduché a bez další elektroniky tj. i do budoucna by se to v případě potřeby mnohem lépe opravovalo.

[tomasjedno]

V té vámi odkazované diskusi je uvedeno, že odběr těch původních LED na tom modulu vychází cca 13,3mA na jednu

Jeden taky nesmí věřit každému blábolu.
Na té desce je jasně napsáno 13,5V a 1,5 W. To znamená 5 paralelních větví po 22 mA, a předřadný odpor 300 Ω tomu taky přibližně odpovídá. Taky se tím asi vysvětluje, proč v tom ty LEDky chcípají (když jimi v reálném provozu teče cca 25 mA).

[rnbw]

Je to sice o něco práce navíc, ale zas tím zcela eliminujete případné problémy, které se mohou vyskytovat v té elektronice původní desky. Sice zmiňujete, že vám na těch původních modulech polovina LED nesvítí, ale nemusely odejít jen ty LED, ale i třeba některé součástky na té desce s tou elektronikou.

Ake tam mozu byt problemy, ked su tam len odpory a jeden FET, ktory spina vsetky LED? Jedna zenerka je k tomu FETu, druha k samostatnej poslednej LED.

tomasjedno: Existuju LED aj na viac ako 20mA.

[Valdano]

Podle mého názoru když je možnost tu elektroniku eliminovat a není to zas tak složité tak pryč s ní. Původní desky si může zachovat beze změny. Pro nové LEDky, které žádnou elektroniku ani předřadné odpory nepotřebují si může udělat z kuprextitu jednoduché tvarově odpovídající protikusy, kterými ty původní desky na dvou modulech prostě nahradí.

Jako základ může vzít nějakou univerzální desku s množstvím samostatných pájecích plošek s už převrtanými otvory jako je třeba tato nebo jinou podobnou pro daný účel vhodnou. Obkreslí si na ni obrys té původní desky, vyřízne správný tvar, vyvrtá ty tři větší otvory pro přišroubování k parabole a na desku připájí nové LEDky, které v sobě mají proudové regulátory (na nožičky LEDek osazených výše nad deskou bude stačit navléknout tepelně smršťovací bužírky) a na desce se LEDky propojí všechny paralelně a připojí přímo na ty původní dva přívodní vodiče a má jednoduchou kopii modulu hotovou a může ji přišroubovat k parabole namísto té původní.

[tomasjedno]

tomasjedno: Existuju LED aj na viac ako 20mA.

To jistě, ale PRCák tam na tuty dal 20mA.

[robo]

Dostat do pájecích bodů tu ledku bude taky sranda. Otvory jsou rovně ale led se tam dává pod uhlem. Sloupky jsou plast a jsou přilepeny. Zkoušel jsem jeden opatrně oddělat a nedopadlo to dobře. Led má přívod malinko ohnutý a trerfit se do otvorů bude veselý zážitek. Povedlo se mě tam led dostat zpět jen to chvíli trvá a chce to nerva v klidu.
Ta led s vnitřní regulací taky nemusí být na provozní hodiny ideál. Vše je integrováno do ledky a těžko říci zda je to žádoucí ve světle kde ji vyměnit není
jednoduchý přístup. Na desce je datum 2014 a svítí už pouze 2 ledky na jednom modulu. Možná by bylo žádoucí sehnat led s trochu výším proudem než těch 20mA. Po 10 létech, první kaput led jsem zaregistroval před 5 roky, a najetých 20 000 km ty led fakt hovno vydržely.

[Valdano]

Dostat do pájecích bodů tu ledku bude taky sranda. Otvory jsou rovně ale led se tam dává pod uhlem. Sloupky jsou plast a jsou přilepeny. Ta led s vnitřní regulací taky nemusí být na provozní hodiny ideál.

Právě naopak je to ideál. Použijte LEDky, které v sobě mají proudové regulátory. Nejsou zas tak drahé a jsou vhodné i na delší provozní hodiny a díky vlastní stabilizaci proudu nedovolují proudové přetěžování. Pokud LEDka není přetěžována tak vydrží co nejdéle.

Vemte jako základ nějakou univerzální desku s množstvím samostatných pájecích plošek s už předvrtanými otvory jako je ta odkazovaná nebo jiná podobná. Obkreslete si na ni obrys té původní desky, pak vyřízněte správný tvar, vyvrtejte ty tři větší otvory pro přišroubování k parabole a na desku připájejte nové LEDky.

Na nožičky LEDek navlékněte před pájením tepelně smršťovací bužírky. Cca 0,5cm od hlavičky nechte vývody LEDky holé bez bužírky a za oba vývody v této části LEDku držte kovovými klešťičkami nebo pinzetou při pájení za účelem ochlazování LEDky. Pájejte jen krátce tak, aby se při pájení na desku samotná LEDka moc neohřála. Žádné sloupky tam nedávejte. Bez sloupků nebude problém se trefit nožkami LEDky do předvrtaných otvorů na universální desce. Jakmile LEDky připájíte bez sloupků tak bude i jednoduché je mírně přihnout dle potřeby právě přihnutím těch nožek (smršťovací bužírky zabrání zkratu pokud byste některou ledku přihnul tak, že by se nožky LEDky dotkly) a i v budoucnu pokud budete některou z ledek potřebovat vyměnit tak to bude bez sloupků mnohem jednodušší. Vývody LEDek se dělají celkem pevné tj. není potřeba se obávat samovolného ohýbání za provozu poté co si je vhodně přihnete na míru.

Na zadní straně univerzální desky tj. na straně spojů pak LEDky propojte všechny paralelně a připojte přímo na ty původní dva přívodní vodiče a máte jednoduchou kopii modulu hotovou a může ji přišroubovat k parabole namísto té původní.

[robo]

Ty sloupky dávají směr, nutný sklon, přesně centruje do otvoru pro led ve světlometu. Ten světlomet nečučí rovně jako u auta. je trochu natočený na bok ale jak žárovka tak i ledky při pohledu zepředu vystupují rovně. Mimo osu světlometu.

[tomasjedno]

Vývody LEDek se dělají celkem pevné tj. není potřeba se obávat samovolného ohýbání za provozu

Ohýbání ne, ale utřesení ano. To, že jsou ty sloupky přilepeny, má svůj dobrý důvod.
