EL34 · #16 Příspěvek od **EL34** » 24 bře 2024, 20:14

Ano dvojitá kostra dost zhorší plnění a rozptylová indukčnost výrazně klesá s šířkou vinutí, tedy C jádra jsou v tomto ve výhodě. Měrné ztráty těchto jader z 0,14mm orientované pásky byly úplně někde jinde než 0,35mm EI.
EI84 odpovídá našim EI28 a taková trafa znám pouze jako napájecí z určitých lampových rádií tesla třeba Poézia. Tedy žádná EI28 použitelná na VT nemám.

danhard · #17 Příspěvek od **danhard** » 24 bře 2024, 21:51

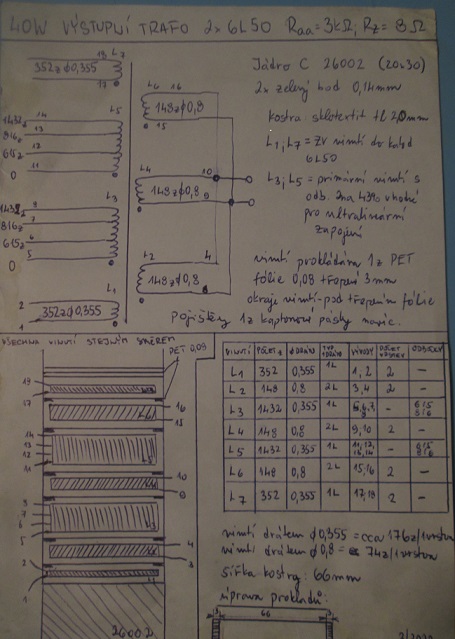

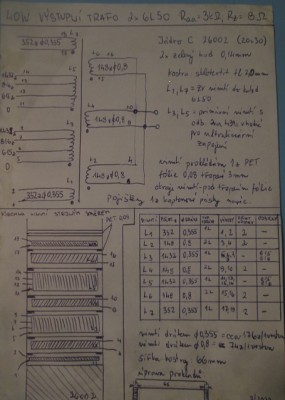

Raa 3k je pro 6L50 strašně málo. To bys musel dát 2 paralelně.
S použitím katodového vinutí to vychází líp, ale potom nemají význam odbočky na anodovém.
Při návrhu je také třeba počítat s poklesem emise elektronky.
Můžu to vysvětlit na 6L6 a 6L6GC, která by měla být podobná, u 6L50 jsou ty data jen opsané.

Můžeš to zkusit s PL504 a s katodovým vinutím.
Sice máš hodně v katodách, 25% anodového, ale mělo by to jít.
350V na anody, 200V na G2, -30V na G1 a buzení budeš potřebovat cca 200Vpp.
A když dáš 25OV na G2, -40V na G1, tak z toho "vydojíš" 70W do 4R

danhard · #18 Příspěvek od **danhard** » 30 bře 2024, 16:47

Pro EL34:

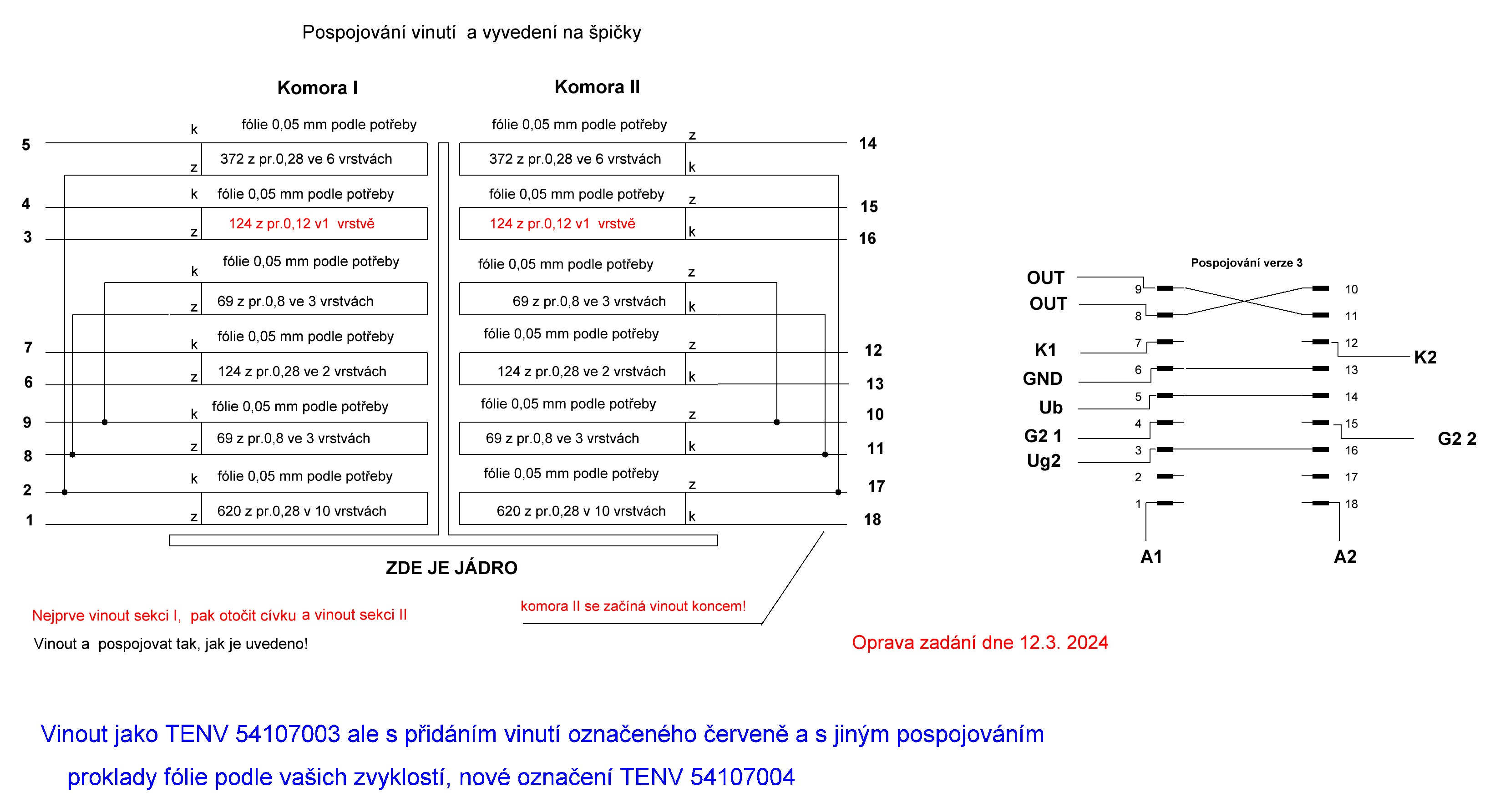

Trafo pro 2xGU50, 50W/5R, Raa 6000R, Ua 450V, Ug2 300V (na 250V to při vybuzení sníží katodové vinutí), zapojení s katodovým vinutím. Pro 4R se Ug2, pro 8R se zvedne Ua.
Není zapotřebí to vinout, jsou k dispozici vzorky na změření.
Jedině udělat řešní s plnýmí vrstavami a porovnat.
