kontrola stavu 9V baterky.

[p32]

Měření napětí na baterce není zase tak směrodatné, jak to vypadá. Daleko vypovídající je změřením multimetrem do zkratu. Takhle měřím např. knoflíkové baterie 2032, protože i při napětí 2,9 V na tom je kolikrát hůř jak ta druhá s napětím nižším. A záleží hodně taky na výrobci. Tužkové AA dobré jdou např. až do 4-5 A, špatné výrazně méně.
Pro laika stačí indikátor, co je např. na akumulátorech do vrtaček atd. U baterií 9V s jejich kapacitou je více jak 3 ledky v indikaci už zbytečná blbost.

[Hape]

Pamatuji si, že kdysi se prodávaly baterie s indikátorem stavu. Ale už hodně dlouho jsem takovou nikde neviděl. U 9V baterií býval indikátor součástí blistru.

[Otkundes]

Kdysi se též prodával i voltmetr na kontrolu stavu článků Pb aku baterie. Princip jednoduchý: napřed se na můstky článku přitlačily hroty voltmetru a odečetlo se napětí článku, dalším zatlačením se k nim ještě připojil zatěžovací odpor. Na stupnici voltmetru pak ručička ukázala i napětí při zátěži. A pro technicky méně zdatné, byly na stupnici vyznačeny barevné oblasti, kam by se ručička měla vychýlit, při jmenovité kapacitě článku. Stejný princip lze realizovat i u jiných elektrochemických zdrojů. Změří se napětí naprázdno a pak při zatěžovacím proudu a místo ručkového přístroje stačí LED a vhodná zenerka, nebo komparátor pro zpřesnění.

[PotPalo]

Mám 9V skúšačku na baterky. Má to 3 LEDky (červená, žltá, zelená), a aj záťažový odpor. Keby bol záujem, niekde mám schému. Je bez integrovaného obvodu, iba tranzistory a bižutéria okolo.

[kutilmil]

Ak je to jednoduche ze sa da dobastlit do stavajuceho zariadenia tak schemu rad kuknem

[PotPalo]

Dobre, pohľadám ju.

[DukeNuke]

Ona to zase nemusí být velká věda...

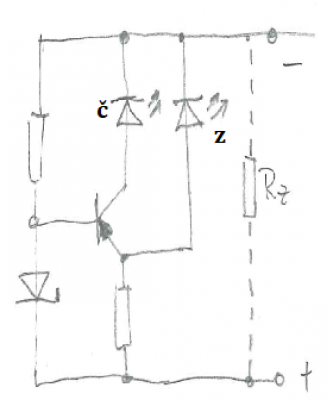

Možná by mohlo fungovat tohle:
Malé napětí - zenerka zavřená, trand otevřený, svítí červená LED. Napětí na červené LED + napětí na tranzistoru je nižší, než Uf zelené LED, takže ta nesvítí.
Standardní napětí - na odporu v emitoru je napětí = 9V - Uf zelené LED. Zenerka vede a napětí Uzd + Ube nestačí na otevření tranzistoru. Tedy svítí zelená LED.
Hodnoty ale budeš muset vyzkoušet. Kdyby to zlobilo, můžeš "podepřít" zelenou LED obyč. diodou. Rz je případný zatěžovací odpor.

[Celeron]

Mě tak vytáčela "kvalita" a "kapacita" 6F22 nabíjecích a primárních, že jsem nakoupil pár 2S 350mAh LiPol Viant Power (160,- kus), který jsou o fous menší než 6F22 a osadil je do všech měřících cepáků, co mám. Vyvedenej je jen balanc konektor na nabíjení. Nový měly po prvním cyklu neuvěřitelných 450 mAh.
Jednu mám rok v Raytec optickým pyrometru a články mají stále 3,85V. Většina měřáků indikuje vybitou baterku pod 7V, což je pro 2S LiPol tak akorát dát nabít.

[PotPalo]

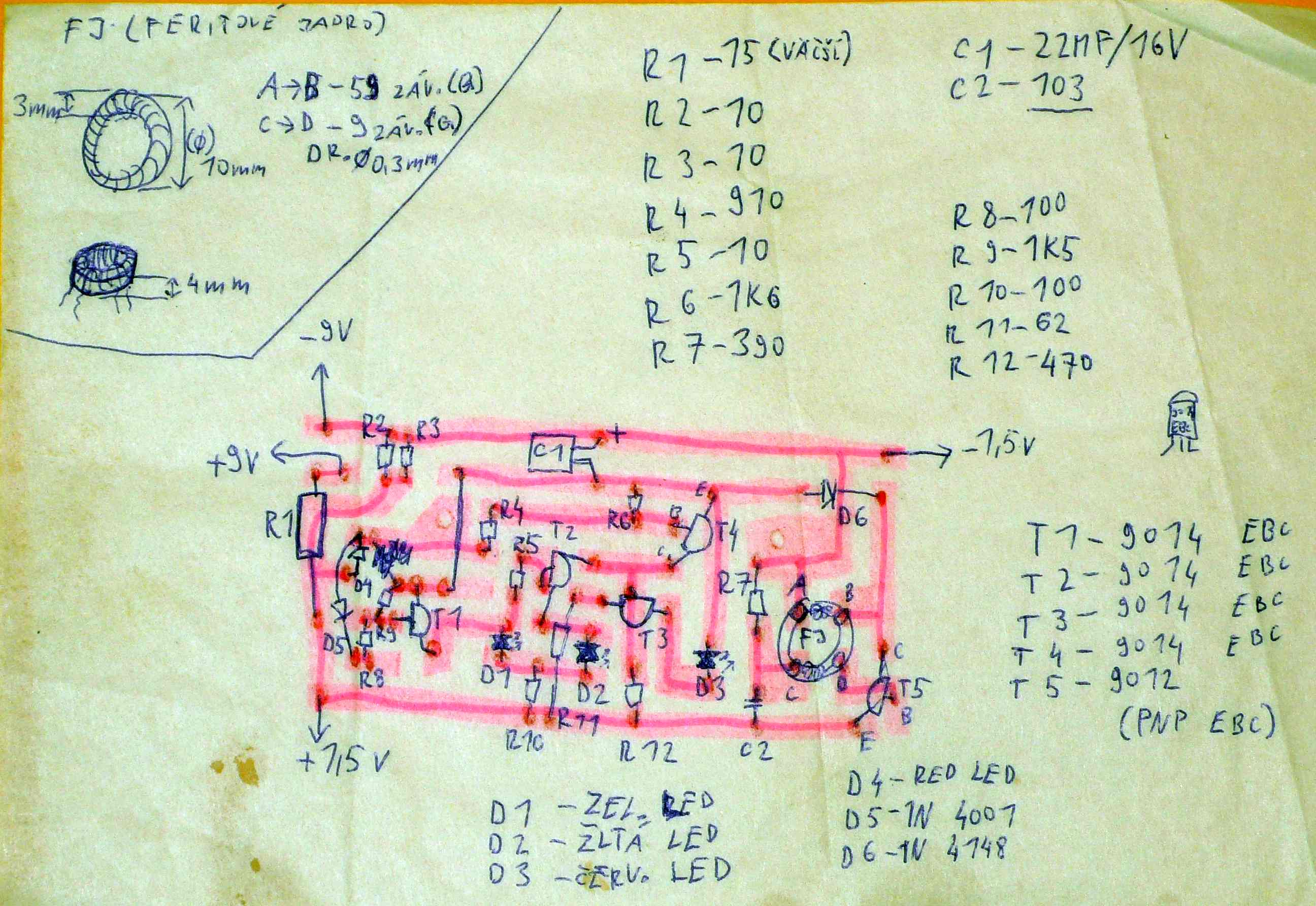

Tu je tá "schéma". Je to ešte z čias... no, k prekresleniu som sa nikdy nedostal. Je to obkreslené zo skúšačky 1,5 a 9V batérií s troma LEDkami, ktorú stále používam. Môže svietiť: zelená, zelená+žltá, žltá, červená.

Teraz pozerám, že ono to skúša 9V pri odbere 450 mA (20 Ohm záťaž).
Pritom pre 1,5V je záťaž 300 mA (5 Ohm).

[Artaban001]

Pokud máte doma multimetr (měl by být povinnou položkou v každé běžné domácí sadě nářadí pro běžné opravy), udělejte si mezikus na měřících svorkách s vyměnitelným zatěžovacím odporem. Pro obyčejnou 9V baterii 1K, pro tužkovou baterii 10R, nebo podle potřeby. Multimetr přepnete na volty a zkoušečka je hotova.
Všechny běžný zkoušečky - zvlášť ty digitální jsou jen obyčejný voltmetr s velkým vstupním odporem, který v případě změření baterie, co "popadla dech" po vytažení z přístroje poskytují nevěrohodné výsledky.

[workhard]

Stačí změřit, kolik ta baterka dá proudu, není nutné vymýšlet přípravek.

[hajeklubos]

No já bych byl s tím testováním na zkrat trochu opatrnější. To platí u obyč baterii a NiMh. U destičkové 9V je to dost surové a na opak články LiIon a dále ti " otočí rafiku 3x kolem dorazu. Zátěž ano ale lidská.
LUboš

[kutilmil]

Objednal som voltmeter.

[PotPalo]

Nebola požiadavka aby to ukazovalo farby a nie čísla-napätie? Digitálny voltmeter 1,5 x 3 cm sa dá objednať za 1 Euro, k tomu spínač a záťažový odpor, a je to.

[TAKJAN]

Zahlédl jsem nedávno letité zapojení kontroly napětí s CMOS 555, které nežralo nic, při poklesu LED blikala.
