RC WS 11 27MHz na 40.68MHz

Zpráva

BOBOBO · #16 Příspěvek od **BOBOBO** » 05 bře 2026, 07:13

Napiš typy polovodičů .

Ingwarr · #17 Příspěvek od **Ingwarr** » 05 bře 2026, 08:37

V oscilátor je osadený KSY 62Ba koncový stupeň KSY 34D

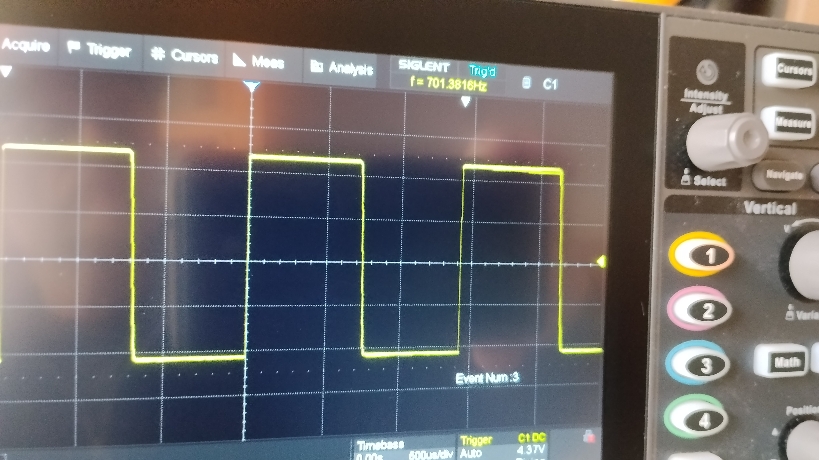

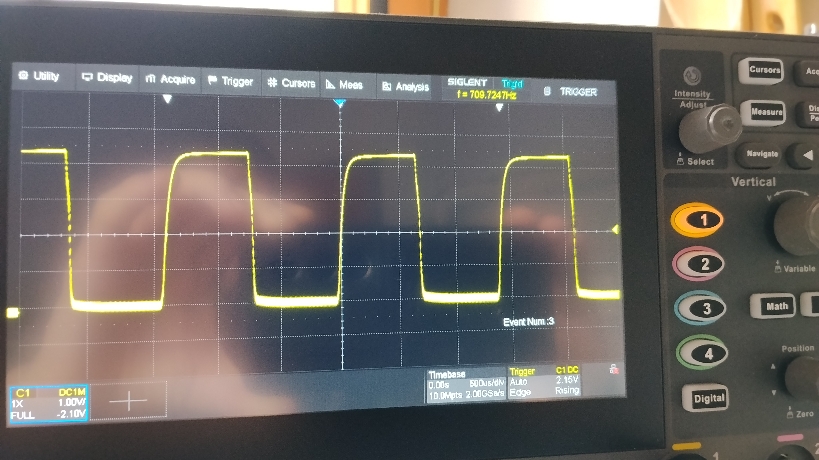

Je 7.3.2026 prerátal som kapacitu kondenzátorov na frekvenciu 40mHz. Výstupná sinusoida má už lepší priebeh. Ešte nastaviť odber, skontrolovať modulaciu a môžem začať pracovať na prijímači. Uvidím či tam bude stačiť upravit kapacitu kondenzátorov.

Ingwarr · #18 Příspěvek od **Ingwarr** » 10 bře 2026, 09:52

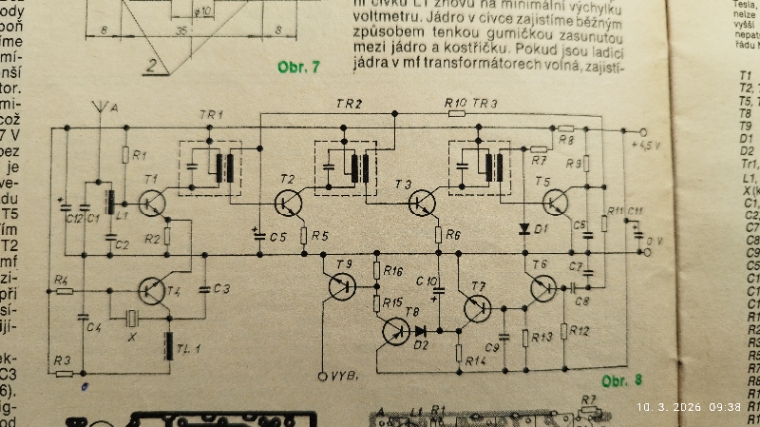

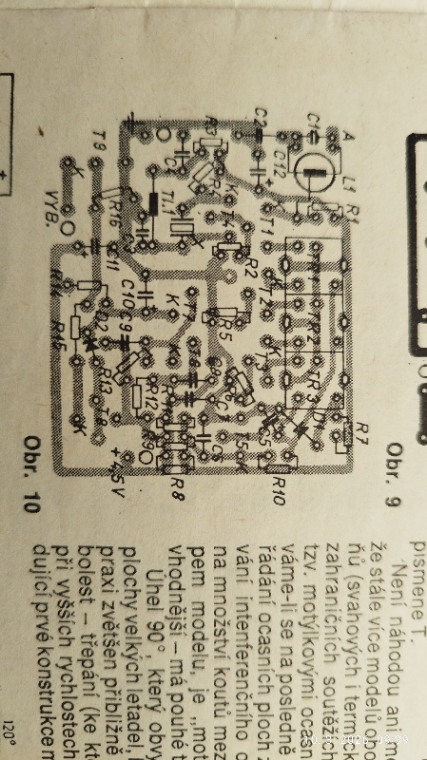

Teraz som si všimol že vstup signálu do prijímača v schéme je inak zapojený ako na plošnom spojí. Som z toho trochu zmätený. Prikladám foto.

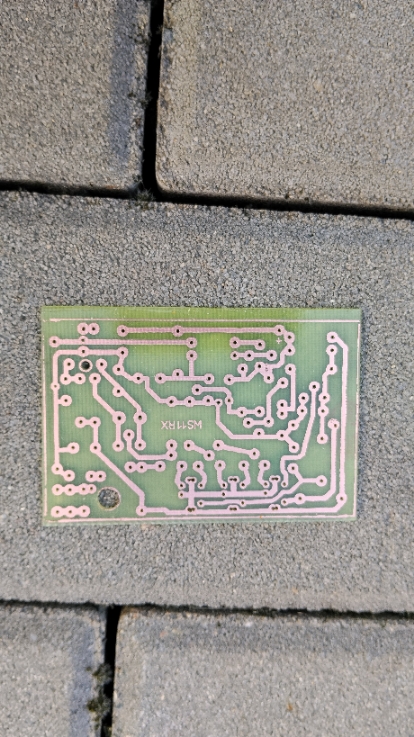

Nakoniec som urobil plošak aby to šlo prepojiť.

Ingwarr · #19 Příspěvek od **Ingwarr** » 04 dub 2026, 09:08

Modulátor pracuje vo vysielači správne.
Prijímač zložený, len problém nemám koncový germaniovy tranzistor. Takže neviem overiť funkčnosť. Len zmerať že signál z vysielača prijímač zachytil.
Na kolektory T5, po zmačknuty tlačítka na vysielači je signál o frekvencii akú má modulator.
Išlo by to prerobiť na kremikovy tranzistor.?

#20 Příspěvek od **masar** » 04 dub 2026, 09:49

Místo GC521 např. BD139-16 nebo podobný. Dělič R15/R16 je zbytečně tvrdý, změkčil bych ho. Jako spínač by šel použít i mosfet. Záleží jen na tom, co chceš spínat.
Ten průběh na T5 by měl mít také stejnou střídu jako multivibrátor. Zkontroluj si průběh na T3 vysílače a hodnoty součástek přijímače, popř. sniž výkon...

Ingwarr · #21 Příspěvek od **Ingwarr** » 04 dub 2026, 11:34

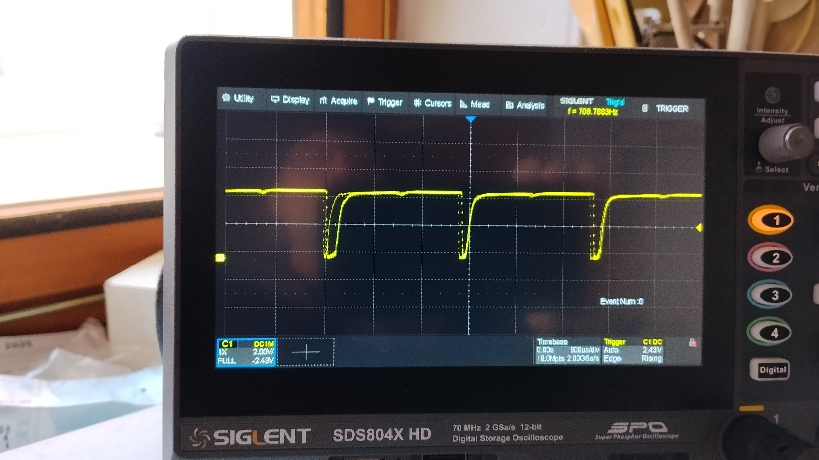

Ďakujem za nakopnutie. Priebeh v prijímači nastaveni. Teraz na T5 to vyzerá tak to. Bolo treba doladiť na MF transformátoroch. Mám doma KD 137. R15 ma v pôvodnej konstrukcii 330 R16 150 ohmov .

#22 Příspěvek od **masar** » 04 dub 2026, 11:57

Hodnoty děliče budou vyhovovat i tranzistoru KD137. R16 lze podstatně zvýšit (např.1kΩ).
Ladění mezifrekvencí je třeba provádět na maximální amplitudu vf signálu na detektoru, tzn. minimální DC napětí na kolektoru T5, jak je uvedeno v článku, nikoliv na "hezký" průběh obdélníku.

Ingwarr · #23 Příspěvek od **Ingwarr** » 04 dub 2026, 13:32

Ďakujem, je to funkčné, urobil som to ako ste písal. Teraz to naladiť. Dal som ako záťaž LED. Po stlačení tlačítka sa rozsvieti.

Moc som neladil, keďže som chcel skúsiť frekvenciu 40mHz.
Vybral som von cievku na 27mHz a dal navinutu pre 4OmHz vymenil kondenzátory.
Ako funguje príjem, ale je to veľmi citlivé, keďže vysielač nieje v krabičke, tak i pohyb rúk ma vplyv na príjem.
