ZdenekHQ · #16 Příspěvek od **ZdenekHQ** » 25 bře 2007, 12:40

Škoda, že ten ProfiCad neumí ve free verzi netlist, takže pro mě opět "nula". 5000Kč jim za licenci nedám a tu třetí (a oblíbenou) cestu taky bohužel nemůžu použít.

Jinak ta poznámka se sepnutím při zapnutí je správná, já jsem bohužel vycházel ze zadání, že v "klidovém stavu" je sepnuto,t.j. i po zapnutí napájení.

SLADEK · #17 Příspěvek od **SLADEK** » 26 bře 2007, 17:33

OK, zapojím to podle "zpožďení 1" a budu referovat jak to chodí.
Dřív, něž o víkendu, to ale asi nebude.

SLADEK · #18 Příspěvek od **SLADEK** » 27 bře 2007, 20:58

Ahoj lidi,
ještě bych potřeboval s něčím pomoci.

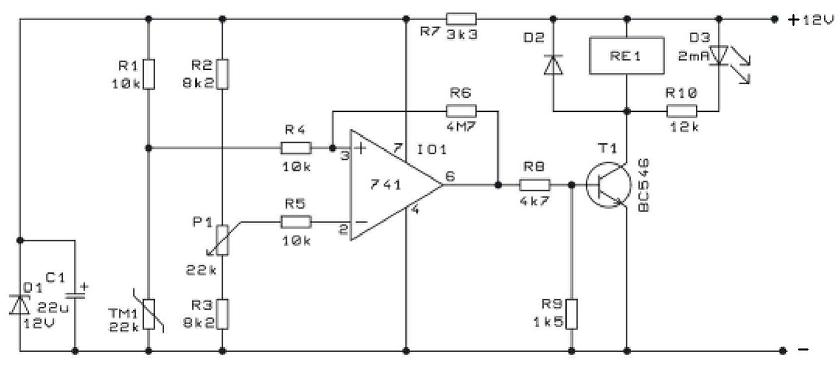

Mám zapojenej termostat podle přiloženého schématu. Je zapojení funguje, ale potřeboval bych funkci obrátit.

Teď to chodí takto:
Po připojení napětí (předpokládám, že nastavená spínací teplota je vyšší něž okolní) dojde k sepnutí relé, po zvýšení teploty nad nastavenou relé vypne.

Já ovšem potřebuji, aby termostat fungoval takto:
Po připojení napětí (nastavená spínací teplota je vyšší něž okolní) aby se nestalo nic a aby relé seplo až při překročení nastavené spínací teploty. Prostě obrátit funkci

#19 Příspěvek od **masar** » 27 bře 2007, 21:13

Jednoduše prohoď R1 a Th1 mezi sebou. Změní se tím však i nastavení potenciometru, resp. nebude odpovídat původní stupnice. Pokud by to vadilo, je možné druhé řešení, t.j. místo tranzistoru NPN zapojit odpovídajícím způsobem tranzistor PNP :wink:

ZdenekHQ · #20 Příspěvek od **ZdenekHQ** » 27 bře 2007, 21:40

Trošku mě tam vadí ta 12V zenerka napájená 12V (a ještě v podstatě přes zatíženej dělič) - pokud má opravdu stabilizovat, tak by měla být max. na 10V.
Na funkci rostlináře to nebude mít vliv.

SLADEK · #21 Příspěvek od **SLADEK** » 27 bře 2007, 22:06

Díky moc,
převrácená funkce potenciometru mi nevadí.
Ta zenerka bude stabilizovat až to bude napojeno v autě - po nastartování je v palubní síti asi 14,5V.
Jen nevím, jestli bych ji neměl raději přemístit úplně na vstup obvodu, ale stabilizované napětí pro to relé asi není nutné, tomu tranzistoru těch 14,5V asi taky vadit nebude, že ne?

ZdenekHQ · #22 Příspěvek od **ZdenekHQ** » 27 bře 2007, 22:14

Na vstup obvodu ji určitě nestěhuj(tam by z ním moc nezbylo) a stabilizovat nemůže , bo je na ní při Unap=12V něco kolem 10V. Stabilizovat začíná až někde kolem 14V...

SLADEK · #23 Příspěvek od **SLADEK** » 27 bře 2007, 22:18

No super, termostat už chodí jak má - prohodil jsem ty odpory R1 a TM1

ZdenekHQ · #24 Příspěvek od **ZdenekHQ** » 27 bře 2007, 22:20

Ono s tou zenerkou je to v podstatě jedno, protože je to zapojený jako můstek, ale když už tam je, tak ať taky funguje (možná je myšlená jen jako ochrana)...

SLADEK · #25 Příspěvek od **SLADEK** » 27 bře 2007, 22:57

Původně byl ten obvod napájen ze sítě 230V, přes diodový usměrňovač, napětí bylo stabilizováno ještě jednou zenerkou na 24V, tímto napětím bylo napájeno relé 24V. Ta zenerka je tedy pozůstatek mých amatérských úprav. Já prostě ustřihl usměňovač a relé nahradil 12V.
Možná by šlo přepočítat ten R7 (teď je na tý zenerce necelých 7V, takže je nefunkční) a ještě přepočítat R10 (ale dioda svítí docela dobře, je na ní 1,7V).
No, ale chodí to

ZdenekHQ · #26 Příspěvek od **ZdenekHQ** » 28 bře 2007, 10:24

R7 je příliš velkej, stačila by hodnota v řádu stovek ohmů.

R10 by měl být kolem 4k7.

SLADEK · #27 Příspěvek od **SLADEK** » 31 bře 2007, 23:45

Ahoj,
je tady víkend a zpožďovač už mám zapojenej.
Místo Re2 tam mám zatím LEDku s odporem 4k7 a kontakt Re1 spínám ručně.

Jeho funkce je však opačná než potřebuju, po připojení napětí se při rozpojeném kontaktu Re1 LEDka rozsvítí a zhasne po sepnutí Re1.
Po nastaveném čese se zase rozsvítí.

Já bych potřeboval, aby při připojení napětí zůstala zhasnutá, po sepnutí Re1 začala svítit. Po následném rozepnutí aby zůstala svítit po nastavenou dobu a pak zhasla.

V obchodě neměli BC327, tak mi místo toho dali KC307, když však připojím paralelně s LEDkou relé (to samé, které mám v termostatu), tak LEDka zhasne - asi z důvodu poklesu napětí

Mám doma tranzistor BC546A - ten na termostatu spíná relé perfektně - nešel by použít (taky na otočení funkce)?

#28 Příspěvek od **masar** » 01 dub 2007, 01:16

To máš LED, rezistor 4k7 a relé v sérii? Připojení relé přece nemůže mít vliv na svit LED. Ještě to zkontroluj. BC546 je tranzistor typu NPN a v tomhletom zapojení by měl opačnou funkci, klidně to vyzkoušej (zapojit podle termostatu), nic tím nepokazíš. :wink:

SLADEK · #29 Příspěvek od **SLADEK** » 01 dub 2007, 08:20

Jé pardon, relé zapojuji paralelně s LEDkou a odporem, jak je tomu u termostatu.
(raději to v předchozím příspěvku opravím, ať to nikoho nemate, díky za upozornění masare)

SLADEK · #30 Příspěvek od **SLADEK** » 01 dub 2007, 08:53

Tak jsem vyměnil tranzistor teď tam mám BC546, R3 jsem dal 4k7, emitor na mínus, na kolektor Re2 a paralelně s ním LEDku s odporem 4k7.
(prostě jsem to udělal jako v termostatu)
Relé už chodí :lol:

Funkce zpožďovače je ale pořád otočená
