#16 Příspěvek od **jandu** » 23 srp 2008, 13:08

No asi si to budem musieť urobiť sám. Inak návody a manuály na Eagle mám a už som sa o to pokúšal. Asi však robím niečo iné, ako mám - skúsenosti s tým nemám žiadne.
Ale ďakujem aspoň za "nakopnutie" do práce!

#17 Příspěvek od **jandu** » 23 srp 2008, 13:10

Apropo - aké je puzdro pre tú TDA7088T? Je niekde v knihovnách niečo tej veľkosti?

#18 Příspěvek od **stepa** » 23 srp 2008, 13:23

jandu píše:Apropo - aké je puzdro pre tú TDA7088T? Je niekde v knihovnách niečo tej veľkosti?

no jisteze je...ja myslel ze to chces i se schematickou znackou. Pouzdro to ma normal klasiku SO16...takze to najdes u jakehokoliv 16pinoveho logickeho obvodu, napr. 74AC109D atp.

Abys to mel jednodussi pri tvorbe soucastky, tak si nakresli pouze schema s piny a vkopiruj do knihovny package SO16, ktere najdes podle popisu vyse, pak priradis piny ve schematu a v package a mas hotovo :wink:

#19 Příspěvek od **jandu** » 23 srp 2008, 13:33

Tak to som mal presne na mysli. Tak je to v Targete, tam aj je v knižnici. Je to schematicky iba obdlžník s označenými pinmy - tak to urobím aj v Eagle - ak sa mi to podarí. No a pri puzdre zase priradím k príslušným pinom čísla. Už to skúšam, ale zatiaľ málo úspešne. Ale ešte jedna otázka - dajú sa v Eagle otáčať vývody aj inak, než o 90 stupňov? Potrebujem pri jednom potmetry dokresliť spínací kontakt vypýnačov v uhle 45 stupňov. Alebo je to treba samostatne kresliť? A dbať na to, v akej hladine čo robím?

#20 Příspěvek od **stepa** » 23 srp 2008, 13:39

Myslis tohle? :wink:

#21 Příspěvek od **jandu** » 23 srp 2008, 15:41

Nie, ale ničo také:

#22 Příspěvek od **stepa** » 23 srp 2008, 15:56

Absolutne jsem nepochopil co chces. Temi vyvody myslis pajeci plosky? Vysvetli to poradne, nebo to poradne nakresli(vyfot). A to PDF, co jsi poslal ma byt co? Dneska mam trochu vylito ze vcerejska

, tak to je mozna mnou, ze to nechapu.

#23 Příspěvek od **jandu** » 23 srp 2008, 16:01

Áno, pájacie plošky.

#24 Příspěvek od **stepa** » 23 srp 2008, 16:25

jandu píše:Áno, pájacie plošky.

No a co ti brani to nakreslit jako to mas v PDF(predpokladam, ze to PDF je jako polozka PACKAGE v knihovne)? S cim si nevis rady? Uhel natoceni pajeci plosky se meni pomoci polozky ANGLE.

#25 Příspěvek od **jandu** » 23 srp 2008, 16:44

V tom Eaglu viem iba schémy a dps - nič viac. Ostatné sa musím učiť.
Ašte ten uhol si pozriem.

efi55 · #26 Příspěvek od **efi55** » 23 srp 2008, 18:25

Ako by sa dala spraviť v Eaglu väčšia doska ako 10cmx8cm.Nemáte niekto crack.Poraďte.

#27 Příspěvek od **jandu** » 23 srp 2008, 19:39

Ktorú verziu máš?

#28 Příspěvek od **stepa** » 24 srp 2008, 12:13

efi55 píše:Ako by sa dala spraviť v Eaglu väčšia doska ako 10cmx8cm.Nemáte niekto crack.Poraďte.

Mas to o par vlaken niz:
http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=9225

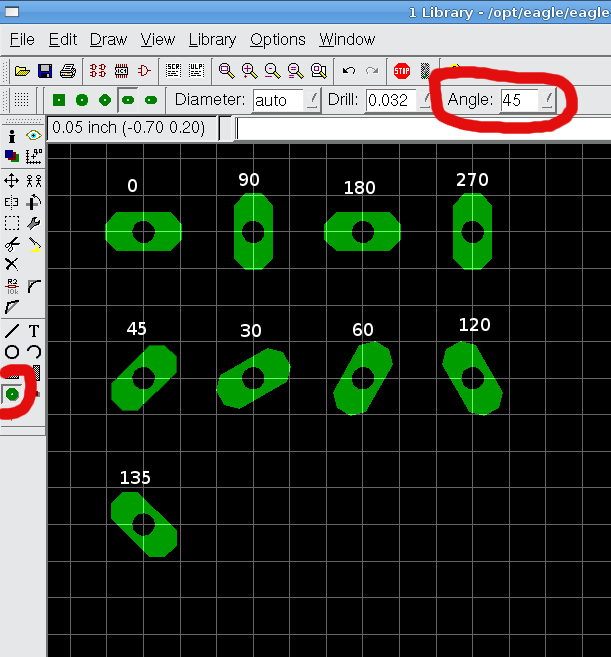

to jandu: jo v pohode...ja myslel zes uz alepson zkousel navrhovat tu soucastku do knihovny. Z fotky to snad poznas lip...tohle si myslel?

#29 Příspěvek od **jandu** » 24 srp 2008, 16:05

Zatiaľ som to vzdal. V targete mám vätšinu súčiastok, tak som mal problém iba s jedno/dvojstrannou doskou - ale pri ručnom návrhu to snáď dám do jednej vrstvy. Ak sa mi to nepodarí, budem sa učiť Eagle. Zatiaľ vďaka za pomoc a rady.
