jade · #16 Příspěvek od **jade** » 10 pro 2008, 15:52

Gadzo z Presova: Jestli máš telefony z tónovou volbou, pak si jistě něco vybereš tady: http://www.electronics-lab.com/projects ... index.html
Hledej v DTMF verzích.

Gadzo z Presova

nie, mam tie stare "sunky", rotacna ciselnica, uhlikovy mikrofon...ale teraz mi hlavne ide o ten "ustrednovy telefon" ak to tak mozem nazvat...asi je to tak ze na tej svorkovnici su aj droty pre kolik"ZEM" a pomocou tlacitok sa to jednotlivo prepina, ale niesom si isty...

Zmije · #18 Příspěvek od **Zmije** » 10 pro 2008, 17:11

Trochu mi není jasné co vlastně chcete, když vám někdo nabízí hotovou ústřednu, tak to nechcete, když vám někdo dá odkaz na stránku plnou věcí kolem telekomunikací, tak se vám to nezdá, že byste raději něco ověřeného. Pokud budete stavět ústřednu podle zaručené konstrukce jako je to např. tady http://www.stavebnice.net/st/a113.html neuděláte vlastně víc než nějakých 10% práce oproti případu, kdy sežene již sestavenou a funkční ustřednu, ono totiž navrhnou, otestovat, vyladit schéma +DPS, dát dohromady dokumentaci, tak aby to postavil s prominutím každý troubá je zatracená práce, pokud ji tomu člověk nevěnuje dopadne to jako mnoho konstrukcí ze současného AR, autorovi to funguje, protože tomu dokonale rozumí, ale už si nedá třeba práci, aby zvážil odchylky parametrů součástek a potom to staví někdo, kdo umí nastrkat součástky do desky a možná je ještě tak zapajét, jenže ono mu to nejde z výše udaného důvodu. Kompletní schéma nemám, protože jsem ho měnil za pochodu a na překreslování nebyl čas, mužu vám poskytnou jednotlivé fragmenty + zdrojový kód a můžeme na tom zapracovat, aby to bylo funkční, ale jestli očekáváte 100% servis a 24hod. podporu, jste na špatné adrese. Krokový volič je skutečně něco jako posuvný registry+patřičné (v tomto případě 3) spojovací cesty, které se podle navoleného čísla propojí na příslušné kontakty.

jade · #19 Příspěvek od **jade** » 10 pro 2008, 19:50

Ta hotová ústředna-pokud by to bylo tady v Brně, určitě bych ji vzal. Z Ostravy ji sem nemám jak dopravit.
Nehledě na to, že se tím pádem nenaučím nic o funkci ústřednových obvodů.
Jestli chci do budoucna něco stavět, nebo vylepšit zapojení třeba právě toho pojítka pro dva telefony, musím vědět jaké funkce mají jednotlivé obvody. Nejvíc se člověk naučí, jak známo, když se pokusí o vlastní stavbu.
Aby bylo úplně jasno, nejde mi ani tak o "24hodinový servis" ani o vedení za ruku, potřebuji nějakou přehlednou konstrukci pro porovnávání a vzor.
Tu stavebnici jsem už viděl, je to jak říkáš - nastrkat do tišťáku a buď to funguje, nebo ne.
Hledám něco, podle čeho bych se naučil telefonní a ústřednové obvody-jde mi o využití starých (a historických) vytáčecích telefonů, proto spíš starší konstrukci.

Zmije · #20 Příspěvek od **Zmije** » 10 pro 2008, 23:15

Pokud by si chtěl schéma spíše starší tlf. ustředny, tak mám dokumentaci releové pbu USR 1/10 a k P51p, ovšem dokumentace je to slušná s kompletním schématem a podrobným popisem všech obvodů, ale nejdřive se dostanu ke skeneru příští týden. http://cs.wikipedia.org/wiki/%C3%9Ast%C5%99edna_P51

dokumentace k USR1/10 (USR1-10)
http://www.ulozto.cz/hledej?q=usr1-10

Zmije · #21 Příspěvek od **Zmije** » 10 pro 2008, 23:56

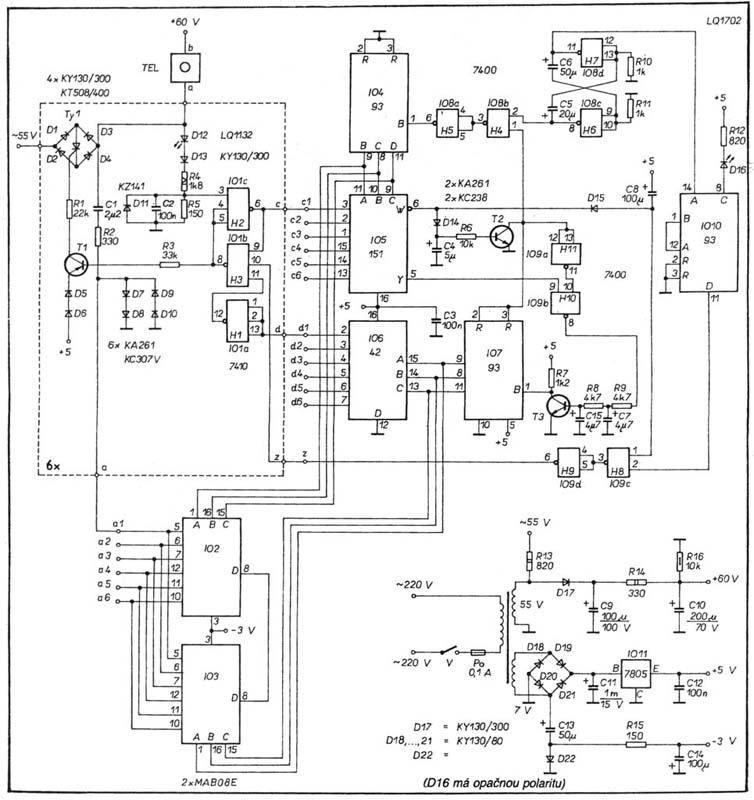

Toto schéma jsem našel na netu

jade · #22 Příspěvek od **jade** » 11 pro 2008, 00:36

Koukni do SZ, chtěl bych se domluvit na ty voliče.
Schéma k P51 neskenuj,dík za snahu, půjčím si ho v tech.knihovně.

Gadzo z Presova

ja by som mal zaujem o schemu k P51

Zmije · #24 Příspěvek od **Zmije** » 11 pro 2008, 13:04

Máš nějaký konkrétní požadavek? npř. 1třídíč/stojan, 2.třídíč/stojan, 1.skupinář/stojan, 2.skupinář/stojan, linkový volič/stojan, návětní stroj/stojan..., navíc snad u každého existují dvě varianty jedna pro starší P51 a jedna pro novější P51p, takže těch schémat je opravdu dost a nevim jestli to všechno stihnu přístí týden.

jade · #25 Příspěvek od **jade** » 11 pro 2008, 14:02

Gadzo z Presova píše:... este som pri upratovani nasiel vcelku zaujimavy kusok od Tesly STROPKOV(typ neviem) je to oranzovo-hnedy telefon a ma jednu normalnu klavesnicu a jednu klavesnicu na ktorej su pismena a cisla(A1 a podobne) a nad tou klavesnicou su LEDky, v zadu su 2 DIN konektory(asi pre sluchatka a reprak) a z celeho ide hruby asi 1,5 cm kabel do hnedej krabicky, kde je svorkovnica, ak by ste vedeli co to je, bol by som vdacny za odpovede, zohnal som to davno ked to vyradovali a odvtedy mi to lezalo v skrini...

Není to náhodou systémový telefon od nějaké novější ústředny?

Gadzo z Presova

jade píše:
Gadzo z Presova píše:... este som pri upratovani nasiel vcelku zaujimavy kusok od Tesly STROPKOV(typ neviem) je to oranzovo-hnedy telefon a ma jednu normalnu klavesnicu a jednu klavesnicu na ktorej su pismena a cisla(A1 a podobne) a nad tou klavesnicou su LEDky, v zadu su 2 DIN konektory(asi pre sluchatka a reprak) a z celeho ide hruby asi 1,5 cm kabel do hnedej krabicky, kde je svorkovnica, ak by ste vedeli co to je, bol by som vdacny za odpovede, zohnal som to davno ked to vyradovali a odvtedy mi to lezalo v skrini...

Není to náhodou systémový telefon od nějaké novější ústředny?

no to prave chcem zistit, vyradovali to zo skoly (asi na prepojenie napr. riaditel-vratnica)

Zmije · #27 Příspěvek od **Zmije** » 12 pro 2008, 12:59

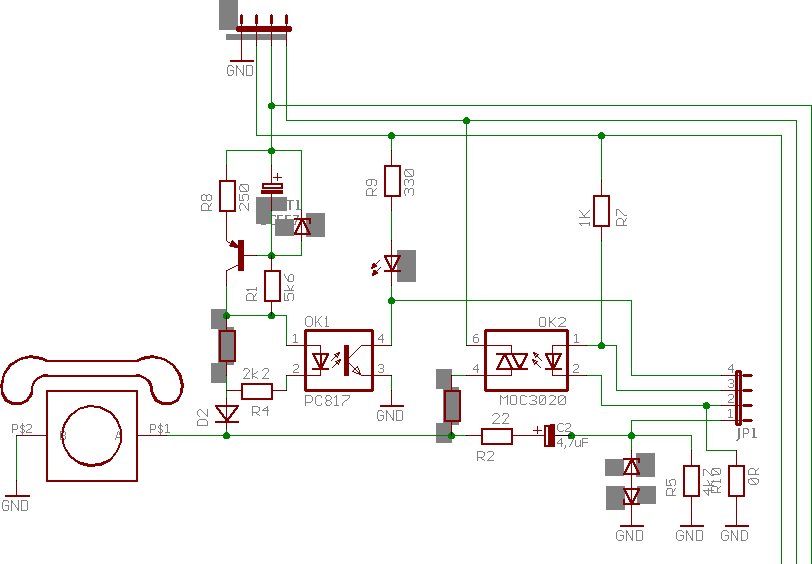

Tuto účastnickou sadu používám ve své ústředně, je to vlastně kompilace uč. sady ze stavebnice, na kterou je zde také odkaz, tohoto zapojení http://www.volny.cz/romjel/elektro/test-dtmf.jpg a mého neumělého počítání, začerněné hodnoty jsoučástek nejsou tajné, ale ve wine1.0 mi eagle hold líp nejde. První odpor zleva má 820R/2W, kondenzátor v girátoru (umělá indukčnost) je 10uF, zenerova dioda v girátoru 5V6, odpor za optotryakem 560R/2W, D2 libovolná která vydrží 100V v závěrným směru a 100mA proud v propustným, dvě antiparalelní zd, které omezují rozkmit ~ napětí (kvůli spínacímu poli) 2V4. Tranzistor v girátoru dost topí, dá se to řešit buď zvětšením odporu 820R (čímž se zhorší účinek girátoru), zvětšením R8 a zvýšením zenerova napětí diody, nebo výkonějším tranzistorem. Horní konektor je napájecí zleva zem, +5V, +24V, ~24 superponovaných na +24V, konektor vpravo je vlastně datový, 1.nahoře signál vyzvedlého MT (0-zavěšeno, 1-vyzvednuto), 2. a 3. slouží ke spouštění vyzvánění (v době, kdy jsem navrhoval DPS jsem nevěděl, zda ho budu spouštět 0, nebo 1), 4. hovorový signál.

#28 Příspěvek od **rnbw** » 12 pro 2008, 23:21

Eagle existuje predsa nativne pre Linux.

#29 Příspěvek od **stepa** » 13 pro 2008, 00:47

rnbw píše:Eagle existuje predsa nativne pre Linux.

Tak tak, pouzivam a jede to ZCELA korektne. Pouzivat to pod WINE je PRASARNA nejvetsiho kalibru. Pouze musis mit vypnute vsechny efekty vzhledu(tyka se v4.11e, novejsi nepouzivam).

Zmije · #30 Příspěvek od **Zmije** » 13 pro 2008, 10:07

On natom není nativní omoc líp, hlavně se při rolování rozhází strom knihoven, nevim proč je používání wine prasárna? Pokud by wine neexistovalo, rozhodně bych ještě teď na linux nepřešel.
