VF detektor

Zpráva

eljaro · #16 Příspěvek od **eljaro** » 02 dub 2009, 20:10

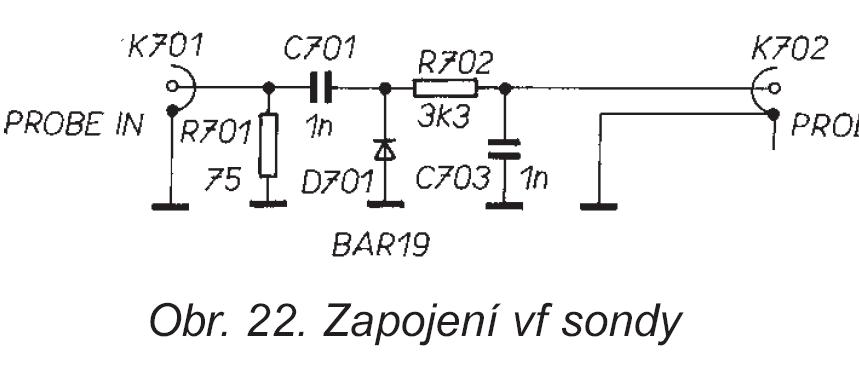

Parelní diodou mysleli toto zapojení v příloze

pokud použiješ germanium, pak diodu póluj obráceně !

Těch 470MHz není tak moc ani pro germánium !

Při detekci nizkých urovní řádů mV je mnohem lineárnější, než Schottky !
Některé věci se nemění ani po letech !

néní to tak dávno, co jsem měnil sondy u VF voltmetru a ukázalo se, že detektor z germániových diod je lineární i pod 10mV a Schottky už nejsou od 300mV; tudíž jsem sondy nevyměnil, jen oprášil a přidal do sbírky další !

1lubos1 · #17 Příspěvek od **1lubos1** » 05 dub 2009, 04:58

Zdravim eljaro a vsetkych co sa mi snazia pomoct..

diodu som pouzil germanium GA201, zapojil som ju paralelne.Zavysielal som na stole radiostanicu na 145.Mhz/50W, ukazovatel mikroampermetra sa pohol cca o 2-3 dieliky, nebolo mozne zistit vychylku,nakolko nestalost ukazovatela siahala obcas az do polovice stupnice, (nema pevny bod). Neviem ci to kmita zosilnovac.
Pri zavisielani 431Mhz/50W, som spozoroval vychylku ukazovatela asi 1mm.

Nasledne som aj skusil opacne tuto diodu polarizovat, ukazovatel silovo ukazoval pod hodnotu 0. :-(

Myslim, ze sa citlivost este aj tak porovnat neda,pokial ukazovatel nema pevnu nulu.
Ja neviem, co by som mohol urobit pre to aby detektor dobre chodil,bol dostatocne citlivy.
Pracovny bod som opat nadstvoval, baza BFR90 0,78V colektor 2,48V.Napajanie z labob,zdroja 5V.
S pozdravom

#18 Příspěvek od **Hill** » 05 dub 2009, 06:23

To na to máš nějaký poměrový měřák, že nemá nulu?
Vyměň ho za normální.
Nebo tomu poměráku druhým vinutím pouštěj konstantní proud, aby tu nulu našel. Na velikosti tohoto proudu ovšem závisí citlivost.

eljaro · #19 Příspěvek od **eljaro** » 05 dub 2009, 08:14

Jsou zde stále otázky, zda jako k měření používáš otevřený vstup toho zesíku? Nebos tam dal nějakou anténu - impedanci, na které se to napětí z VF pole indukuje?
V zásadě jde přece o transformaci VF energie pole na proud v el. obvodu - tudíž i na napětí !
Profesionální přístroje mají sice jen bičík, ale jejich vstup.zes. má vysokou vstupní impedanci a to, aby nenakmitával sám od sebe, jistí laděný obvod k němu připojený! V tvém případě jde určitě o běžný VF zesík s impedancí 75 nebo 50 ohm, tak ji tam budeš muset i dodat v podobě snímací antény - samozřejmě, že tím pádem si zúžíš to měřené pásmo, prostě více uzkopásmových antén, nebo si postavit logaritmickou anténu pro ta měření.
Měření ve VF technice požaduje jistou dávku spiritismu - je to trochu duchařina! Pokud jde o ten měřák, je logické, že pokud přepóluješ diodu, budeš muset přepólovat i měřák. To záporné zapojení u germania je dáno lepší zápornou charekteristikou toho přechodu.
Odpoledne pojedu na dílnu, tak si to schválně zkusím - vemu 2stupňový zesák, vrazím za něj detektor a uvidíme, co to vlastně řešíš za problémy. Když popisuje 145/50W, tak i měřák s diodou paralelně s kondenzátorem a smyčkovou anténou bude ukazovat, jako zběsilý, i když anténa bude nad tebou na stožáru - není nic třeba zesilovat. To pole v okruhu několika desítek metrů bude v úrovni min. 1V !

eljaro · #20 Příspěvek od **eljaro** » 05 dub 2009, 09:27

při nedělním brouzdání jsem narazil na toto LTC5507 detektor 100kHz do 1GHz vestavěný kompletní detektor !?
http://www.linear.com/pc/productDetail. ... 1074,P2219

snad ten odkaz bude v pořádku

#21 Příspěvek od **Hill** » 05 dub 2009, 09:57

To pole v úrovni až voltu nalovíš s 80 cm prutem na vstupu sondy, když zaklíčuješ obyčejnou CB ručku s pendrekem asi 2 metry od něj.
Ale (radši jsem to prověřil) je úplně jedno, kterým směrem je pólovaná dioda, na citlivost a linearitu to nemá vliv (to vstupní odpor měřidla za sondou ano), takže nejlíp podřídit zapojení polaritě, která bude víc vyhovovat připojenému měřicímu zesilovači, bude-li použit.

eljaro · #22 Příspěvek od **eljaro** » 05 dub 2009, 11:03

jo souhlas polarita má vliv jen v poměrových detektorech což není tenhle případ !Za češ se omlouvám profi deformace !Díki Hille nemusím to tedy skoušet

ta uroven v okolí visálače je opravdu většinou velká ! A pokud se nepletu pokud se má trochu zaměřit nějaký ten unik je třeba použít směrovku s naladěním na danou frekvenci jinak to ukazuje pořád !?!

Jinak ty detektory od LTC vypadají docela zajímavě akorát je otazkou kdy bude něco k mání i unašich prodejců - no počkáme !

1lubos1 · #23 Příspěvek od **1lubos1** » 05 dub 2009, 12:22

Zdravím vsechny...

Hille, merak pouzivam 12x12 cm s rozsahem 100 mikroamper.Je umistneny v kovove krabicke od PC zdroje, na vrchu je konektor BNC kde je umistena teleskopicka antenka. Merak samozrejme nulu na stupnici ma, ale rucka meridla je v neustalom pohybe az do 1/3 niekedy aj viac. ako keby kmital zesilovac.
Eljaro , mozne to je ze s vysokou vstupni impedanci by som dosiahol lepsie vysledky, ale taku schemu zapojeni nemam zatial , preto vychadzam iba so schemy ktoru som nasiel na internete.

http://kadlsoft.wz.cz/konstrukce/vfsonda/index.htm

VF technike zdar..

eljaro · #24 Příspěvek od **eljaro** » 05 dub 2009, 18:23

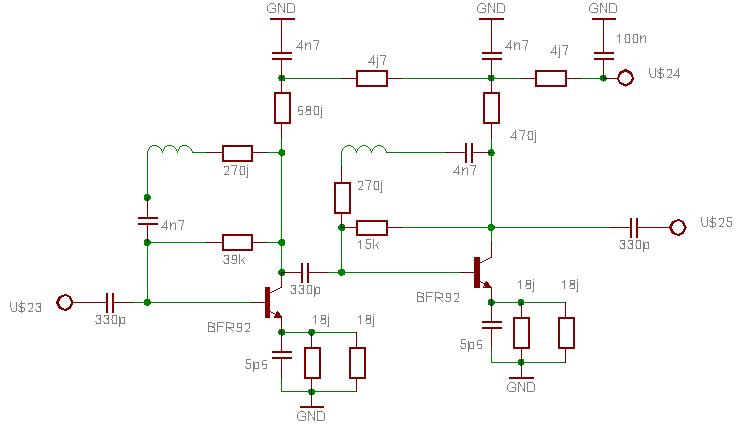

ted jsem dojel z dílny neodolal jsem vyzkoušelto !Dvoustupnový zesák za ním jsem do serie z výstupem 100 ohm a pak hned 100uA dudík s paralelní diodou - pužil jsem GAZ51 , s prutovou anténou to chodí od nuly ! bez kmitáni i když jsem tan nedal filtrační kond ! při připojení dipolu se ručka vyhoupla na 20uA - tudíž jak již psal Hill chtělobyto zdroj vyrovnavácího proudu pro nastavení nuly . Zkoušel jsem to i ručku v modu low to bralo na pár metrů není co řešit ! pokud jde o tebou použitý zapojení není tam sice uvedeno ale mey těch BF199 bede tak 200MHz ale spíš bych to nepoužíval přes 50MHz . Uvádím své zapojení zes a desku bez osazovátka - bylo by zbytečné - nejsem autorem zapojení jde o klasiku ! Bouhužel desku doma v počíku nemám je v dílně pokud ji budeš chtít přiložím zítra je v četně cívek na plošnáku jinak se používá tuší 2z na prumněr 2,5mm přímo nožkou od odporu - asi ! já mam přímo na desce , napájení je 12V ale pro tu skoušku jako sonda VF jsem to napájel z 9V abych stím mohl chodit po dílně !

PS: omluvte pravopis dík

1lubos1 · #25 Příspěvek od **1lubos1** » 05 dub 2009, 19:40

zdravim eljaro a spol..

vdaka za vyskusanie:-) trosku tvojej odpovedi nerozumim a to :

!Dvoustupnový zesák za ním jsem do serie z výstupem 100 ohm a pak hned 100uA dudík s paralelní diodou

Je to pre mna dost nadivoko napisane,prosim ta mohl bys mi to nejak zrozumitelne napsat?
Ak ta to nebude velmi zatazovat,poprosim ta o DPS, vyskusam ... Este by ma zaujimalo, na akej frekvencii si skusal tento pokus.[/i]

#26 Příspěvek od **Hill** » 05 dub 2009, 19:52

To byl překlep, tam mělo být budík, tedy po našem měřidlo. Teď už tomu snad budeš rozumět.
Jinak, pokud zesilovač není dobře stíněný a nemá dobrými keramickými kondíky s co nejkratšími vývody zablokované napájení, může zakmitávat. A to je to, co ti ten měřák ukáže.
Zrovna tak ti může ukazovat rušení blízkým PC, mobilní sítí, vyzařování kabelovky, blízký rozhlasový či TV vysílač (AM vysílače jedou s řízeným výkonem nosné, takže síla pole kolísá podle hlasitosti modulace, u TV signálu jde o to, zda se právě vysílá převážně bílý nebo převážně tmavý obraz atd).
Protože měřidla MP120 do 200uA jsou zpravidla hodně zatlumená, ručka reaguje pomaleji a hůř se hledá příčina.

1lubos1 · #27 Příspěvek od **1lubos1** » 05 dub 2009, 20:11

preklepu som porozumel.... :-)

na vyvod c 25 tj. kond.330p za nim este do serie vrazit odpor 100R, za nim hned napojit mikroampermetr,paralelne na vyvody mikroampermetra zapojit detekcnu diodu? tak si to myslel?
pokial pouzijem GE diodu mam ju opacne polarizovat?

#28 Příspěvek od **Hill** » 05 dub 2009, 20:23

Jo, tak to zapoj. Diodu polarizuj tak, aby měřidlo neopíralo ručku o levý doraz (tam bys nic nevyčetl), ale aby ukazovalo. To znamená katodou diody na plus měřidla.

1lubos1 · #29 Příspěvek od **1lubos1** » 05 dub 2009, 20:48

fajn... zajtra to tak skusim zapojit... ak by som chcel regulaciu zosilnenia cez potenciometer, to by mi asi dost zkomplikovalo zivot vsak?

#30 Příspěvek od **Hill** » 05 dub 2009, 21:13

Jednodušší pro začátek bude zapojit do série s měřákem potenciometr asi 10k, kterým mu můžeš ubrat citlivost až na pětinu.
A teprve k tomu celému paralelně bude ta dioda.
Větší hodnota odporu v sérii s měřidlem zlepšuje linearitu, takže s nějakou přesnou kalibrací nepočítej, pro každou polohu poťáku by byla potřeba poněkud jinak zhuštěná stupnice. Ono to s poťákem vlastně nemá ani smysl nějak přesně kalibrovat, opakovatelnost nastavení stejného odporu ve stejném úhlu natočení nebývá právě pravidlem.
