Driver pro 9LED na 3x AAA

Zpráva

benik3 · #16 Příspěvek od **benik3** » 16 dub 2009, 19:34

Pouziji to zapojeni s mc34063.

Pracuje jako zdroj proudu, proud sérií LED je tedy konstantní a nezávislý na jejich proměnlivém Vf. Ale to si můžeš přečíst i pod obrázkem na webu.

.
Ja myslel ze takhle funguje i to normalni zapojeni. ???

jankop · #17 Příspěvek od **jankop** » 17 dub 2009, 12:42

Normální zapojení pracuje jako zdroj napětí. Zpětná vazba je z napěťového děliče. V tomto případě je zpětná vazba ze snímacího odporu proudu.

jade · #18 Příspěvek od **jade** » 11 říj 2009, 19:06

Jankop
Zháním zrovínka driver pro 2W power led, zvládl by ten ze Tvé stránky 700mA?
Dík...

benik3 · #19 Příspěvek od **benik3** » 11 říj 2009, 20:35

Co se tyce klasickeho zapojeni tak to 700mA zvladne (timhle proudem nabijim mobil), ale dost se zahriva. Co se tyce zapojeni od jankopa tak asi taky.

jankop · #20 Příspěvek od **jankop** » 12 říj 2009, 17:10

Záleží na vstupním napětí. V každém případě je ale zásadní problém, pokud je vstupní napětí měniče blízké Vf použité LED.

Návštěvník

jankop píše:Záleží na vstupním napětí. V každém případě je ale zásadní problém, pokud je vstupní napětí měniče blízké Vf použité LED.

Pokud je vstupní napětí o pár desetin V větší než Vf LEDky, je na místě použít lineární stabilizátor proudu (OZ + R + MOSFET).

jade · #22 Příspěvek od **jade** » 12 říj 2009, 20:27

Vstupní napětí má být 4,8 - 6V. Mosfetový lineární zdroj proudu jsem už stavěl, chci něco modernějšího 8-)

.

benik3 · #23 Příspěvek od **benik3** » 12 říj 2009, 21:25

Co neco takoveho? http://www.kutil.borec.cz/zvys_menic/zv_menic.html Je to na vyssi vykony.

jade · #24 Příspěvek od **jade** » 12 říj 2009, 22:30

To by se mi do svítilny asi nevešlo :wink:

!
Nó, v podstatě nepotřebuji zvyšující měnič, spíš jen proudový zdroj.

jade · #25 Příspěvek od **jade** » 14 srp 2010, 13:02

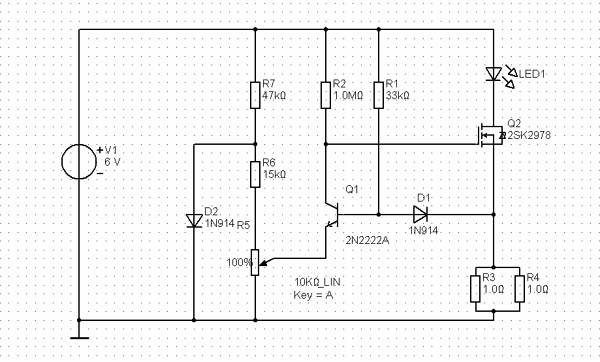

Mám postavený k 1W ledce zdroj proudu (níže na obrázku), k té 2W si představuju něco efektivnějšího, nejlépe spínaný zdroj proudu s možností nastavení svitu tlačítky. Přepínače se v zabahněných rukavicích zanášejí svinstvem a při častějším použití se mi už rozpadly.
Zdroje jako například tady http://amarokcz.wz.cz/LEDDRVSM.htm se mi zdají nevhodné, protože driver by měl konstantně napájet ledku od 4,8V do stavu vybité baterie, což je asi 3,8V. Čili step-down, který by se při klesajícím napětí přepnul do step-up.
Když tak mě prosím opravte.
Přepínání bych řešil externě, ale nejlepší by bylo, kdyby všechny funkce zvládl jeden obvod, např MCU.

AmarokCZ · #26 Příspěvek od **AmarokCZ** » 14 srp 2010, 13:37

jade: v takovém případě použij INVERTUJÍCÍ zapojení, které nevyžaduje přepínání mezi STEP-UP a STEP-DOWN, nevýhodou je nepatrně menší účinnost. To přepínání svitu je na první pohled jistě zajímavé, ale já mám u 2.5W LEDky vždy stejně zapnutou tu nejvyšší svítivost.
Pokud má zdroj napětí rozsah 4.8V až 3.8V, tak bych použil spíš lineární regulaci u které nebudou ztráty o tolik větší než u spínaného driveru (při 4.8V účinnost přibližně 80% s 2.5W LED).

Andrea · #27 Příspěvek od **Andrea** » 14 srp 2010, 13:48

AmarokCZ píše:Pokud má zdroj napětí rozsah 4.8V až 3.8V, tak bych použil spíš lineární regulaci u které nebudou ztráty o tolik větší než u spínaného driveru (při 4.8V účinnost přibližně 80% s 2.5W LED).

To využívá volnou energii nebo jak se taková účinnost počítá při 3.3V na LED a 4.8V na baterce?

AmarokCZ · #28 Příspěvek od **AmarokCZ** » 14 srp 2010, 13:56

Andrea: (3.8V×0.75)÷(4.8V×0.75A)=0.79

3.3V žádná výkonová LED nemá...

Andrea · #29 Příspěvek od **Andrea** » 14 srp 2010, 14:21

AmarokCZ píše:Andrea: (3.8V×0.75)÷(4.8V×0.75A)=0.79 3.3V žádná výkonová LED nemá...

A proč to na těch svejch stránkách píšeš (3.3V/700mA)? A proč mi svítí 2W LED výkonem 2W i když je na baterce 3.3V?

AmarokCZ · #30 Příspěvek od **AmarokCZ** » 14 srp 2010, 14:32

Andrea: 3.3V/700mA je tam psáno protože je ta LED tak prodávaná a všeobecně se u bílé počítá s 3.3V, ale už jsem to opravil tak aby se ti to líbilo

To že ti při 3.3V svítí LEDka na plný výkon je možný, ale zajímalo by mě která to je, já mám zkušenost s čínou a Philipsem a u nich je propustné napětí skoro 4V.
