#16 Příspěvek od **rnbw** » 31 srp 2009, 10:37

Marcelto píše:na tom druhom monitore som pozeral ten tranzistor 2sc5707 teda aspoň myslím že to bol on lebo je zašpinení od nejakého lepidla tak sa nedá čítať, je odspodu DPS priamo pod tlmivkou vedľa chladiču na výkonové diódy ale z neho ide spoj priamo na prepojovací konektor

To nie je 2SC5707. Tie su v invertore a su 4.

#17 Příspěvek od **miroja** » 31 srp 2009, 10:49

Marcelto píše:...na tom druhom monitore som pozeral ten tranzistor 2sc5707 teda aspoň myslím že to bol on lebo je zašpinení od nejakého lepidla tak sa nedá čítať, je odspodu DPS priamo pod tlmivkou vedľa chladiču na výkonové diódy ale z neho ide spoj priamo na prepojovací konektor, bodlo by schéma toho monitoru alebo aspoň toho zdroju. Neviem ako mi dnes vyjde čas tak skúsim ešte preletovať spoje okolo toho tranzistoru a ten druhí monitor skúsim pripojiť na druhé PC, zatiaľ všetkým vďaka za drahocenné rady.

To asi nebude ono. Tie tranzistory su blizko vn trafacikov invertorov . Su styri (aj tie tranzistory), pobliz kazdej dvojice tranzistorov by mal byt kondik M22/250V.

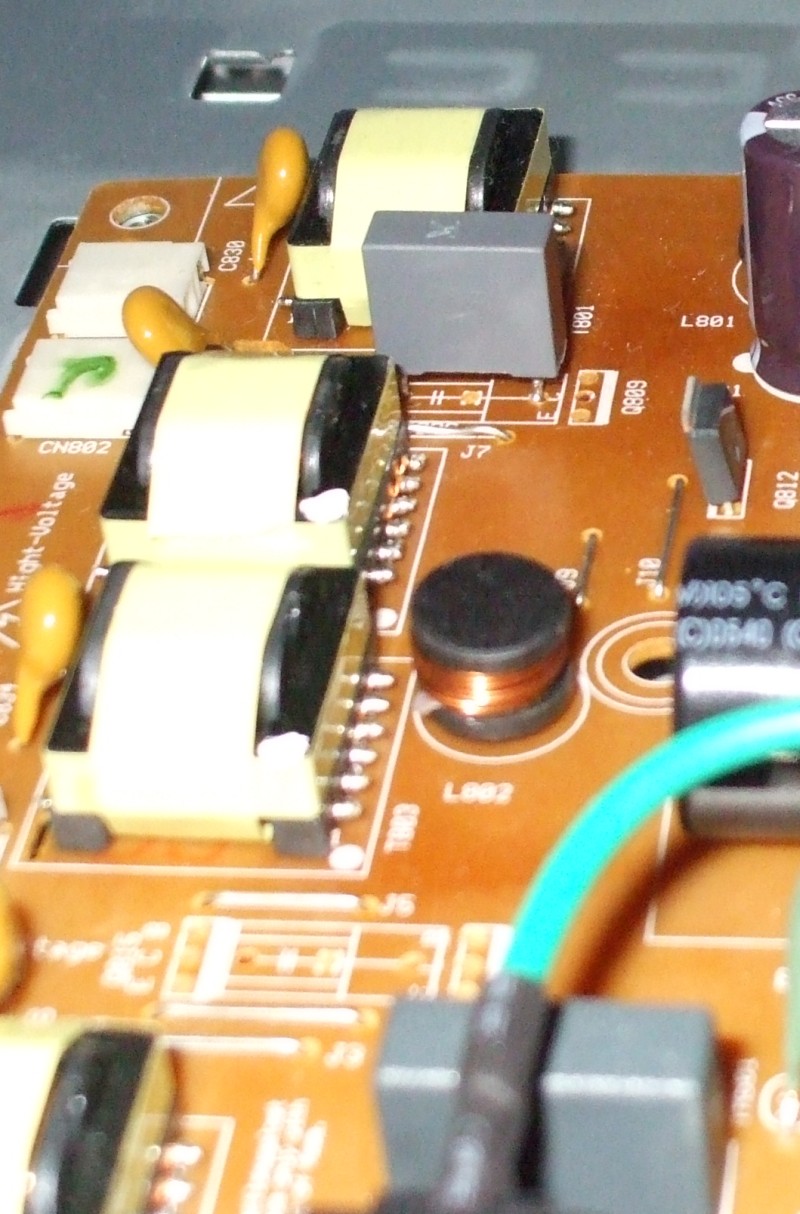

Na fotke dole pozri ten sedy krabicovy kondik. Vedla neho z oboch stran su tie tranzistory (na tejto fotke su vsetky 4 vyletovane a chyba tam aj druhy kondik).

Edit: Konecne sa mi po par hodinach podarilo uploadnut obrazok :-)

Marcelto · #18 Příspěvek od **Marcelto** » 31 srp 2009, 16:16

Jasne to mi je jasné že sú v invertore 4.ks po stranách toho krabicového kondenzátoru ale to je vlastne len to podsvietenie, leda by sme brali v úvahu že samotný LCD funguje ale ako písal rnbw asi to nie je tak ľahko vidieť idem to tam prespájkovať potom sa ozvem ako to dopadlo.

#19 Příspěvek od **rnbw** » 31 srp 2009, 18:34

Byvaju tam krasne studenaky, aj som sem niekde daval fotku.

Marcelto · #20 Příspěvek od **Marcelto** » 31 srp 2009, 19:44

Tak som to preletoval okolo tranzistorov aj všetky vývody transformátorov ale tam to vyzeralo OK viacej sa mi nepáčilo ako boli zapakované kondenzátore na výstupe VN a transformátore nie zo strany spojov ale zo strany súčiastok, tak som to všetko zospájkoval, výsledok je zatiaľ taký že LCD funguje už tri hodiny a zatiaľ sa závada neprejavila, ale radšej som ho pre istotu neposkladal ešte ho budem zajtra testovať ale vyzerá to že by to už konečne mohlo začať fungovať, teraz už len otázka čo stým druhým LCD, prečo je obraz namiesto čiernej len hnedo červený ?

#21 Příspěvek od **rnbw** » 31 srp 2009, 20:47

Skusal si RESET v menu? Ak to ma nahodou aj DVI vstup, tak ho vyskusaj.

Marcelto · #22 Příspěvek od **Marcelto** » 31 srp 2009, 21:17

Reset som skúšal ako prvé, DVI to má zajtra ho vyskúšam, dnes to už nestíham.

Marcelto · #23 Příspěvek od **Marcelto** » 01 zář 2009, 07:12

Tak asi takto, skúšal som to aj na druhom PC cez VGA a je to úplne to iste čierna nie je čierna ale tmavo hnedá, tak ako poradil rnbw som skúsil DVI a to funguje bez problémov tam je naozaj čierna čiernou, tak keď si to zhrnieme OSD aj DVI má farby OK len to WGA nefunguje tak ako by malo.

#24 Příspěvek od **rnbw** » 01 zář 2009, 14:00

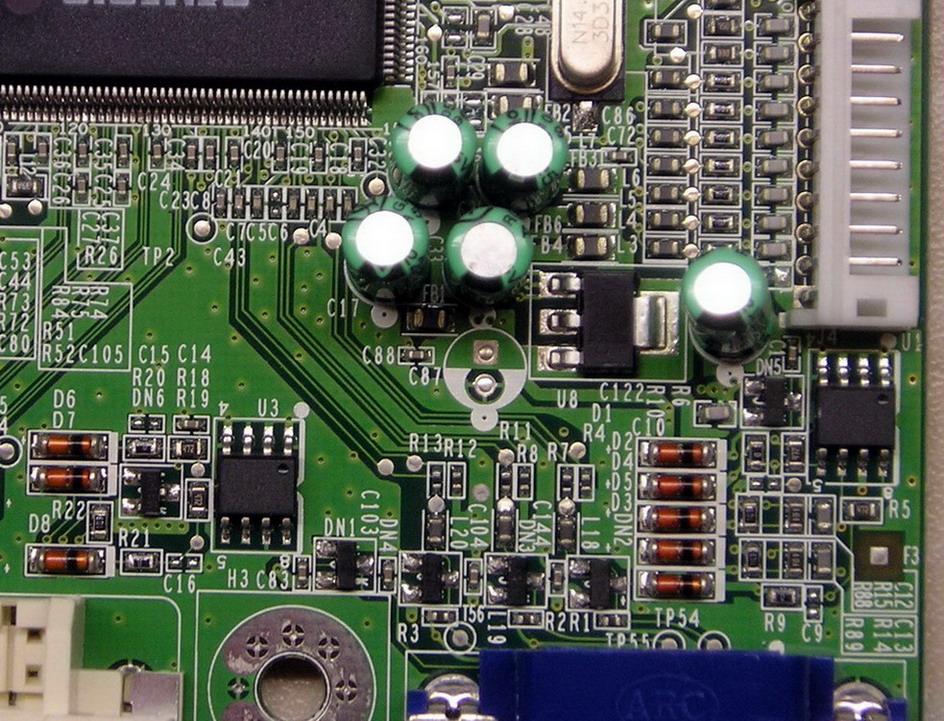

Tak potom skontroluj celu cestu RGB signalov od VGA konektora.

Marcelto · #25 Příspěvek od **Marcelto** » 02 zář 2009, 15:35

Tak zatiaľ som nič špatné nenašiel indukčnosť, tranzistore, odpore všetko OK aj cestičky na plošnom spoji som premeral teraz už ostávajú len premerať kapacity, v podstate to je všetko trojmo tak by mail biť všetky namerané hodnoty zhodné len neviem načo tam je ten štvrtí tranzistor a či je pripojený vôbec k VGA to musím ešte premerať ale dnes už na to nemám čas, je možné že by to mohol robiť nejakí studení spoj keď nič nenájdem tak to tam skúsim prespájkovať.

#26 Příspěvek od **masar** » 02 zář 2009, 16:04

Jen abys tomu víc neublížil. A co takhle použít recept dr. Skružného:
Skružný: No tak co dál?
Rambousek: Nesu pivo. Někdo zavolá: Platím! Já otočím hlavu, a už ji nedám nazpátek.
Skružný: Tak neotáčej hlavu, otáčej se celej...

Aplikuj to DVI. :wink:

Marcelto · #27 Příspěvek od **Marcelto** » 02 zář 2009, 19:33

masar píše:Jen abys tomu víc neublížil.

To mám trocha obavy aj ja tak preto ak si zatiaľ nie som na 100% istý tak nič zatiaľ nerozoberám len merám a merám, SMD popravde nie je moja parketa aj keď som už nejaké SMD veci robil, ono dokopy od toho VGA nič moc nejde sú tam tri tranzistore par kondenzátorov nejakí ten odpor, na to RGB ale ak by to robila niektorá vetva RGB tak by logicky musela chýbať niektorá farba ? Synchronizácia bude tiež v poriadku no musím to tam ešte premerať či na niečo prídem tak uvidím ? Tu u vrstvenej DPS sa zle orientuje ktorá súčiastka a spoj patrí k tomu VGA. Už som opravil hodne LCD ale s týmito dvomi som si nevedel rady no vlastne už len jeden ten druhý z pomocou drahocenných rad tu na fóre zatiaľ funguje, cením si čas majstrov pomôcť vyriešiť problémy druhých, menej skúsených a majú trpezlivosť poradiť.

Marcelto · #28 Příspěvek od **Marcelto** » 02 zář 2009, 19:40

Ešte som zabudol bol aj v servise a tam dotyčnému povedali že je to neopraviteľné alebo že by oprava bola drahšia ako kúpiť nové LCD.

#29 Příspěvek od **rnbw** » 02 zář 2009, 20:01

V niektorych servisoch je neopravitelne vsetko.

#30 Příspěvek od **rezis** » 03 zář 2009, 22:17

rnbw píše:V niektorych servisoch je neopravitelne vsetko.

Abych se zastal některých servisů. Někteří lidi to chtějí zadarmo
