V simulátoru mi vyšlo (celkem podle zkušenosti předpokládatelných) 20dB zisku s tím, že na kmitočtu 20Hz je zisk dokonce 27,4dB (červená křivka, uzel (1)). Celkový přenos včetně vazebního kondíku na výstupu je modrá křivka, uzel (12).
Zkrátka, jestli ti to místo zesilování zaslabuje, projdi si schéma a zapojení znovu. Taky si zkontroluj klidový proud koncových tranzistorů (i simulátor varuje, že proud řetězcem diod není dost velký, aby byly v saturaci - tedy je nutné vytočit trimr až těsně k hornímu konci dráhy tak, aby mezi emitory koncových tranzistorů byl rozdíl napětí nejméně 6mV (odpovídá 6mA). Při této hodnotě klidového proudu už lze dosáhnout přijatelného přechodového zkreslení.
- Přílohy
-

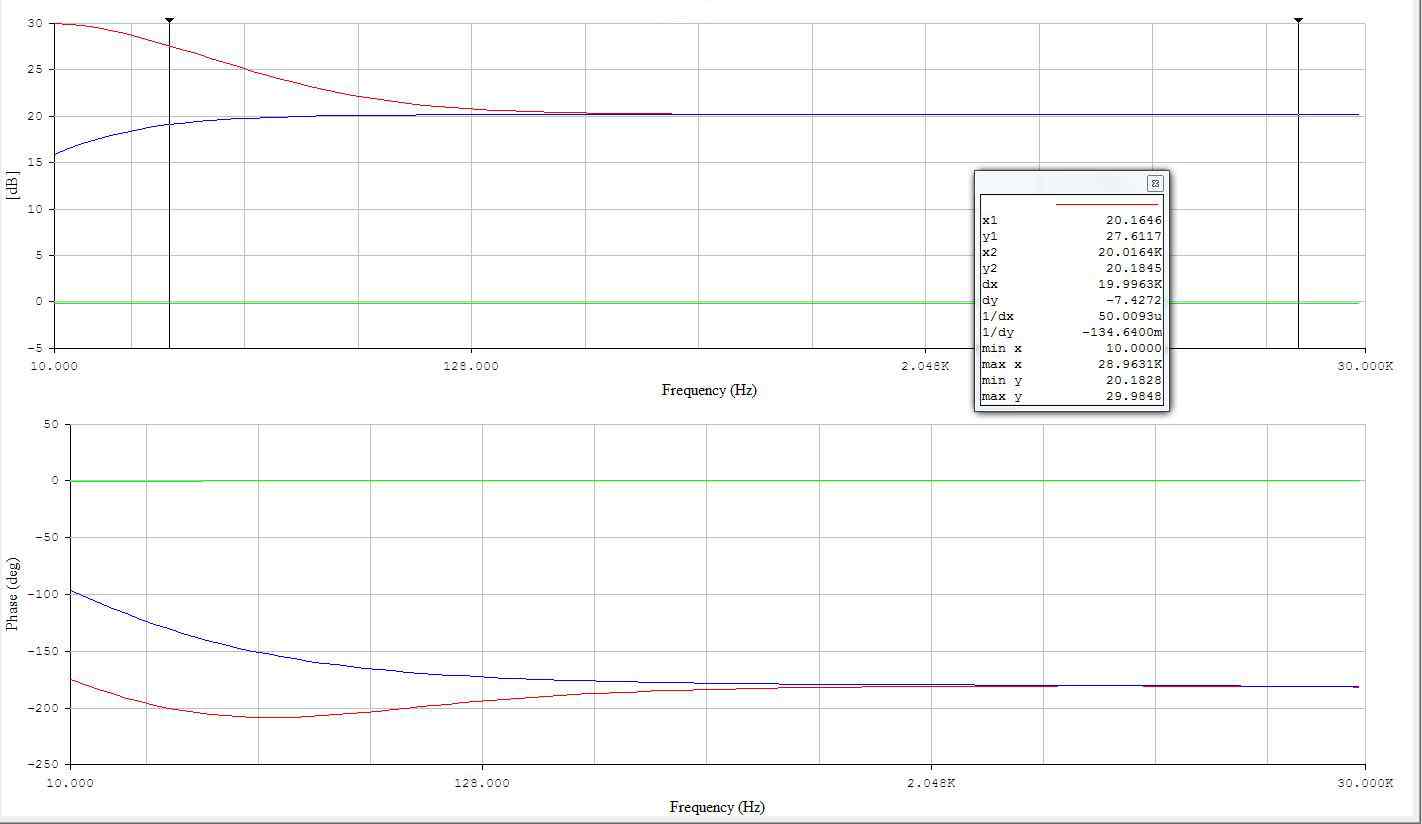

z2W1.jpg- Fialové křivky jsou kmitočtový a fázový průběh v uzlu (1), modré křivky sledují tuto závislost v uzlu (12), tedy na zátěži.
- (63.43 KiB) Staženo 63 x
-
ZS1W_DCPB.gif- Stejnosměrná napětí v hlavních uzlech (jsou dole ve schématu očíslované)
- (6.88 KiB) Staženo 62 x
-
ZS1W.gif- (10.15 KiB) Staženo 126 x
Nehledě k tomu, že po špatných zkušenostech s kompatibilitou podobných programů ve Vistách si těžko můžu dělat iluze o tom, že bych tento program ještě rozchodil v něčem novějším.
Ale v posledních dnech tu byly odkazy na simulátory zdarma - pokoukej po Bastlírně.
Zátěž sluchátkem nebo reproduktorem 16 ohmů je připojená k výstupu mezi uzel (12) a kostru.
Klidový proud nastav na základě měření napětí na emitorových odporech koncových tranzistorů trimrem, co je napájený úbytkem napětí na diodách. Že to má být mezi uzly (2) a (3) napětí asi 6mV (pro začátek), už jsem psal. Samozřejmě se pak klidový proud došlechtí tak, aby byl co nejmenší, ale nezpůsoboval ještě přechodové zkreslení - to je nejlépe pozorovatelné osciloskopem při malých úrovních. Vstup Y osciloskopu se připojí paralelně k zátěži a zesilovač budíš sinusovým signálem o kmitočtu nejlépe 1kHz, na kterém už není výsledek ovlivněný reaktancemi.
Samozřejmě trimrem M15 musíš nastavit symetrii zesilovače tak, aby v uzlu (1) byla polovina napájecího napětí. To jde i bez klidového proudu a po jeho prvním nastavení se jen prvním trimrem jemně doladí. Já mám ve schématu odpor 56k, ale vzhledem k rozptylu parametrů tranzistorů může být potřebná velikost tohoto odporu odlišná.
- Přílohy
-
oscilogram_bkp.gif- Oscilogram přechodového zkreslení při nulovém nebo velmi malém klidovém proudu (Uvst sníženo na 5mV, zvětšená citlivost osciloskopu). To má do sinusovky daleko.
Zkreslení špiček při tak malém signálu je způsobené rovněž malým klidovým proudem. - (17.89 KiB) Staženo 66 x
-
oscilogram_nast.gif- Oscilogram signálu na zátěži (Uvst=75mV, f=1kHz), zesilovač potřebuje jemně seřídit symetrii
- (17.71 KiB) Staženo 66 x
To si uložím a prostuduju.Tak jsem znovu projel já i kluk desku a zapojení a nic jsme nenašli co by bylo špatně snad jen že odpor a kondenzátor vedoucí z uzlu odporů 5k6 a 1k2 na kondík 200mikro mám já obráceně.Napřed kondík a potom odpor.Nemůže to být vada?Už mě napadá jen vadná některá ze součástek
Máš vůbec změřené ty koncové tranzistory? Některé série KF měly takovou zajímavou závadu - z ničeho nic se jim odpojil kolektor uvnitř pouzdra. Takže v tomto zapojení se zesilovač bez zátěže tváří jako funkční, jen nelze nastavit klidový proud, je stále moc malý, protože do emitorových odporů jde jen proud, který zvládne dělič v bázích dodat - a ten je hodně malý, protože má pouze řídit, jak moc budou otevírat koncové tranzistory. Ale žádný proud přivedený přes kolektor(y) tam v případě odpojeného kolektoru nepoteče, fungují jen diody báze-emitor!
Při připojení zátěže pak samozřejmě zesilovač zeslabuje, protože ji proudově neuživí.
Zkontroluj to. Jinde už snad závada být nemůže.
