Tesla, obvod hybridní WNC 031H

Zpráva

Davidus · #16 Příspěvek od **Davidus** » 25 kvě 2010, 23:04

WNC030 kdybys chtěl.. nebo někdo jiný

precizek · #17 Příspěvek od **precizek** » 25 kvě 2010, 23:37

O WNC030 zájem mám. Psal jsem SZ.

BOBOBO · #18 Příspěvek od **BOBOBO** » 26 kvě 2010, 06:27

Ale naopak , v tom měřícím schema vidím zapojení komplementárního konce-předzesu o velmi malém výstupním odporu , omezeném pouze velikostí napájecího napětí . A podle použitého vstupu buď pro ss nebo st aplikace . V době vzniku u nás to byl nízkoúrovňový konec , který potřeboval dodat 2! součástky k plné funkci .

jakubrosler · #19 Příspěvek od **jakubrosler** » 26 kvě 2010, 15:52

A víš, které dvě to byly a kam je zapojit? Také mám několik těchto obvodů.
Jinak bych potřeboval datasheet obvodu WQD100

precizek · #20 Příspěvek od **precizek** » 26 kvě 2010, 23:22

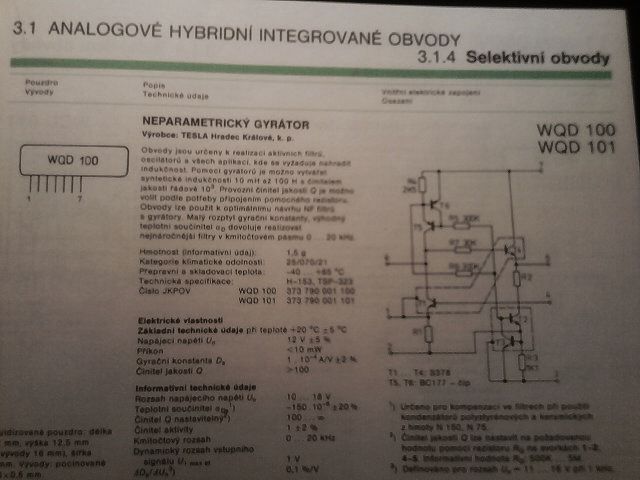

Datasheet obvodu WQD100 mám,ale foto je v hrozné kvalitě-foceno mobilem

WNC031 i WQD100 bych případně koupil do své sbírky hybridních IO.

BOBOBO · #21 Příspěvek od **BOBOBO** » 27 kvě 2010, 06:28

No zapojíš to podle měřícího zapojení , přidáš trimr a elyt a ten komplementár , místo R8j dáš repro a při vstupu 3mV , bude na repru 300mV a když zapojíš vstup přes ten integrovaný kond tak zapojíš jen zdroj signálu . O dstupu není zmínka , ale bude poplatný době .

pida_m · #22 Příspěvek od **pida_m** » 27 kvě 2010, 10:17

a nepoužívalo se to také v radiostanicích PR 31 a výše ? Tam je spousta hybridů.

OK2STO · #23 Příspěvek od **OK2STO** » 27 kvě 2010, 10:44

V PR31 se používaly tyto hybridy :
WTD046,WNC047,WNC045,WNC046,WQF200,WDD034,WDC009,WTD045,
WNB053,WNC048,WTD047,WTD049,WNC049,WTD048,WDD033,WTD050,
WRS200.
Jarda

OK2STO · #24 Příspěvek od **OK2STO** » 27 kvě 2010, 10:53

Další osazení stanic:¨
Tesla PR35 hybridy : WTD014,WNC011,WNC015,WNB012,WNC014,WNC013,WTD015,WTD044,
WNC050.

Tesla PR36 a PR37 :
WTF017,WND024,WNC056,WTD058,WTD059,WND026,WNC050,WQF200,
WNC060,WNC015,WNC059,WDC016

Jarda

Jirka · #25 Příspěvek od **Jirka** » 04 čer 2010, 10:47

patrikvarga píše:Net nemlčí:

Kde se ty datasheety dají najít?

#26 Příspěvek od **zdenoeddie** » 04 čer 2010, 15:20

Prosim Vas datasheet k WNC030? Pripadne ak by niekto chcel mam par kusov. Dakujem

OK2STO · #27 Příspěvek od **OK2STO** » 04 čer 2010, 19:38

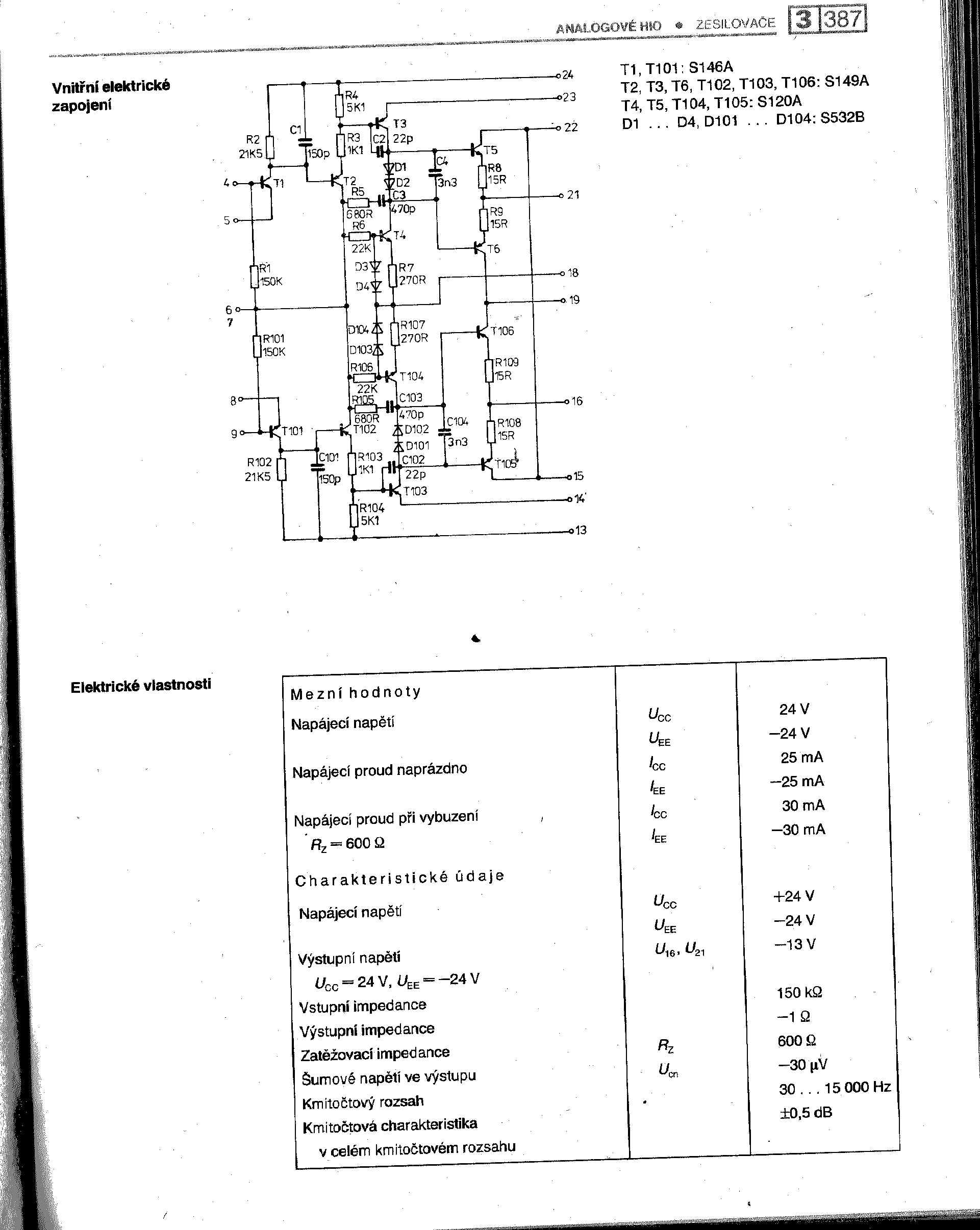

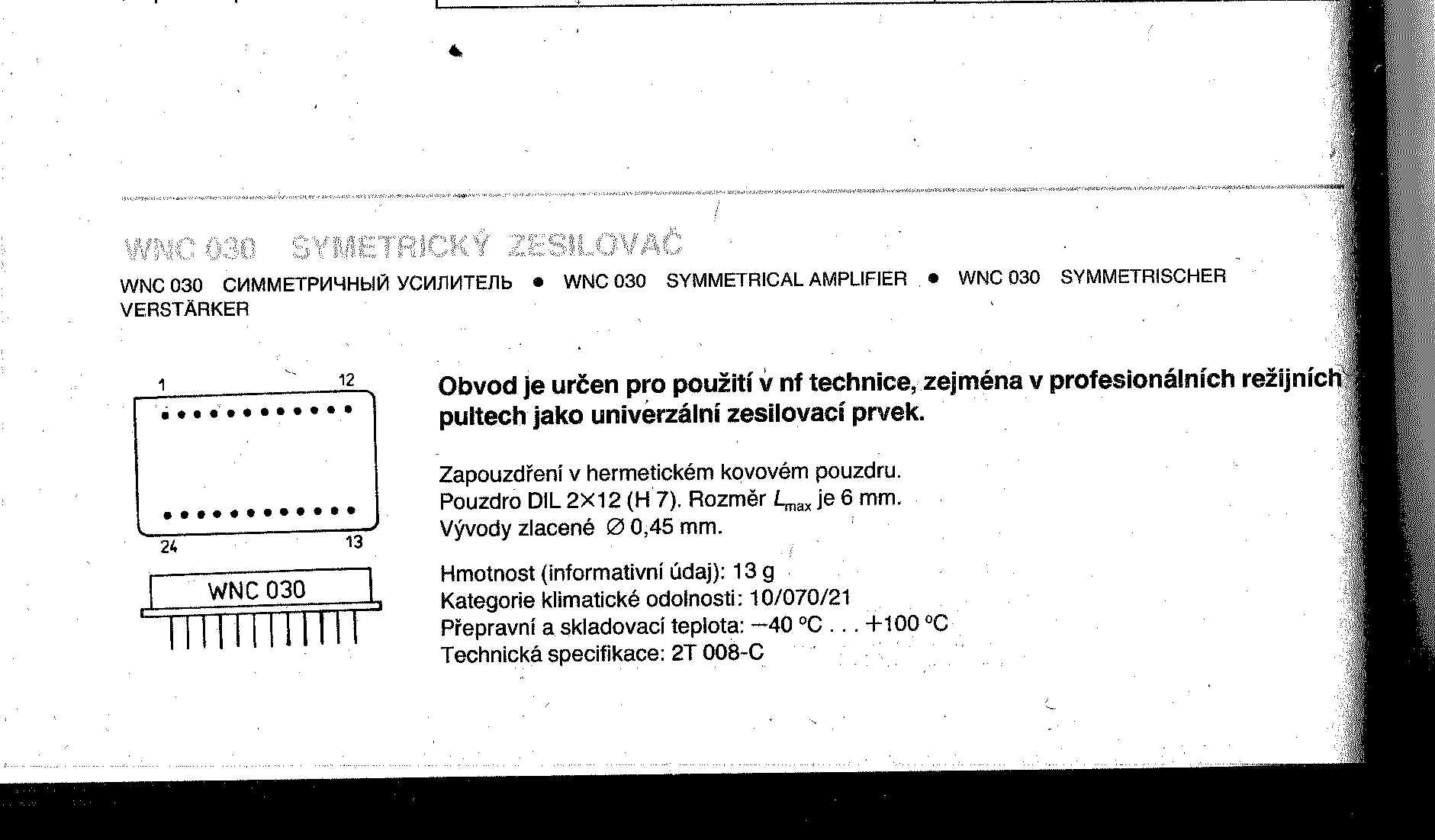

posílám datasheet WNC 030 1.část
jarda

OK2STO · #28 Příspěvek od **OK2STO** » 04 čer 2010, 19:39

WNC 030 2.část

#29 Příspěvek od **zdenoeddie** » 04 čer 2010, 20:19

Dakujem velmi pekne

....a nahodou peknu schemicku k tomu nema nikto? na nejaky pekny sluchatkac

matus15 · #30 Příspěvek od **matus15** » 04 čer 2010, 21:34

zdeno: Používalo sa to v štúdiových mixoch Tesly Elektroakustika, možno bysom našiel schému, tuším že to tam slúžilo ako predzosilňovač ku mikrofónu, spolu s vstupným vajíčkom, foto:
http://img.auctiva.com/imgdata/5/5/0/3/ ... 5277_o.jpg
http://img.auctiva.com/imgdata/5/5/0/3/ ... 5503_o.jpg
