Zesílení signálu z modulátoru

Zpráva

ZdenekHQ · #16 Příspěvek od **ZdenekHQ** » 23 lis 2010, 14:50

Malá oprava - 14.3cm. Opraveno i v předchozím příspěvku.

Quatro · #17 Příspěvek od **Quatro** » 23 lis 2010, 15:21

Dnes to už nestihnu, ale zítra tady něco postavím a dám vědět.

ZdenekHQ · #18 Příspěvek od **ZdenekHQ** » 23 lis 2010, 15:22

Jo, a těch 522 Mhz je kanál 27, ne 20. Nosná obrazu je 519.25MHz.

Quatro · #19 Příspěvek od **Quatro** » 24 lis 2010, 10:07

ZdenekHQ píše:http://www.cb-decin.cz/view.php?cisloclanku=2007080002

Takže čtvrtka je 14.3cm, ovšem měla by mít něco jako protiváhu. Jak ta anténa "netáhne", můžeš tam mít "výkon", jaký chceš, ale nevyzáříš ho.

A ten matchbox na výstupu tam udělá taky dost práce, doporučuju dva kapacitní trimry 6p a 1-2 závity drátu na průměr 3mm.

http://www.volny.cz/cb16/bast.htm#match

Tak že, MB jsem postavil zapojil a nastalo mírné zlepšení, ale bohužel není to ono, asi to bude chtít opravdu nějaký malý konec za ten MAV.

ZdenekHQ · #20 Příspěvek od **ZdenekHQ** » 24 lis 2010, 10:55

Bez měřáku jsi v háji - jakou máš úroveň na výstupu ?

To MAV má výhodu vhodné výstupní impedance 50ohm, výkonově 17dBm (což je docela dost, pokud nemáš dům ze železobetonu). S tranzistorem budeš muset trošku experimentovat.

ZdenekHQ · #21 Příspěvek od **ZdenekHQ** » 24 lis 2010, 11:29

Mimochodem, ve vyřazených telefonech Nokia NMT je použit tranzistor BLT80, má docela dobrý parametry na pokusy.

Quatro · #22 Příspěvek od **Quatro** » 24 lis 2010, 11:50

Bohužel úroveň ti neřeknu, protože měřák k měření nemám. postavil jsem si jen orientační měřič pole. Pokusím se použít ještě jiný modulátor, nebo se naštvu a postavím něco z netu je tam toho spousta. Třeba tady: http://homepage.eircom.net/~yellowbeard/tvrigs.htm

VF není zrovna moje silná stránka, tak to bude metoda pokus omyl

)

Mimochodem ten tranzistor už mě taky napadl a není ani drahý, ten MAV by s jeho vybuzením neměl mít větší problém. Mají ho zde: http://cz.farnell.com/jsp/displayProduc ... 3091920700

Crifodo · #23 Příspěvek od **Crifodo** » 24 lis 2010, 12:50

myslím že se starým BFR96 by to šlo taky, něco na způsob
http://www.qsl.net/zl1wtt/uhf_amps.htm
jak tam píšou, hlavně nepřebudit :roll:

kdysi ty tranzistory stály asi 30 Kčs,-

Quatro · #24 Příspěvek od **Quatro** » 24 lis 2010, 12:56

Crifodo píše:myslím že se starým BFR96 by to šlo taky, něco na způsob
http://www.qsl.net/zl1wtt/uhf_amps.htm
jak tam píšou, hlavně nepřebudit
kdysi ty tranzistory stály asi 30 Kčs,-

Těch tady mám spoustu, ale už jsem objednal BLT80 tak uvidíme co z toho bude. Teď hledám vhodné schéma zesilovače na netu je toho spousta tak nevím co. Nakonec jde o test, tak to nemusí být buh ví co. Kdyby jste někdo čirou náhodou měli nějaké schém, tak sem s ním.

ZdenekHQ · #25 Příspěvek od **ZdenekHQ** » 24 lis 2010, 13:05

Z BFR96 se toho dá dostat hodně, ale už má podle mě svoje léta za sebou. Přece jenom jsou modernější součástky a dají se celkem levně vytěžit z vyřazené NMT techniky apod.

V NMT Nokia je taky solidní hybridní koncák, ale je laděnej kolem 460Mhz a na 520Mhz už nemusí moc dobře fungovat

ZdenekHQ · #26 Příspěvek od **ZdenekHQ** » 24 lis 2010, 13:09

Quatro píše:Těch tady mám spoustu, ale už jsem objednal BLT80 tak uvidíme co z toho bude. Teď hledám vhodné schéma zesilovače na netu je toho spousta tak nevím co. Nakonec jde o test, tak to nemusí být buh ví co. Kdyby jste někdo čirou náhodou měli nějaké schém, tak sem s ním.

Vhodný zapojení máš přímo v katlistu.

Quatro · #27 Příspěvek od **Quatro** » 24 lis 2010, 13:44

ZdenekHQ píše:
Quatro píše:Těch tady mám spoustu, ale už jsem objednal BLT80 tak uvidíme co z toho bude. Teď hledám vhodné schéma zesilovače na netu je toho spousta tak nevím co. Nakonec jde o test, tak to nemusí být buh ví co. Kdyby jste někdo čirou náhodou měli nějaké schém, tak sem s ním.

Vhodný zapojení máš přímo v katlistu.

Ano, právě na to koukám, jestli je to ono. http://www.nxp.com/documents/data_sheet/BLT80.pdf Miluji výrobu cívek.... :evil:

ZdenekHQ · #28 Příspěvek od **ZdenekHQ** » 24 lis 2010, 14:13

Neboj se, žádné kritické nejsou potřeba. Do kolektoru dáš cca 1cm drátku a za to ten pí článek, buzení se obejde bez cívek.

ZdenekHQ · #29 Příspěvek od **ZdenekHQ** » 24 lis 2010, 14:20

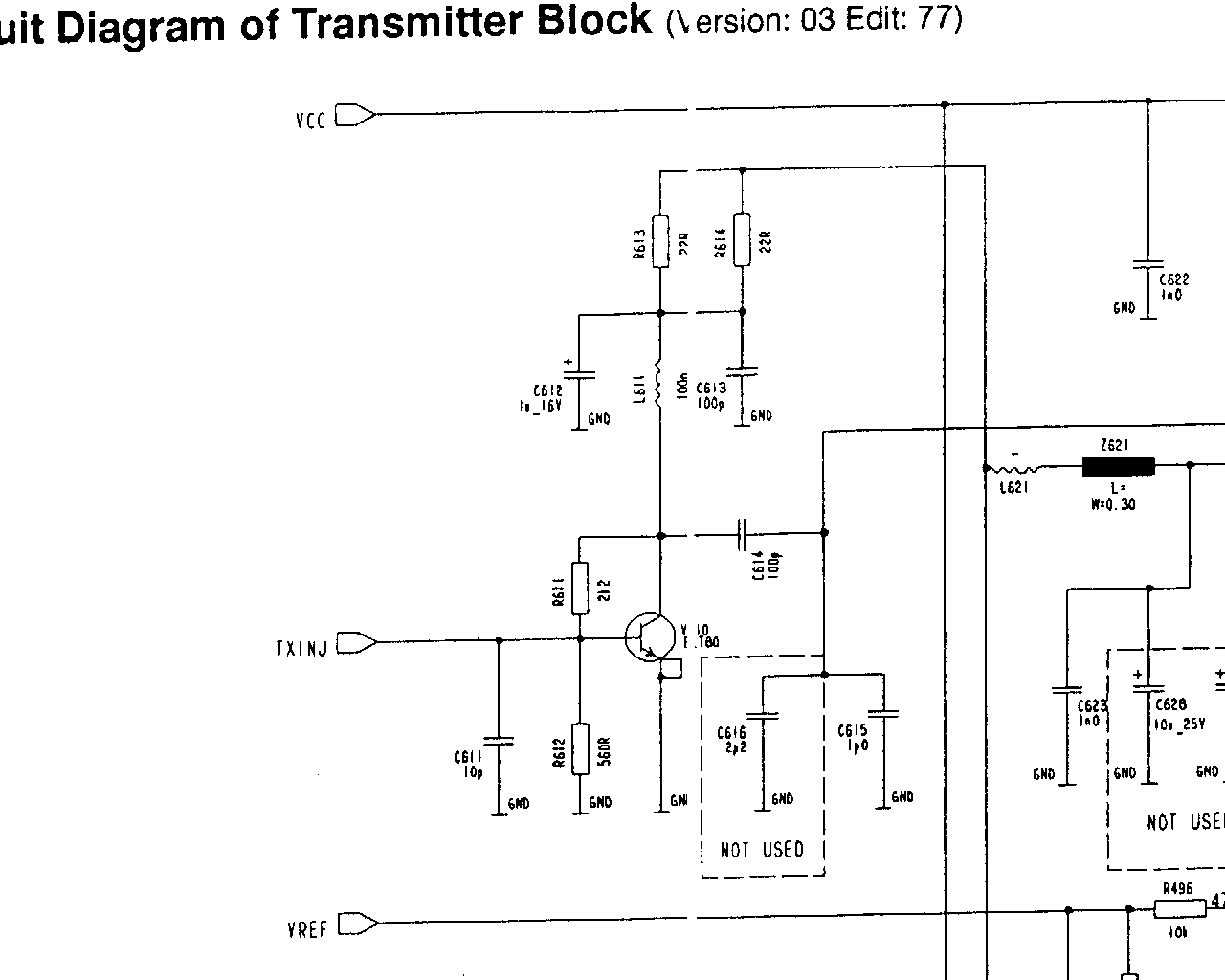

Budič VF konce s BLT80 z Nokie.

Sorry za příšernou kvalitu.

Quatro · #30 Příspěvek od **Quatro** » 24 lis 2010, 15:42

ZdenekHQ píše:Budič VF konce s BLT80 z Nokie.

Sorry za příšernou kvalitu.

Super, vrznu to plechové krabyčky a uvidím, na tohle nebude potřeba ani tišťák. Bohužel firma, kde jsem tranzistor objednal má příšerné dodací lhůty, tak si ještě počkám.. Jinak dík za schéma, jde to přečíst docela v pohodě.
