Jak efektivně snížit 19V na 16V ?

Zpráva

Banda · #16 Příspěvek od **Banda** » 24 úno 2011, 22:13

Oba dej na chladič a 78L05 určitě nepoužít.

milan222 · #17 Příspěvek od **milan222** » 24 úno 2011, 22:22

topit budou tak 5W coz neni moc... ja delam ve videu pro verak z 24V 12 prez 7812 a nehreje se. je na malem chladici (kus plechu) ktery sem prilepil tavickou za neakej plast naboku videa...
co topi spocitas tak, ze vynasobis napeti co musi stabilizator snizit a proud ktery zere to za stabikem...

odie · #18 Příspěvek od **odie** » 24 úno 2011, 22:32

A kolik wattů vydrží ty varianty L ? Nějak to nemůžu najít.
Kondíky jsem našel cca 220nF na vstupu a 100nF na výstupu.
Těch 5V bude lepší dělat z upravených 12 V nebo rovnou z 19 V?

feliz_navidad

Zapomeň na to L-ko, reálně trvale vydrží tak 0,3W, max. 0,5W. Vždyť to má pouzdro jako BC547.
V tomhle případě je vcelku jedno, jestli to uděláš z 12V nebo z 19V.

kovka · #20 Příspěvek od **kovka** » 24 úno 2011, 23:05

Nebo napr pro 12V v designu jako rada 78xx bez chladice jako DC/DC konvertor, i kdyz cenove je to nekde jinde.
http://www.soselectronic.cz/a_info/reso ... e/TSR1.pdf

#21 Příspěvek od **jjilek** » 25 úno 2011, 09:38

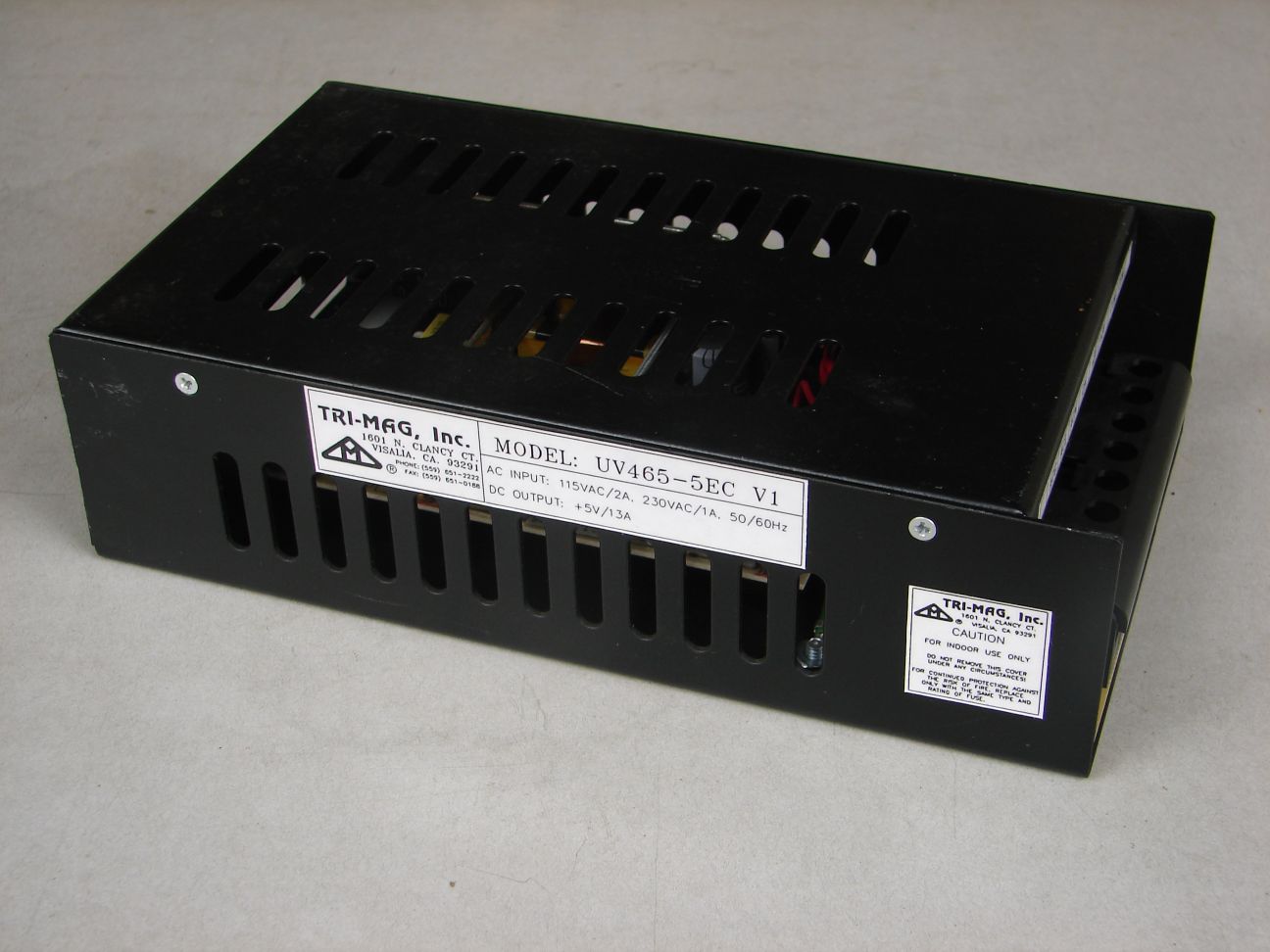

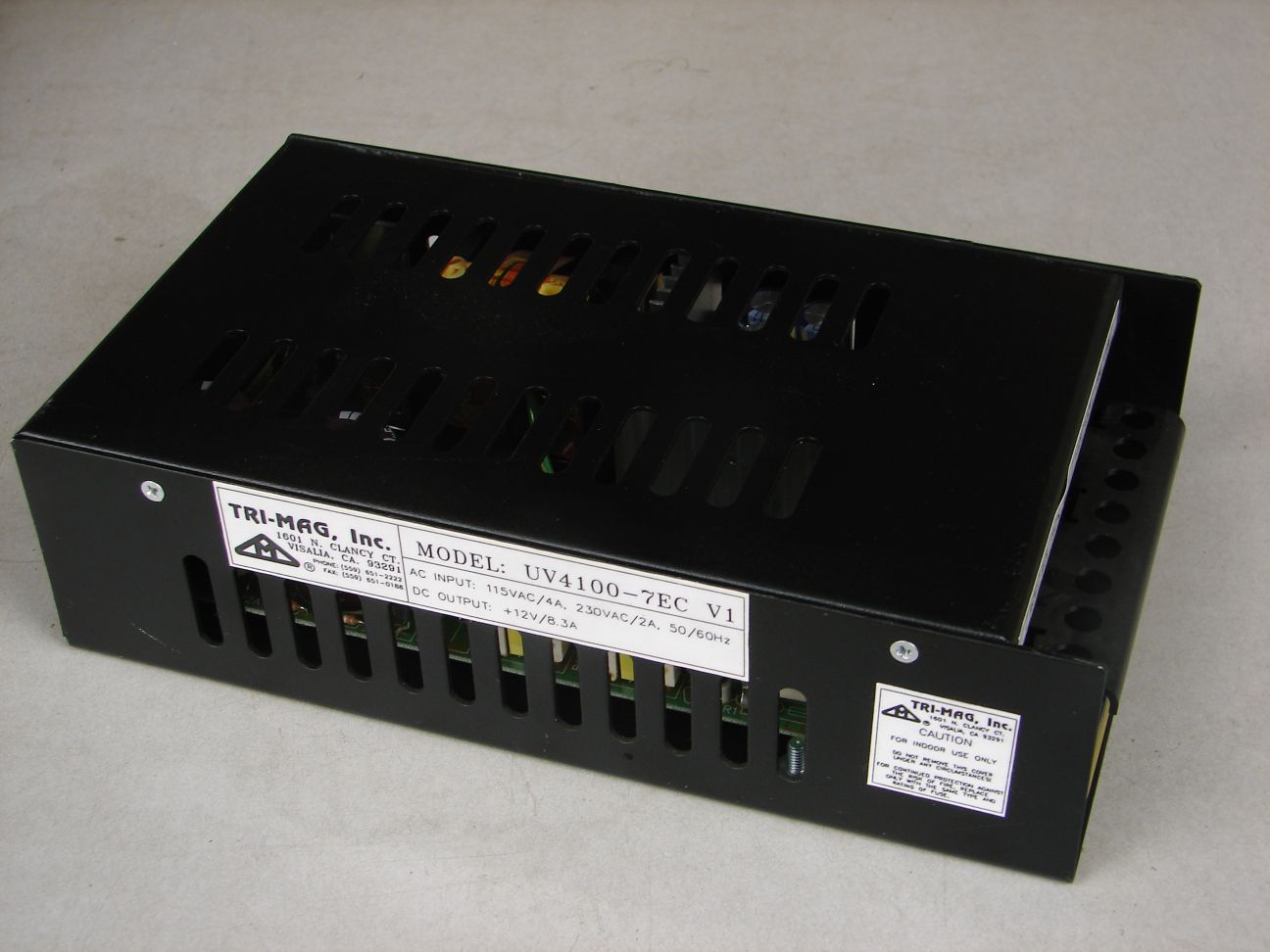

Mám průmyslový zdroj 12V/8A, určitě by se hodil. Za cenu toho z Aukra (+pošta) je Tvůj. Mám i stejně velký na 5V. Ten bude asi moc výkonný, bude stačit home made s MH7805 nebo nějaký spínaný adapter.

http://www.tri-mag.com/PowerSupplies/EC&EU65.pdf
http://www.tri-mag.com/PowerSupplies/EC&EU100.pdf

odie · #22 Příspěvek od **odie** » 25 úno 2011, 10:48

Zdroj už koupený mám. Těch 19 V se mi tam hodí právě taky a hlavně vyšší výkon.

Generalsound · #23 Příspěvek od **Generalsound** » 04 bře 2011, 19:06

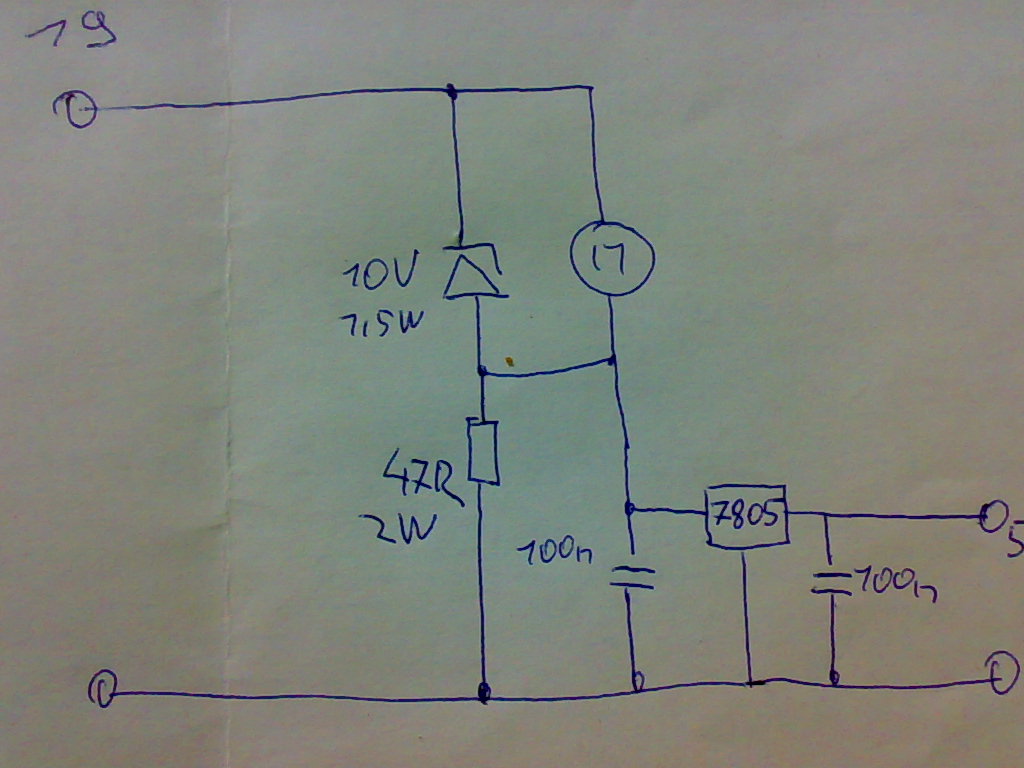

Pokud stačí na větráky 10V.... Na stabilizátoru bude okolo 400 mW. Takže v TO 220 i bez chlazení

male_zvire · #24 Příspěvek od **male_zvire** » 13 bře 2011, 21:12

Zdravím, nevím jestli se můžu vetřít do tohoto tématu, ale mám obdobný problém. Potřebuji z 15V stejnosměrných (obdélníkový průběh 0-15V) vyrobit 6V, 4A pro napájení tohoto: http://www.eshop-rychle.cz/model-rozumn ... /235-EDF40 ale bez toho abych zároveň vyrobil přímotop.
Prohledával jsem toto fórum a pochopil jsem že se stabilizátorem 78xx mám smůlu, ale stejně mi to nedá se nezeptat: když bych použil tento stabilizátor spolu s výkonovým tranzistorem jako třeba zde: http://panwiki.panska.cz/images/4/43/Ser_stab_apl4.png tak by to také hodně hřálo?
Pokud je předchozí nápad blbost a musím se uchýlit k DC/DC měniči tak bych potřeboval poradit jak třeba z tohoto: http://www.elektroworld.h51.eu/modules. ... cle&sid=92
dostat mnou požadované parametry (6V, 4A)

Předem díky za jakékoliv rady

T.

#25 Příspěvek od **masar** » 13 bře 2011, 22:18

male_zvire píše:...Potřebuji z 15V stejnosměrných (obdélníkový průběh 0-15V) ...

Ale to není 15V stejnosměrných. To je střídavé napětí(spíš stejnosměrné tepavé) obdélníkového průběhu s neznámou frekvencí a střídou. :wink:

male_zvire píše:...ale stejně mi to nedá se nezeptat: když bych použil tento stabilizátor spolu s výkonovým tranzistorem jako třeba zde: http://panwiki.panska.cz/images/4/43/Ser_stab_apl4.png tak by to také hodně hřálo?...

Hřálo by to úplně stejně. Asi kvůli zákonu o zachování energie. :wink:

male_zvire píše:...Pokud je předchozí nápad blbost a musím se uchýlit k DC/DC měniči tak bych potřeboval poradit jak třeba z tohoto: http://www.elektroworld.h51.eu/modules. ... cle&sid=92
dostat mnou požadované parametry (6V, 4A)...

Těžko, jedná se o step-up měnič s proudem do 150mA. :wink:

Ale lze použít jiné obvody např. MC34063 s výkonovým tranzistorem. Je o něm i tady na bastlírně dost napsáno. Stačí trochu pohledat. :wink:

Ale napřed si o DC-DC měničích něco přečti. Bude to užitečné.

Andrea · #26 Příspěvek od **Andrea** » 13 bře 2011, 23:31

Když je to jenom kladné, tak to není střídavé, spíš stejnosměrné tepavé.

male_zvire: Co je to zač, z čeho to leze?

#27 Příspěvek od **masar** » 13 bře 2011, 23:33

Ano, dík za opravu. :wink:

male_zvire · #28 Příspěvek od **male_zvire** » 14 bře 2011, 00:00

Andrea: nevím jak se to přesně jmenuje, napájí a řídí se pomocí toho serva v RC modelu. Vím že to má 15V, max 5A.

masar: takže ani jedno schéma jsem nenašel dobře

Moje znalosti elektrotechniky jsou takové, že když dostanu schéma tak ho dokážu převést do praxe, ještě sem tam něco dokážu vymyslet s rezistorem, diodou a kondenzátorem, ale tím to všechno končí. Pokud jsem tě dobře pochopil, tak tohle: http://www.fotoamater.cz/elektro/konstr ... proudu.htm (to dole) už by mělo být lepší, jenom to upravit pro vyšší napětí a proud?

Díky

#29 Příspěvek od **masar** » 14 bře 2011, 07:54

Ne, to cos našel je zapojení zdroje proudu a ty potřebuješ zdroj [b]napětí.
Něco podobného jako tady:

Pro napětí 6V stačí jen změnit úměrně hodnotu děliče R2/R1,R3
Pro dosažení většího výstupního proudu je třeba navrhnout tlumivku L1 příp. pracovní kmitočet.
K tomu dobře poslouží on-line kalkulačka na netu. Třeba zde
:wink:

male_zvire · #30 Příspěvek od **male_zvire** » 14 bře 2011, 17:44

Díky za vysvětlení a schéma

Azbuka sice není moje hobby, ale s pomocí překladače jsem sem-tam něco i pochopil.
Jenom bych měl dotaz k té online kalkulačce. Zadal jsem tam Vin 15V, Vout 6V, Iout 4000mA. Významu Vripple a Fmin se spíš dohaduji, tak jsem obojí nastavil na 100 a při výpočtu to začalo křičet že "Switch peak current 8000mA exceeds 1500mA limit!", ale vygenerovalo mi to toto:

Kód: Vybrat vše

Ct=178 pF
Ipk=8000 mA
Rsc=0.038 Ohm
Lmin=4 uH
Co=100 uF
R1=2.4k R2=9.1k (5.99V)

Tak nevím jestli jsem to taky vyplnil blbě nebo jo a hlavně kde seženu rezistor 0.038Ohm... :roll:
