#16 Příspěvek od **tomasjedno** » 20 zář 2011, 14:56

Existují i pojistkové odpory vytvořené poskládáním odporu + tavné pojistky do jednoho pouzdra.

Andrea · #17 Příspěvek od **Andrea** » 27 zář 2011, 12:27

Nebudu zakládat nové téma.

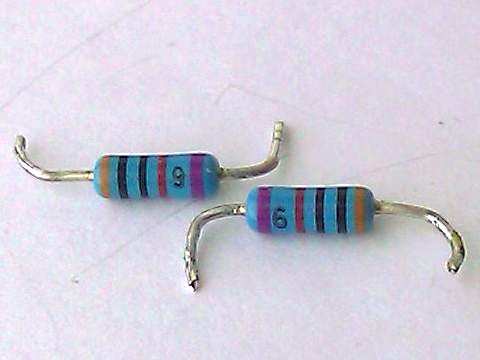

Tuší někdo, co znamená ta šestka (devítka)?

#18 Příspěvek od **forbidden** » 14 čer 2016, 20:38

Oživím toto vlákno, potřeboval bych identifikovat odpor, na 99 % je to pojistkovej odpor, nebo možná přímo pojistka. Pouzdro jako standardní 0207, barva podkladu béžová a uprostřed jeden černej proužek. Měřením jsem zjistil, že to má 10 mΩ. Netuší někdo co to je?

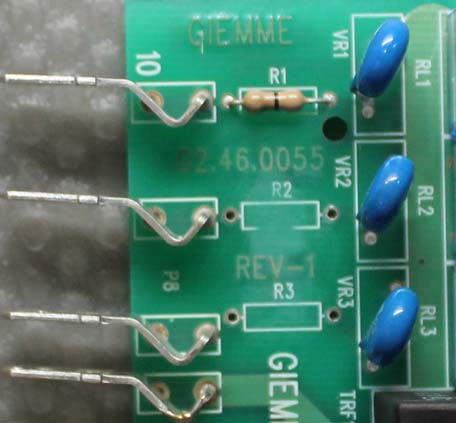

Ještě fotka, R1 jsem měřil, R2 a R3 byly na uhel.

lesana87 · #19 Příspěvek od **lesana87** » 14 čer 2016, 20:56

Černá je 0, takže nulový odpor - propojka.

#20 Příspěvek od **forbidden** » 14 čer 2016, 20:58

Proč by tam dávali propojku? Pod ní nic nevede, žádný cesty, který by bylo potřeba přemostit. Leda by počítali s maximálním proudem té propojky a s tím, že při problému shoří.

Tak asi je to fakt propojka, našel jsem v katalogu obrázek. Prostě levná náhrada pojistky.

Díky.

danhard · #21 Příspěvek od **danhard** » 14 čer 2016, 21:56

Ty další pozice nejsou osazený, tak tam asi na něco propojka je, třeba na konfiguraci.

A nulový odpor nemá definovanou funkci pojistky, ale je tam proto, aby to byla "součástka".

#22 Příspěvek od **forbidden** » 14 čer 2016, 22:25

Ty další pozice byly právě na uhel, proto jsem je vyndal a DPS očistil. Jsou to silový výstupy přímo z relé na ty fastony. Jen prostě v sérii s tímto odporem/propojkou. Definovanou funkci sice nemá, ale místo něho šla v pohodě jen natáhnout cestička přímo od relé k fastonu. Je to po zkratu na výstupu a jediný co odešlo byly ty odpory, takže asi nějak místo pojistky plánovaný byly. Jsou to italové.

dobrman · #23 Příspěvek od **dobrman** » 14 čer 2016, 22:41

třeba plošňák pro různý typy, ve kterých může místo toho být jiná součástka , která v tomhle případě není nutná, tak tam prdli propojku
(přiznávám, že jsem se s takovou propojkou ještě nesetkal)

danhard · #24 Příspěvek od **danhard** » 14 čer 2016, 22:43

V tý velikosti jsou pojistky definovaný, ale nízkonapěťový.
Takže jako "záchrana" to tam být může, aby nehořel tišťák

dobrman · #25 Příspěvek od **dobrman** » 14 čer 2016, 22:51

teď jsem to našel
tady

"...Tento formát umožňuje, aby byly umístěny na desce s použitím stejného automatického zařízení používaného na umísťování rezistorů, nevyžaduje samostatný stroj na instalaci propojek... "

#26 Příspěvek od **forbidden** » 14 čer 2016, 22:55

Taky jsem se díval, že pojistky této velikosti jsou jen na 125 V. Tady je normálně 230 VAC.

Habesan · #27 Příspěvek od **Habesan** » 15 čer 2016, 17:57

Prostě prasárna, no...

TubeGuru · #28 Příspěvek od **TubeGuru** » 15 čer 2016, 19:01

Zdar, proč v tom hned vidět prasárnu? Je to obyčejná propojka, která má tvar odporu, aby ji bylo možné osazovat běžným (součástkovým) automatem a nebyla potřeba dalšího speciálního automatu pro osazování drátových propojek.

dj_rizek · #29 Příspěvek od **dj_rizek** » 15 čer 2016, 19:23

Tohle se dělá běžně u THT ale i u SMD,sice masakr když už náhodou dojde k poruše protože to nadělá masakr ale na druhou stranu co je dnes vyvíjeno aby se to dalo opravovat-nic!
Pak se není čemu divit když servis mění celej modul.
Pojistky jsou drahý a kolikrát na deskách není místo nebo nemají správnou velikost o tom že to v případě pojistek musí splňovat nějaký parametry zkušeben ...
