ZdenekHQ · #16 Příspěvek od **ZdenekHQ** » 30 led 2012, 15:32

Třeba poměr C3/C5 (oprava - ne C1) a vůbec smysl C3. Podle mě to popírá smysl a nejspíš to v originálu kmitalo, takže nouzový řešení a neopakovatelná konstrukce.

#17 Příspěvek od **EKKAR** » 30 led 2012, 15:53

Byly to dva různý články, ale jedno téměř totožné reflexní zapojení - v ABC mladých techniků a přírodovědců zhruba v polovině 70.let vyšel plánek na "Rádio ALGENA" pro příjem jedné pevně laděné stanice v pásmu SV. Bohužel, ten název se velice rychle přestal líbit soudruhům, protože Algenu si vyhlídly smažky a jako poměrně silné analgetikum ji začaly zneužívat. V prodeji zůstal "prášek na zuby" pod obchodním označením "DINYL" - ve stejné výsuvné plastové krabičce s barevným svrškem á 10tbl. Algena byla co se pamatuju zelená nebo modrá a Dinyl byl šedý, červený nebo žlutý - vše materiál rázuvzdorný polystyren alias Krasten. Druhá verze plánku v ABC plus Šraitův výplod "Od krystalky k modelům s tranzistory" ze začátku let 80. proto nazývala stejný přijímač "Dinyl". Obojí bylo stejně na 3,14ču, stlačená konstrukce a naprosto nereprodukovatelné vazby mezi stěsnanými díly posháněnými "co Elektra a údržba u rodičů v práci daly" totálně zazdily jakékoliv možné klady použití integrovaného 3stupňového zesilovače. Daleko lepší službu ve výuce bastlení a v kvalitě výsledného produktu dávaly sovětské stavebnice přijímačů "Zvězdočka" nebo "Junosť 102" (případně "Junosť 105") - v drtivé většině i přes použití polovodičů horší než mizerné jakosti fungovaly téměř každému na první až druhé zapojení a SKUTEČNĚ HRÁLY - nehvízdaly a nešuměly parazitními oscilacemi jako ty Šraitoviny...

cafenet · #18 Příspěvek od **cafenet** » 30 led 2012, 16:19

http://nashehobby.narod.ru/zvezdochka.html
taky sem stavěl dokonce to i hrálo

ZdenekHQ · #19 Příspěvek od **ZdenekHQ** » 30 led 2012, 16:21

Nevím, jak se ta moje ruská stavebnice jmenovala, ale skutečně to hrálo. Některým lidem to hrálo i po 20 letech, než nastoupilo známé rušení díky spínaným zdrojům - dostal jsem to na opravu a musel jsem bohužel konstatovat, že chyba není v přijímači.

Eleman · #20 Příspěvek od **Eleman** » 30 led 2012, 16:27

Upřesním EKKARa - Algena červená, Dinyl šedá, Neuralgen modrá krabička (víčko). Všechny krabičky stejně veliké, takže pro použití to bylo jedno. Také jsem to stavěl. Co si pamatuju, tak to i nějak hrálo, ale nic moc. Největší úspěchy jsem měl s krystalkama doplněnýma jednotranzistorovýma zesilovačema (103NU70), které se zapínaly zastrčením sluchátek do konektoru.

Atlan · #21 Příspěvek od **Atlan** » 30 led 2012, 16:38

no mali ste stavat nieco jednoduchsie mne to tuším chodilo

#22 Příspěvek od **masar** » 30 led 2012, 18:32

EKKAR píše:...a SKUTEČNĚ HRÁLY - nehvízdaly a nešuměly parazitními oscilacemi jako ty Šraitoviny...

Ono to také bude tím, jaké kdo měl v té době znalosti a zkušenosti. Např. moje první pokusy o tranzistorový přijímač podle knížky "Amatérské součástky a stavba tranzistorových přijímačů" (Novák, Kozler) z r. 1963 zcela ztroskotaly na nepřeživších tranzistorech 103NU70, konstrukce Pavla Šraita ze 100-ho čísla ABC v mýdlové krabičce s tranzistorem OC169 a beztransformátorovým konc. stupněm(!) fungovala k mé radosti. V té době (1964?) byly koncové stupně bez transformátoru v komerčních výrobcích bílou vranou.
Přestože mně konstrukce ze zmíněné knížky nikdy nehrály (až na nějaké "kviknutí), byla tato knížka mojí vstupní branou do světa elektroniky, díky její teoretické vybavenosti a také jistým entuziasmem, se kterým amatéři doma lepili membrány reproduktorů, soustružili otočné kondenzátory, kašírovali skříňky atd atd. :wink:

#23 Příspěvek od **Hill** » 30 led 2012, 18:36

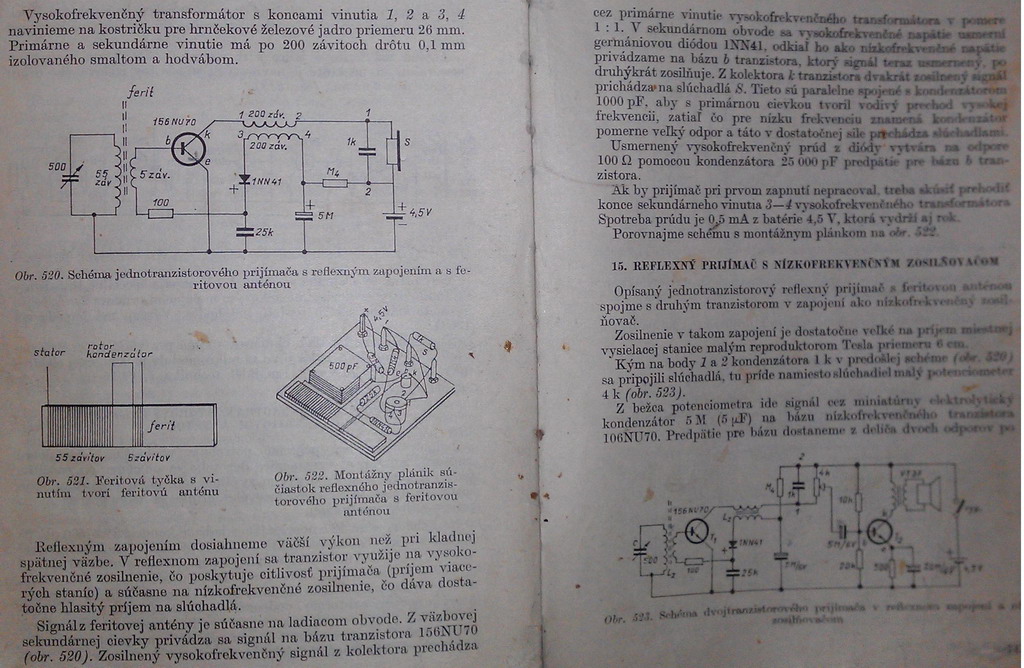

Asi to bylo tím, že jsem začínal stavebnicí s 1F31 a už jsem měl nějaké zkušenosti s audiony. Takže první reflex podobný předchozímu, doplněný o kladnou zpětnou vazbu a 200mW zesilovač (reflex se 156NU70, zesilovač se 101NU70 a dvěma nějakými tuším 106NU71 mezi budicím a výstupním trafem) v plastové krabici od bonboniéry mi hrál velmi slušně - a dlouho. Ještě na přelomu srpna a září 1968 jsem na něm lovil sice legální, ale už tajné, vysílání posledních svobodných vysílačů ČS rozhlasu, které většinou už jely s velmi omezeným výkonem...
Ten algenový s MAA125 jsem nestavěl, přece jen nebylo snadné se dostat ke každé součástce, kdykoli jsem si vzpomněl, a po nějaké době to ztratilo význam.

pajosek2 · #24 Příspěvek od **pajosek2** » 30 led 2012, 18:47

Ty reflexní příjímače nechodily až tak špatně,a navíc je vyráběli i profi firmy k běžnému prodeji. Je to určitá éra vývoje rádia. Ušetřený jeden NF stupeň udělal i své s cenou,takže proč ne.Jen bohužel špatně postavené měli sklon k hvízdání. Zde uváděná konstrukce byl podle mne pokus za každou cenu použít MAA125 nebo IO jako takový.No neúspěch je jasný podle toho,co píšete,ale zase to,že to nechodí na první pokus nabízí bastlířům možnost "laborovat" a tím se učit.

radekrd · #25 Příspěvek od **radekrd** » 30 led 2012, 18:48

Hm, taky si vzpomínám, ten ruský zázrak Junosť 102 jsem měl. Ale hrálo to i s těma svéráznejma součástkama, původně to bylo pro střední vlny, pak jsem přidal ještě dlouhovlnný rozsah (tehdy tam ještě cosi vysílalo).

ZdenekHQ · #26 Příspěvek od **ZdenekHQ** » 30 led 2012, 19:11

pajosek2 píše:Zde uváděná konstrukce byl podle mne pokus za každou cenu použít MAA125 nebo IO jako takový.

V té době panoval obecný strach ze slova cívka - takže se vynechala naprosto běžná tlumivka v "kolektoru" a výsledek byl na světě.

Taky jsem si všiml, že téměř všechny konstrukce byly navržený tak, jako by všechny tranzistory v ČSSR měly stejnej zesilovací činitel a žádnou teplotní závislost.

#27 Příspěvek od **EKKAR** » 30 led 2012, 19:35

Prostě a jednoduše - když reflexák, tak s patřičnými součástkami a na potřebném prostoru, aby se předešlo nežádoucím vazbám. Jako "jednoduché zapojení" určené pro začínající se ale rozhodně nehodí stísněná montáž podobná Algeně/Dynilu. A už vůbec ne se součástkami "co šuple dalo".

#28 Příspěvek od **masar** » 30 led 2012, 19:37

ZdenekHQ píše:...V té době panoval obecný strach ze slova cívka - takže se vynechala naprosto běžná tlumivka v "kolektoru" a výsledek byl na světě. ...

U mne ten "strach" přetrval doposud a tak kostrukce s cívkami (kromě laděných obvodů) nemám rád. Je to součástka, která někdy kolem sebe šíří "zlo". :wink:

Andrea · #29 Příspěvek od **Andrea** » 30 led 2012, 19:43

Nejhorší je, když jich je víc pohromadě a leze jedna přes druhou.

Artaban001 · #30 Příspěvek od **Artaban001** » 30 led 2012, 20:19

Andrea píše:Nejhorší je, když jich je víc pohromadě a leze jedna přes druhou.

Třeba taková "kotev" vrtačky. Měl jsem to jako závěrečnou práci na SOUE. Pořezaný ruce a drát jsem viděl i když jsem zavřel oči. Takový převinutí synchronního motorku z čerpadla pračky na 2X12V je proti tomu procházkou růžovou zahradou.
A to čerpadlo - vybavil jsem ho elektronikou z výkonného stejnosměrného ventilátoru + čidlo SS41 a běhalo na stejnosměrný proud a rozhodně rychleji, než na 230V..

Pamatuju si, že jsem kdysi za mých ranných let viděl u kohosi rádio ve tvaru hokejového puku. Údajně se to vyrábělo k nějakému mistrovství..
A dále jsem tady nedávno našel rádio na sluchátko z názvem RIC. Ladilo se to feritkou a bylo na jednu tužkovku. Ten šváb uvnitř byl snad rumunský, nebo bulharský..
