Zapojení palcového přepínače v kódu BCD
Moderátor: Moderátoři
Jde o to, že mám trafo s jednotlivými vinutími s napětím 1V a 2V a 4V a 8V a 16V a 32V a 64V a 128V.
Z tohoto napětí lze pomocí 8ks RLY poskládat libovolné napětí od 1V (resp. 0 na nule netrvám) do 255V. Mám palcové přepínače, jejichž výhodu spatřuji v tom, že nastavené napětí lze pohodlně odečíst v okénku toho přepínače, tudíž nepotřebuji žádný jiný zobrazovač. Problém je v tom, že palcové desetipolohové přepínače mají poslední polohu v kodu BCD 1001 což znamená napětí 9V. Řadit za sebou je jednoduše nelze. Takže hledám jednoduchou možnost jak pomocí těchto přepínačů nastavit vyšší napětí než 9V tak abych mohl první přepínač použít k nastavení jednotek voltů druhý k nastavení desítek voltů a třetí k nastavení stovek voltů.
Potřebuji to proto, že zařízení takto sestavené bude jednoduché a snadno ovladatelné. Výhodu navíc spatřuji v tom, že pomocí velmi málo ovládacích prvků získám velmi mnoho nastavených hodnot.
- Přílohy
-

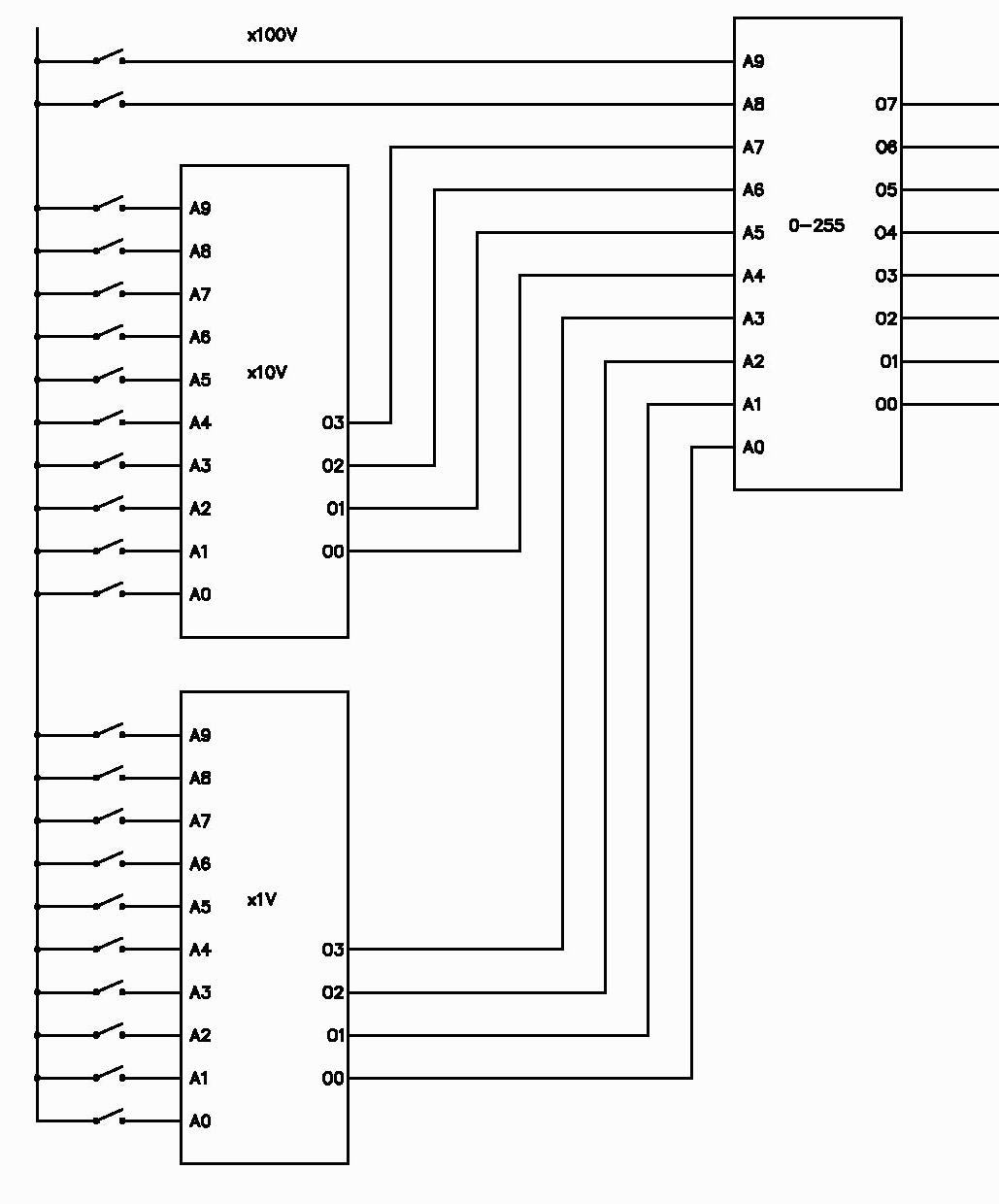

Vykres.jpg- (89.18 KiB) Staženo 81 x
- frantajetel11
- Příspěvky: 1922
- Registrován: 13 lis 2008, 00:00
- Bydliště: Kladno
Když tam už chceš mít ty odstupňované sekundáry 1-2-4-8 atd., řešil bych to radši mikroprocesorem s enkodérem a zpětnou vazbou podle skutečného napětí, takže by si to pak třeba nejnižší tři bity přecvakávalo podle aktuální hodnoty vůči zadané samo. Ty tři sedmisegmentovky na ndikaci snad nikoho neporazí, když už tam nechceš lcd.
Jinak teda sériové řazení osmi přepínacích kontaktů bude dost náročné na přechodový odpor a spolehlivost, myslím že poctivý toroidní autotrafo nebylo tak špatná věc?
... výstupní napětí může kolísat podle zátěže.
Zařízení nebude používaný k napájení něčeho ale k testování a opravám dobíjení UPS. UPS si otestuje přítomnost napětí baterie a teprve potom spustí dobíjení. To trafo bude simulovat napětí baterie. Dobíjecí proud se bude měřit změnou napětí na zatěžovacím odporu. Absolutní hodnota napětí není důležitá ale důležitá je opakovatelnost startu dobíjení. Tam se osmibitové rozlišení hodí.
...Když tam už chceš mít ty odstupňované sekundáry 1-2-4-8 atd., řešil bych to radši mikroprocesorem s enkodérem a zpětnou vazbou podle skutečného napětí....
Skutečné napětí není až tak důležité. Je vcelku jedno jestli dobíjení naskočí na hodnotě 180V nebo 195V. Důležité je aby vždy startovalo stejně. U velkých bateriových modulů se dobíjení úplně vypíná kvůli šetření a je potřeba nastavit kdy se zase spustí.
Ty tři sedmisegmentovky na ndikaci snad nikoho neporazí, když už tam nechceš lcd.
Jde o to, že to bude přenosné zařízení které budou servisáci tahat na instalace. Displej se rozbije a seg. taky. Enkoder taky. Servisáci obecně, rozbijí vše na co sáhnou.
Jinak teda sériové řazení osmi přepínacích kontaktů bude dost náročné na přechodový odpor a spolehlivost,... asi ano ale mám poměrně robustní stykače které by to měly zvládnout.
...myslím že poctivý toroidní autotrafo nebylo tak špatná věc?
Autotrafo používáme ale problém byl v tom, že se občas vyskytl trotl který si nezkontroloval pozici jezdce. Obecně byla s trafem špatná zkušenost, jiskřil jezdec, kroutilo se vinutí. Prostě furt to má nějaký mouchy.
