Externí displej pro časomíru

Zpráva

#16 Příspěvek od **masar** » 14 črc 2012, 06:40

Ano.

Andrea · #17 Příspěvek od **Andrea** » 14 črc 2012, 10:00

A když tam dáš třeba 74xx06 nebo 74xx16, můžeš vyhodit ty NPN tranzistory.

Mensator · #18 Příspěvek od **Mensator** » 14 črc 2012, 11:31

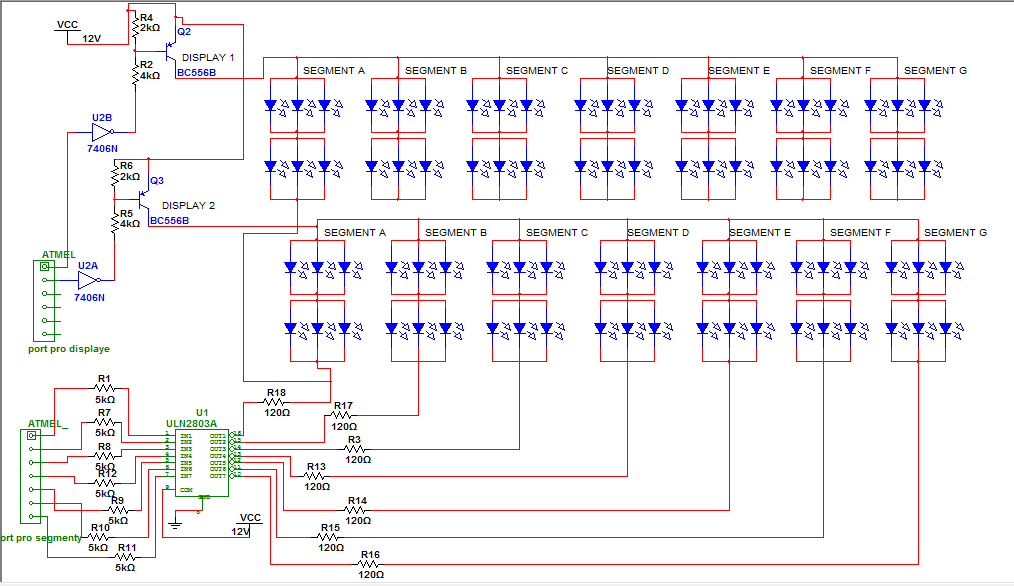

Např takhle?

#19 Příspěvek od **masar** » 14 črc 2012, 11:33

To by tam musely být ty invertory po dvou. Raději použij 7407 a pak by to mělo jít. :wink:

Andrea · #20 Příspěvek od **Andrea** » 14 črc 2012, 11:38

A jo vlastně, masar má pravdu, vypuštěním toho tranzistoru se ztratí ta inverze, takže 7407.

Mensator · #21 Příspěvek od **Mensator** » 14 črc 2012, 12:29

Jste si opravdu jistí? Příjde mi že to začíná být až příliš složité.... ale věřím vám... a jaký druh toho 7407? LS, HCT, AS, F...?

Andrea · #22 Příspěvek od **Andrea** » 14 črc 2012, 12:50

To máš takový výběr? HC(T) bude nejlepší s ohledem na spotřebu, ale myslím si, že seženeš jen LS.

Mensator · #23 Příspěvek od **Mensator** » 19 črc 2012, 20:28

Zapojení jsem otestoval s obvodem 74LS07N a nefunguje to, displej nesvítí... prosím neexistuje nějaké elegantnější řešení PŘÍMO PRO MŮJ PROBLÉM? například JEDEN MOSFET nebo něco takového...? Už to chci mít za sebou
Děkuju MNOHOKRÁT všem

WLAB · #24 Příspěvek od **WLAB** » 19 črc 2012, 23:49

Andrea píše:To máš takový výběr? HC(T) bude nejlepší s ohledem na spotřebu, ale myslím si, že seženeš jen LS.

Akorat ho (HC(T),LCX....) vzhledem k te diode unvitr nejde pouzit jako levelshifter nad jeho VCC...

Andrea · #25 Příspěvek od **Andrea** » 20 črc 2012, 08:01

Jaké té diodě?

Mensator · #26 Příspěvek od **Mensator** » 20 črc 2012, 16:18

Prostě to s tím 7407 nefunguje... bylo mi doporučeno mezi bázi BC556 a +12 V dát 10k odpor pro rychlejší uzavírání toho tranzistoru, nicméně to i přesto nefunguje....

Andrea · #27 Příspěvek od **Andrea** » 20 črc 2012, 16:21

Mensator píše:Prostě to s tím 7407 nefunguje... bylo mi doporučeno mezi bázi BC556 a +12 V dát 10k odpor pro rychlejší uzavírání toho tranzistoru, nicméně to i přesto nefunguje....

Jakých 10k, dyť tam máš mít 2k2 nebo to schéma už zase neplatí? :roll:

To je takový problém ten displej otestovat staticky (prostě si na ty konektory k MCU přivádět 0 a +5V) a případně najít chybu?

Mensator · #28 Příspěvek od **Mensator** » 20 črc 2012, 16:29

No když to s tím nefunguje tak asi ne, ne.... a to sem už dávno zkoušel

Andrea · #29 Příspěvek od **Andrea** » 20 črc 2012, 16:50

Co jsi dávno zkoušel, ten PNP + 2k2 + 4k + 74LS07? A kdy dávno, před rokem, deseti? Koukám další marné vlákno. :roll:

Mensator · #30 Příspěvek od **Mensator** » 20 črc 2012, 17:12

Naopak, právěže by vás mělo žrát že vaše rady nefungují a zkoušet jiné varianty :-)

To s tím 7407 jsem zkoušel včera, s těma 5V jsem to zkoušel už při tom základním zapojení
