No dobře, já to jen nějak tuším, ale ty umíš všechno spočítat a odvodit. Kolik tedy je efektivní hodnota dvouc. usměrněného efektivního napětí 230V?Bernard píše:Smysl vychází z definice. I stejnosměrný periodicky kolísavý průběh bude mít tepelný účinek, který se dá vyjádřit nějakou konstantní nekolísavou, tedy efektivní hodnotou.
Který měřák tedy ukazuje správně? Ručkový elektromagnetický nebo Fluke?
- tomasjedno
- Příspěvky: 6547
- Registrován: 11 říj 2008, 00:00
- Bydliště: ZZ9 Plural Z Alpha
Proč by probůh nemělo jít spočítat druhou odmocninu ze střední hodnoty kvadrátu?TubeGuru píše:... u ss napětí není efektivní hodnota matematicky definována, protože to obecně (na rozdíl od střídavého sinusového průběhu) nelze...
230VPavelFF píše:Kolik tedy je efektivní hodnota dvouc. usměrněného efektivního napětí 230V?
A neměříš náhodou tím Flukem střídavou složku superponovanou na ss 207V?PavelFF píše:Který měřák tedy ukazuje správně? Ručkový elektromagnetický nebo Fluke?
Edit: a co ti to ukazuje v režimu AC+DC? Tipnul bych si, že AC 95V + DC 207V, AC+DC RMS 230V (pokud tím tedy měříš dvoucestně usměrněných 230~).
- Přílohy
-

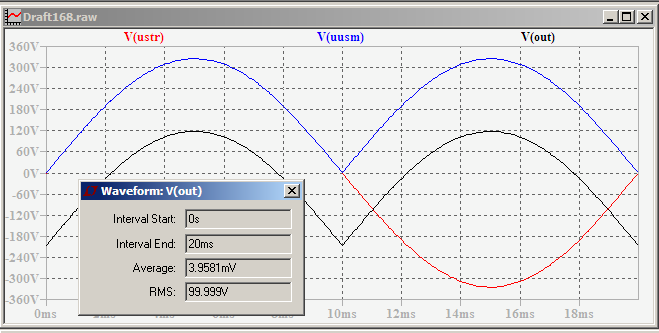

mer-fluke.png- červená - 230 Vac
modrá - 230 V usměrněno
černá - bez ss složky, Uef=100V - (19.92 KiB) Staženo 103 x
Jen trochu zodpovědný návrhář necpe nikam elyty s poddimenzovaným napětím, ani s vědomím že to Tesla přežije. Naopak je slušnost použít provozní napětí tak 70% maximálního katalogového. Rozvodné závody jsou někdy schopné krátkodobě narvat do sítě třeba o 20% vyšší napětí. Budete pak čistit bednu od elektrolytu a staniolu?
- tomasjedno
- Příspěvky: 6547
- Registrován: 11 říj 2008, 00:00
- Bydliště: ZZ9 Plural Z Alpha
Jak říkám, chybí praxe, takže jsem očekával reakce praktického charakteru - např. připoj takovou a takovou žárovku či (jak bylo uvedeno) takový a makový odpor... Případně komentář k těm kondům - což se také stalo.
Trochu mě mrzí, že to nelze takhle blok po bloku zapojit, oživit a nastavit, ale musí se to spustit celé najednou a doufat, že tam není nějaká bota. Původně jsem zamýšlel, že postavím a oživím jednotlivé části, ale pokud mi zdroj bude dávat správná napětí až v konečném zapojení, je to pasé.
Takže díky všem za reakce a klidně se může pokračovat v rozjeté diskuzi. Pokud bych opět narazil na nějakou (pro mne) zajímavou situaci, dovolil bych si opět se na vás obrátit.
Že zrovna tobě to vadí mě překvapuje. "Zasvinění" se kupodivu zatím týká technické problematiky.Crifodo píše:Pěkně jste mu to tu tradičně po ichtylsku zasvinili![]()
...
Nikdo se tu (zatím) nepokusil vložit stesky na neodvratný zánik západní civilizace, technickou zaostalost dnešní mládeže, zprasené výrobky z Číny, úpadek školství, zkaženost vládnoucí kliky, občanskou otupělost obyvatelstva, ...apod. Dokonce ani nikdo ještě nerozmlouval tazateli jeho záměr, protože je nějakým způsobem ideově či technicky pochybený a podporuje jen další degeneraci lidstva.
Abych se vrátil k vedlejšímu tématu:
Zatím to tedy chápu tak, že pokud odstraníme stejnosměrnou složku, bude efektivní hodnota "zvlnění 100Hz, obálky" asi 99V podle obrázku od Bernarda.
FLUKE ukazuje, že celkové usměrněné (ss+stř.) efektivní napětí je 230V Ukazuje dvě složky - zhruba 209V+95V(jak píše tomasjedno). Rozdíly proti teorii(Bernard) jsou patrně chyby měření a vliv zkreslení sinusovky.
- tomasjedno
- Příspěvky: 6547
- Registrován: 11 říj 2008, 00:00
- Bydliště: ZZ9 Plural Z Alpha

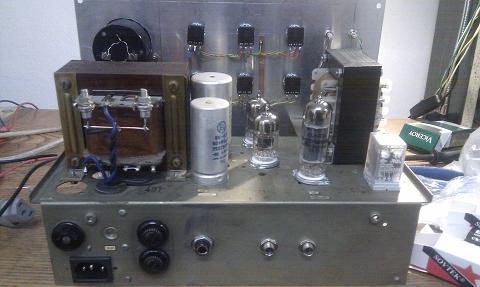

Zes jsem úspěšně sestavil a dá se říct spokojenost. Jediná věc, co mi trochu vadí je brum - a tady bych žádal opět o radu, jelikož mi to opět není moc jasné. Identifikoval jsem vznik brumu ve výstupní lampě EL84. Až po výstupní pot hlasitosti je rušivý signál dá se říct ve snesitelné normě několika mV. Odpojil jsem "buzeni" tohoto potu z preampu a laboroval se samotným koncem. Toto jsou hodnoty, které jsem naměřil:
Ua=+264V
Ug2=+207V (oproti schématu jsem vyměnil R7 za 10KOhm)
Uk=+5.84V
Ig2=5.5mA
Ik=45.6mA
A teď střídavina:
Ug1= max ~10mV/50Hz - dle natočení potu
Ug2=~65mV/50Hz
Ua=~350mV/100Hz (!!!)

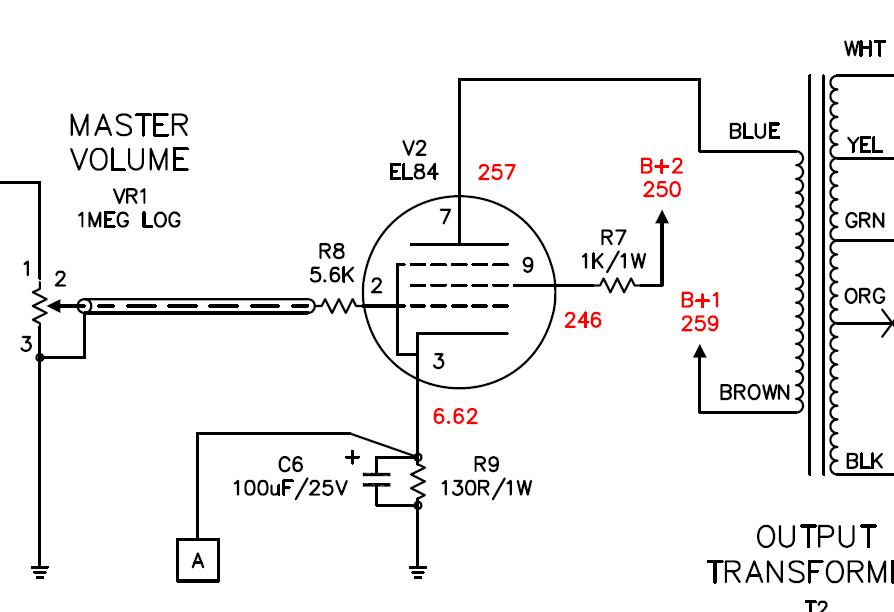

podezření padlo samozřejmě na nedostatečnou filtraci zdroje (zvlnění na B1 zdroji naměřeno ~260mV/100Hz - což ale nekoresponduje se stavem na anodě (???)), ale ani po přidání blokování 680uF + 0,047uF se nic nezměnilo. Žhavení stejnosměrným externím zdrojem nemělo vliv.
