Modul STEP-DOWN měniče 5V/3A

Zpráva

ferro0 · #16 Příspěvek od **ferro0** » 22 říj 2012, 17:09

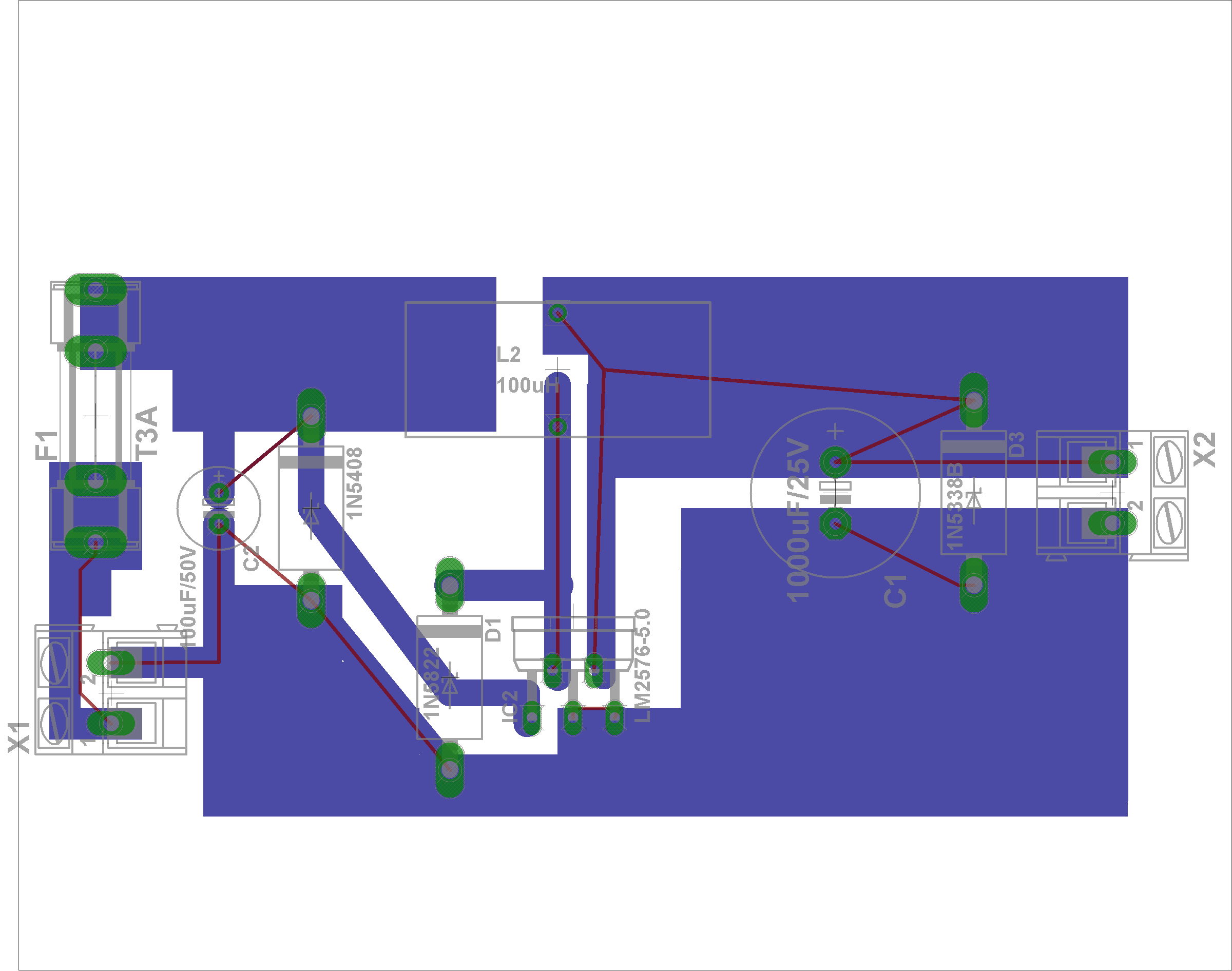

Neco ja tohle? Vypada to hrozne

Radeji pujdu jinou cestou a hotovy mudul nebo DPS nekde snad sezenu.

Jinak dik vsem

ZdenekHQ · #17 Příspěvek od **ZdenekHQ** » 22 říj 2012, 17:28

Vždyť to přece tak krásně vychází...

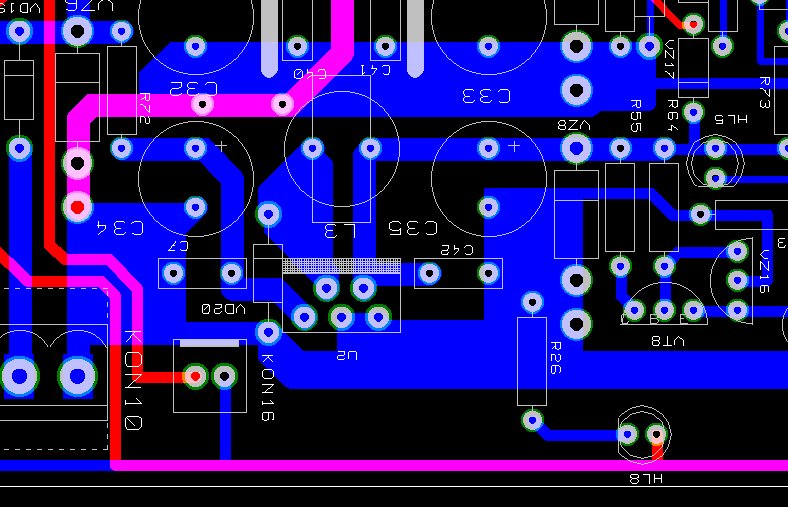

Tady máš výřez z mojí desky.

ZdenekHQ · #18 Příspěvek od **ZdenekHQ** » 22 říj 2012, 17:34

http://www.tygriceny.cz/akce/LM2596-DC- ... jeci-modul

Ovšem ta dodací lhůta bude asi delší.

ferro0 · #19 Příspěvek od **ferro0** » 22 říj 2012, 18:20

Ja ten LM2576 mam. A co ta deska mam to zkusit udelat?

ZdenekHQ · #20 Příspěvek od **ZdenekHQ** » 22 říj 2012, 18:32

Obkresli to podle mě, pak Ti to schválím, protože to je ověřený.

Máš tam zbytečně dlouhý cesty, když už to bude fungovat, bude to taky pěkně vyzařovat. Co ten text GND, to je zkratovací propojka (nebo je to jiná vrstva) ?

Andrea · #21 Příspěvek od **Andrea** » 22 říj 2012, 19:03

Při 3A už to bude chtít chladič, tak aby ho bylo kam dát/upevnit.
A k rozlévání mědi slouží polygon, mám pocit, že to polygonem udělané není.

ZdenekHQ · #22 Příspěvek od **ZdenekHQ** » 22 říj 2012, 19:43

Dá se tam jako chladič dát profil U, takže to mechanicky vyjde skoro stejně.

Co se týká polygonů, já to mám v návrhovým systému jako "polygon" a "vylévaný polygon". On použil to první (možná). Jenže já jedu na LSD.

Habesan · #23 Příspěvek od **Habesan** » 23 říj 2012, 07:50

Mě zase mrzí, že zcela ignoroval moji radu.
Neštěstí není tolik odlišná od Zdeňkovy.

ferro0 · #24 Příspěvek od **ferro0** » 26 říj 2012, 14:08

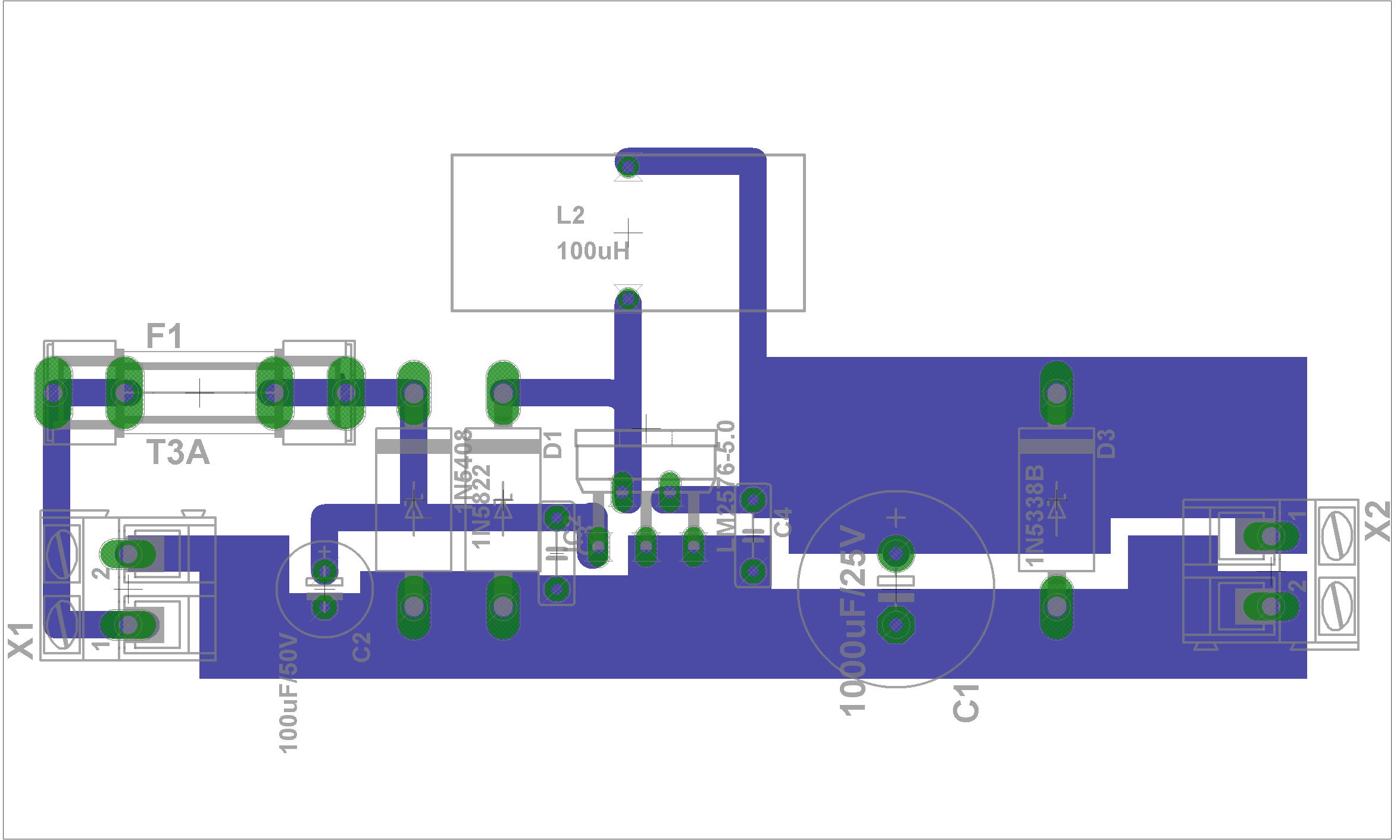

Tak me vysla tahle spatlanina

V jednom amaru jsem nasel zapojeni i s DPS tak to udelam podle nich.

ferro0 · #25 Příspěvek od **ferro0** » 27 říj 2012, 13:08

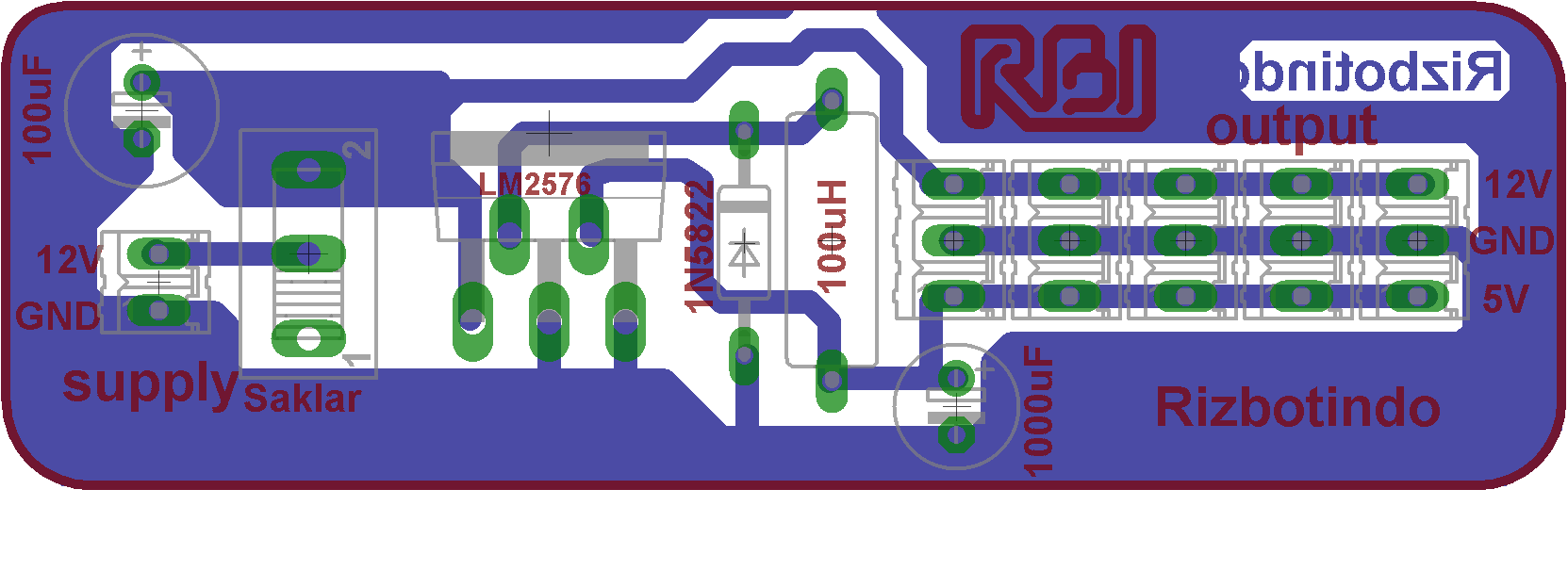

Jeste jsem nasel toto:

Habesan · #26 Příspěvek od **Habesan** » 29 říj 2012, 07:29

ferro0 píše:Tak mě vyšla tahle spatlanina

Lepšíš se, i když asi sám nechápeš v čem.
Teď, když už máš zem na jedné straně desky, tak součástky (C1, C2, D2, D3 a X2) nastrkej co nejblíž k okraji desky (tomu kde je zem samozřejmě).
Také by bylo dobré přidat, tak jako Zdeněk, paralelně k C1 a C2 svitkové kondíky co nejblíž k LM2576.

Ten plošňáček od Rizbotindo taky není ideální.

ferro0 · #27 Příspěvek od **ferro0** » 30 říj 2012, 17:49

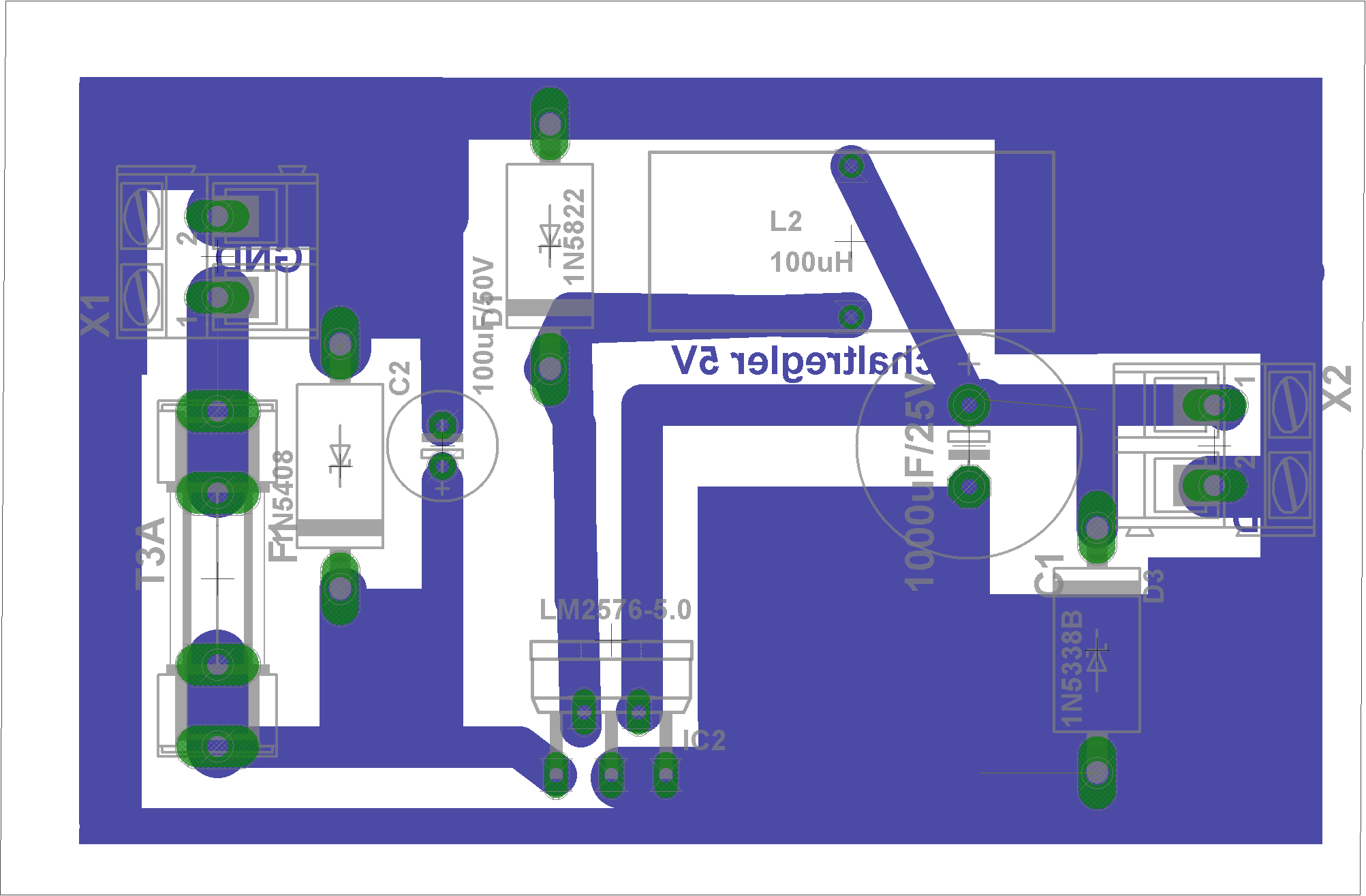

Ty kondiky jsem tam pridal, pokud je to opet spatne tak uz na to prdim.

blesk16 · #28 Příspěvek od **blesk16** » 30 říj 2012, 19:55

Dobrý den, já mám doma modul step down 5V 3A a vstupní napětí je 5-50V a výstupní je furt 5V.

Ale koukám že už ho na ebay.com neprodávají ale prodávají toto: http://www.ebay.com/itm/DC-DC-Buck-Conv ... 1c2be684bf

To shodou okolností mám doma taky

a funguje to normálně výstupní napětí zůstává pořád stejné (jaké si nastavíš) a s poštovným tě to výjde do 35kč maximálně.

ZdenekHQ · #29 Příspěvek od **ZdenekHQ** » 30 říj 2012, 22:59

ferro0 píše:Ty kondiky jsem tam pridal, pokud je to opet spatne tak uz na to prdim.

100u/50V bude určitě rozměrově větší, než ten, co tam máš.

ferro0 · #30 Příspěvek od **ferro0** » 31 říj 2012, 08:44

Ano, ta roztec vyvodu nesedi, ale je to jen hruby navrch. Stabilizator ja taky nesikovne osazen, chladici ploskou dovnitr, ale predpokladam, ze pri vstupnim napeti 10-14V a proudu 2A nebude zas tolik topit takze nejaky vhodny profil chladice se urcite najde. Jeste bych tam doplnil vystupni filtr na snizeni zvlneni. Teda pokud mi to tady nekdo z mistnich schvali, ze PCB je OK
