Zapojení OZ pro signál z mikrofonu

Zpráva

Andrea · #16 Příspěvek od **Andrea** » 03 lis 2012, 21:09

No, fungovalo to v pohodě = LEDka nějak blikala.

#17 Příspěvek od **Hill** » 03 lis 2012, 21:16

Ten diodový zdvojovač je tam proto, že první operák funguje jen jako lineární předzesilovač.
Když píšeš, že je napájený jedním napětím, nastav mu na vstupu děličem (třeba ze dvou odporů 68k) polovinu napájecího napětí.
A mezi zemní konec potenciometru a zem dej kondenzátor nejméně 47uF.
A bude to chodit.

#18 Příspěvek od **Bernard** » 03 lis 2012, 21:48

Někde jsem to viděl, a nakonec našel tady. Na obr. 3 zapojení usměrňuje, i když tam nejsou žádné diody! Je to prostě nesymetrickým napájením a klidovým napětím 0 V. Do plusu výstup zesiluje, do mínusu ne, protože žádný mínus níž od země neexistuje.

#19 Příspěvek od **Hill** » 03 lis 2012, 22:06

Ale, když už je tam ten zdvojovač, pak to někdo splácal ze dvou různých zapojení a ještě blbě. LEDka bez omezení proudu, 120mA maximální proud do báze tranzistoru, nelineární režim stupně, který zjevně nedělá nic jiného, než zesiluje vstupní signál...
Takto bych to zkusil já:

kybrex · #20 Příspěvek od **kybrex** » 04 lis 2012, 00:14

Andrea píše:No, fungovalo to v pohodě = LEDka nějak blikala.

Vždycky po zapnutí (připojení na 12V zdroj) to jednou bliklo a zhaslo.

Andrea · #21 Příspěvek od **Andrea** » 04 lis 2012, 08:01

Na začátku jsi psal, že to běhalo v pohodě.

kybrex · #22 Příspěvek od **kybrex** » 04 lis 2012, 08:29

Jo měl jsem na mysli část za tím druhým operákem, která řídí tu dobu blikání

kybrex · #23 Příspěvek od **kybrex** » 04 lis 2012, 12:18

Tak jsem tam udělal ten dělič na poloviční napětí na neinvertující vstup prvního OZ, na potenciometr jsem dal k zemi 100u kondenzátor, ale je to pořád stejný. Jen to blikne na začátku a dál už nic. Nedaří se mi zjistit, co by mohlo být špatně (osciloskop teď nemám k dispozici :-/ )

ZdenekHQ · #24 Příspěvek od **ZdenekHQ** » 04 lis 2012, 12:21

Až Tě to přestane bavit, zkus toto. Chybí tam tvarovač pro ledku, já bych tam dal OZ jako komparátor, ale dej si tam, co chceš. Stejně tak ty hodnoty součástek jsou od oka, chce to možná upravit.

workhard · #25 Příspěvek od **workhard** » 04 lis 2012, 18:11

Stačí to udělat z dvou tranzistorů, proč tam cpete operáky?

#26 Příspěvek od **Bernard** » 04 lis 2012, 18:59

Tranzistory nejsou v míse, kybrex se ptá, co má špatně s těmi OZ.

kybrex · #27 Příspěvek od **kybrex** » 04 lis 2012, 19:28

Ano přesně tak. Našel jsem na internetu jedno schéma, které jsem viděl, jak funguje na videu na youtube, postavil jsem ho na zkoušku na nepájivém poli u kamaráda na koleji a teď už jsem nakoupil součástky, napájel to na desku a nevím, proč to nejede. Osciloskop doma nemám a nevím, jestli se k němu v nejbližší době dostanu.

Tak mi nezbývá než hledat chybu takto poslepu.

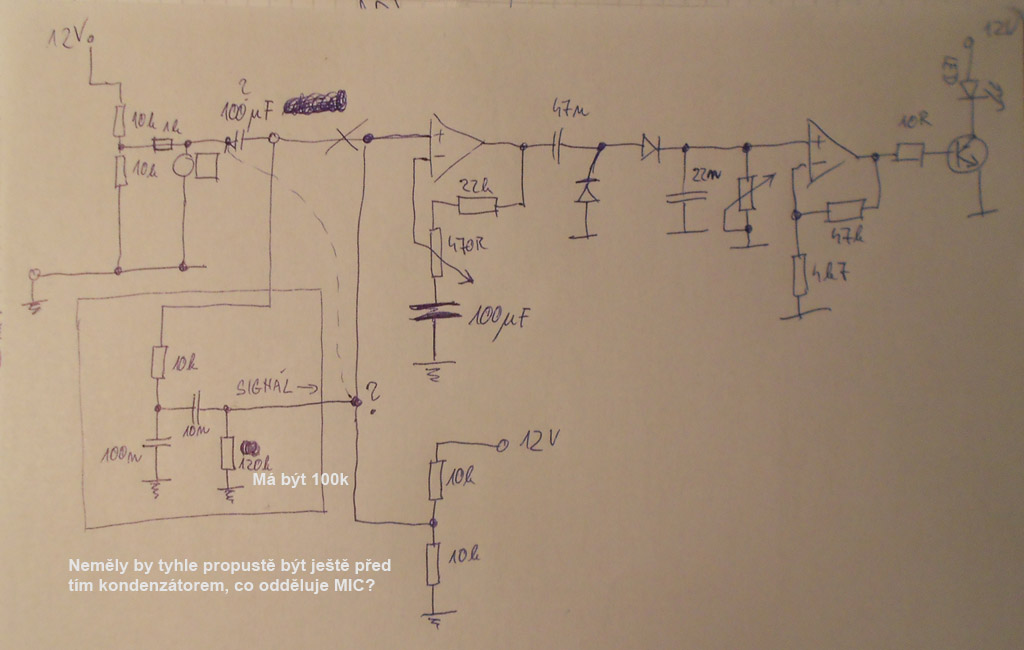

Na té pásmové propusti mám místo 100k 120k, protože jsem tu momentálně neměl 100k, ale vyznačil jsem to tam. Pak mám pocit, jestli by ty propustě neměly být ještě před tím kondenzátorem, co odděluje mikrofon. Hodnoty součástek jsou tam napsané tak, jak je mám na té desce.

#28 Příspěvek od **mtajovsky** » 04 lis 2012, 19:29

Andrea píše:To je zase španělština pro mě, podle mě je to normální zdvojovač, který ale může fungovat jen se symetrickým napájením, stejně tak vstupní operák je zapojenej pro symetrické napájení, když má ss uzemněný vstup.

Pokusím se vysvětlit česky:

Zapojení na obrázku bez diody D2 nemůže fungovat, respektive Uz bude v ustálením stavu nulové, ať už je napětí generátoru Ug podloženo stejnosměrnou složkou nebo ne. Na tom vůbec nezáleží. To je celé.

C1 se postupně nabije jednak na ss složku Ug, ale to je nepodstatné. Důležité je, že se bez D2 nabije C1 ještě navíc o hodnotu rovnou špičkové velikosti střídavé složky Ug s naznačenou polaritou. Tímto napětím přes generátor, zemní spoj a Rz bude polarizovat D1 v závěrném směru a tak D1 přestane usměrňovat. Jako výsledek bude nulové Uz. A je opravdu jedno, jestli je generátor s OZ symetricky napájený nebo není a tak dále. Proto jsem napsal, že v případě použití vazební kapacity je D2 nutná. Nic více a nic méně.

ZdenekHQ · #29 Příspěvek od **ZdenekHQ** » 04 lis 2012, 19:33

kybrex: Jak hrách na stěnu házet. To schema z předposledního příspěvku prostě s nesymetrickým napájením nebude fungovat.

#30 Příspěvek od **mtajovsky** » 04 lis 2012, 19:33

O tom nediskutuji. Ale nakonec - proč nebude? Myslím ta detekce.
