Crifodo · #16 Příspěvek od **Crifodo** » 06 lis 2012, 19:29

Ne, cívky v ose.

nfko · #17 Příspěvek od **nfko** » 06 lis 2012, 19:33

Eleman píše:Rozmístění a provedení cívek je vidět i na tom obrázku.
[/img]

Aha tú 3/4 cievku som si nevšimol...Ďakujem Vám všetkým za odpovede prajem Vám pekný zvyšok dňa.

nfko · #18 Příspěvek od **nfko** » 06 lis 2012, 19:41

Ešte vás poprosím o radu kde nájsť typ týchto cievok v eagli :oops:

Andrea · #19 Příspěvek od **Andrea** » 06 lis 2012, 19:51

Tam kde si je nakreslíš nebo jako očekáváš, že ve standardních knihovnách bude kdejaký ohnutý drát?

Crifodo · #20 Příspěvek od **Crifodo** » 06 lis 2012, 19:54

Já myslel, že chceš vyrábět přijímač a ne kreslit? Schéma už nakreslený máš od pana Ortegy. Na dps radši zapomeň, jak to budeš tahat cestičkama po cuprexu, narostou ti tak kapacity, že s uvedenýma součástkama přeladíš tak možná CCIR rozhlas.

ZdenekHQ · #21 Příspěvek od **ZdenekHQ** » 06 lis 2012, 20:03

Aspoň si víc zabastlí, ne ?

monterjirka · #22 Příspěvek od **monterjirka** » 06 lis 2012, 22:08

Snažil jsem se hledat na HDD, ale nedaří se.
Několikrát jsem na webu narazil na zapojení, kde je laděný obdou, detektor a zesilovač s dvojitým operákem (nf, asi lm 358 nebo něco takového).
Kdysi jsem to zkoušel zbastlit a překvapilo mě, že na "kus drátu" bylo i něco slyšet.
Oživování naprosto jednoduché...

#23 Příspěvek od **ok1hga** » 06 lis 2012, 22:26

pokud máš nějaké rádio s anténím vstupem a přijímající AM modulaci použil bych některý z konvertorů . . . na netu jich je plno !
KONVERTOR PRO CB K ROZHLASOVÉMU PŘIJÍMAČI
konvertor_145_27
konvertor k CB
konvertor 145_27
konvertor KV na SV
nejjednodužší konvertor

Eleman · #24 Příspěvek od **Eleman** » 07 lis 2012, 06:29

No a pokud se ti nechce bastlit, můžeš okamžitě poslouchat zde. A to nejen z Ruzyně, pardon letiště VH. :wink:

ZdenekHQ · #25 Příspěvek od **ZdenekHQ** » 07 lis 2012, 18:58

Mimochodem malý OT pro brňáka - Ruzyně byl jen název letiště nebo i městské části ?

Crifodo · #26 Příspěvek od **Crifodo** » 07 lis 2012, 19:14

tak si to ku... teda, chci říct že to je na webu. Ve slušných časech to byla vesnice, prosperující a nejspíš zcela soběstačná, jak bylo zvykem, ekonomicky v kladných číslech i bez dotací.
http://cs.wikipedia.org/wiki/Ruzyně
Třeba bude i městská část zanedlouho zasvěcena nějakému vochlastovi a přejmenována, zhovadilost tomu spěje...

Zpátky k tématu. http://www.jbgizmo.com/page23.html Přijímač na dps, ale bez ladění varikapem. Nf zesílení by mělo být lepší než jeden stupeň s tranzistorem.

#27 Příspěvek od **tomasjedno** » 07 lis 2012, 20:13

ZdenekHQ píše:...Ruzyně byl jen název letiště nebo i městské části ?

FYI, i letiště [url=http://cs.wikipedia.org/wiki/Letiště_Letňany]Letňany[/url] a [url=http://cs.wikipedia.org/wiki/Letiště_Praha-Kbely]Kbely[/url] se jmenují podle dříve vesnic, nyní částí Prahy.

nfko · #28 Příspěvek od **nfko** » 07 lis 2012, 20:24

skúsim postaviť aj ten konvertor, ale teraz budem stavať toto zapojenie lebo už mám doma všetky súčiastky. Live ATC poznám ale neni tam lzib a ani loww večšinou tam počúvam lhbp.

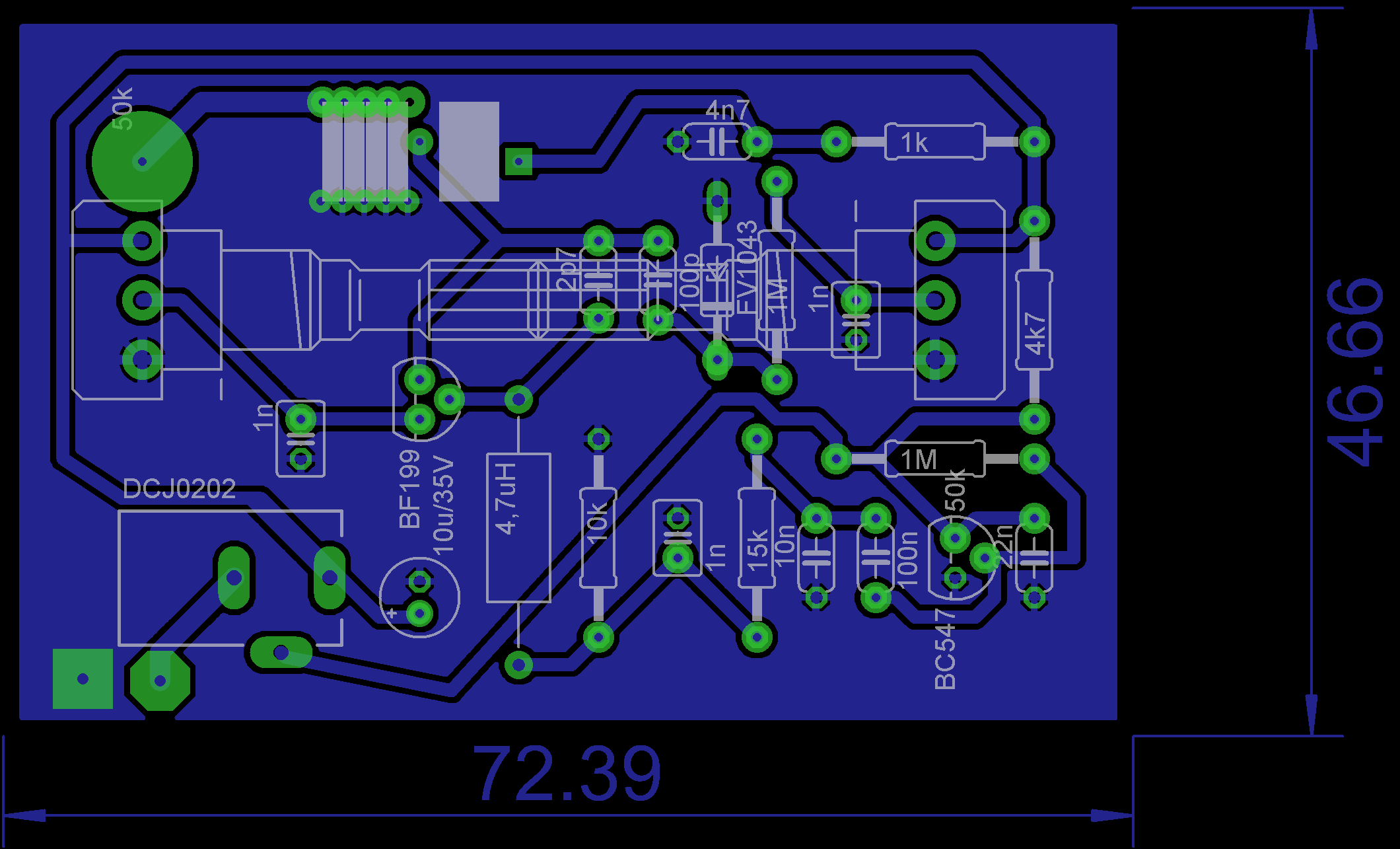

Môhla by dps vypadať takto ? (napravo hore je tá 4závitová cievka a nalavo sú 5x paralerne zapojené tie 3/4 cievky. Samozrejme zapojím len jednu je to spravené len kôli tomu aby som ju mohol posúvať buď dolava alebo doprava a tak nastavovať)

Eleman · #29 Příspěvek od **Eleman** » 07 lis 2012, 20:30

Umístění (orientace) cívek je OK. Ostatní jsem nekontroloval. Vazba mezi cívkami se spíš než "posouváním" v dírách DPS mění odhýbáním cívek od sebe (v tomto případě té 3/4). Je to účinější, protože se kromě vzdálenosti mění i směr os cívek.
Co ty osy poťáků proti sobě?
Všechno to má ale jednu podstatnou vadu. Původní konstrukce je "vzdušná", bez DPS, což umožňuje dodržet zásady konstrukce vf zařízení (krátké vývody součástek, malá parazitní kapacita atd.) Konstrukce na plošňáku v tomto případě asi nebude vhodná, máš tam i poměrně dlouhé cesty (=>parazitní indukčnost). Mám obavy, že se to tomuto zařízení líbit nebude.

nfko · #30 Příspěvek od **nfko** » 07 lis 2012, 20:33

Ok a je normálne keď do jack a následne do sluchatiek je pustených 9V ?
