Dialkove ovladanie k Philips CD350

Zpráva

#16 Příspěvek od **rnbw** » 02 bře 2013, 18:06

Dal som tam NPN aj PNP tranzistor podla schemy v servisnom manuali, akurat som pouzil BC337 a BC327. Na vystupe je teraz napatie aj ked je to pripojene k prehravacu - je tam asi 4,8V, pri vysielani to klesne, takze tam nejake data idu.

Akurat prehravac nereaguje - mam podozrenie, ze ten Logitech vysiela nezmysly. Skusal som nastavenie CD-350, CD-360, CD-650 a nic.

#17 Příspěvek od **rnbw** » 02 bře 2013, 20:11

Podozrenie sa potvrdilo. Rozchodil som LIRC s nahravanim cez IR prijimac pripojeny na LINE-IN zvukovky. Kody su spravne, ale System Number je blbo:
(PRIKAZ=system, code)
PLAY=29, 53
PAUSE=21, 48
STOP=29, 54

#18 Příspěvek od **rnbw** » 02 bře 2013, 23:07

Skusal som vyberat v databaze Logitechu prehravace - nasiel som Philips CD-723, pri ktorom to dava spravne kody - overene podla schemy v servisnom manuali EM2000 a datasheetu SAA3006:

Kód: Vybrat vše

system number   = 5-12  = Z2-DR4 =  11101 = 20 = 0x14

time/track      = 22-13 = X1-DR3 = 001011 = 11 = 0x0B
repeat          = 24-11 = X3-DR5 = 011101 = 29 = 0x1D
next            = 25-17 = X4-DR0 = 100000 = 32 = 0x20
previous        = 25-16 = X4-DR1 = 100001 = 33 = 0x21
program/review  = 26-16 = X5-DR1 = 101001 = 41 = 0x29
pause           = 27-17 = X6-DR0 = 110000 = 48 = 0x30
search left     = 27-15 = X6-DR2 = 110010 = 50 = 0x32
search right    = 27-12 = X6-DR4 = 110100 = 52 = 0x34
play            = 27-11 = X6-DR5 = 110101 = 53 = 0x35
stop            = 27-10 = X6-DR6 = 110110 = 54 = 0x36

Ked pripojim celu moju "kopiu" EM2000 na vstup zvukovky, tak LIRC s driverom audio_alsa korektne nacitava kody, ako maju byt. Ked to vsak pripojim do prehravaca, ten nereaguje

#19 Příspěvek od **rnbw** » 02 bře 2013, 23:26

Posledna moznost - ze vstup RC5 do prehravaca je invertovany (a vystup z original IR prijimaca tiez - v servisnom manuali nikde nie je uvedeny jeho typ) - tym vlastne aj procesor (pouzivatel) zacal - dakujem! Premostil som teda ten prvy NPN tranzistor a zacalo to fungovat :!:

Takze od zaciatku podla schemy od procesor-a by mi to islo, keby som mal spravne kody. Logitech ma v databaze poriadny bordel.

Uz len kupit spravny konektor a nejako to skulturnit.

#20 Příspěvek od **rnbw** » 04 bře 2013, 23:36

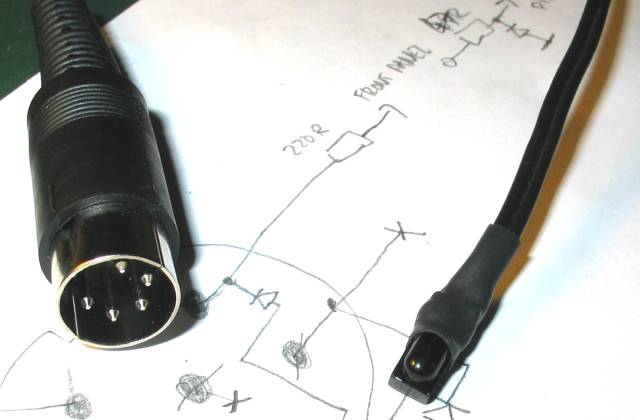

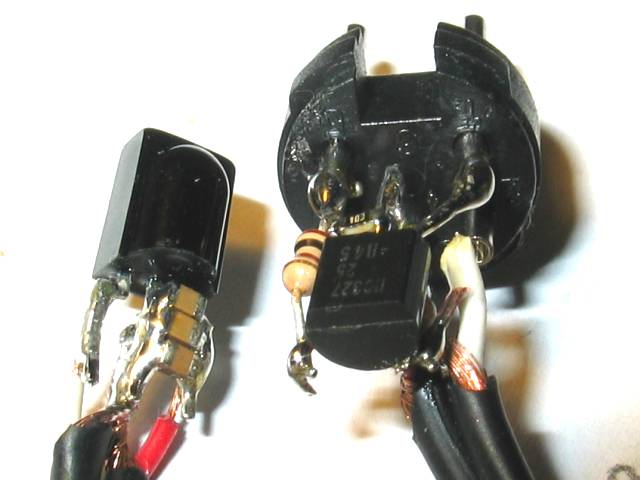

Takto vyzera funkcny vysledok. Do schemy som nedaval tie SMD keramiky, zobral som ich z povodneho zapojenia (z nejakeho vraku LCD TV Vestel).

procesor · #21 Příspěvek od **procesor** » 05 bře 2013, 07:18

R2...vyhoď, ale skôr to máš len zle nakreslené, lebo takto by to ťažko šlo.

Jasnačka z foto vidím, realita je OK, v schémičke sa "vloudila" chyba

#22 Příspěvek od **rnbw** » 05 bře 2013, 08:07

Aha, pardon, vecer to prekreslim. Nemal by som o jedenastej kreslit schemy po pamati (uz som to mal zlozene) :oops:

[edit] Tak som to opravil a rovno prekreslil aj ten DIN konektor. Je to samec na kabli, pohlad spredu od kolikov. Cislovanie pinov je podla servisneho manualu.
