Samsung LCD TV typ LE32A436T1DXXH, vadný zdroj - opraveno.

Zpráva

Habesan · #16 Příspěvek od **Habesan** » 27 čer 2013, 11:12

Již dnes je známo, ale ten článek je 11 let starej...

Srozumitelnější povídání o PFC: svethardware.cz /4205.

Brozicek · #17 Příspěvek od **Brozicek** » 30 čer 2013, 23:33

Tak zdroj opraven. Celkem vyměněny 2 FETy, z toho jeden preventivně. Originál FQPF5N50C (5A 500V Rds=1,4ohm 38W) nahrazen za FQPF7N65C (7A 650V Rds=1,4ohm 52W) z KTM-AME. Vstupní kondenzátor 150mikroF/450V nahrazen 220mikroF/450V. Sériový odpor s FETy 0,22 ohm/1W nahrazen za 0,22 ohm/2W, jiný v KTM nebyl.
Vyměněny 2 diody v primáru budícího trafa FETů, z toho jedna preventivně. Vyměněny součástky v obvodu Gate dolního FETu, tj. odpor 10 ohm, dvě ZD na 22V a jedna schotky dioda.
ZD BZX84V20V na 20 V, která by měla být v GM, bylo možno koupit jen při odběru 500 ks

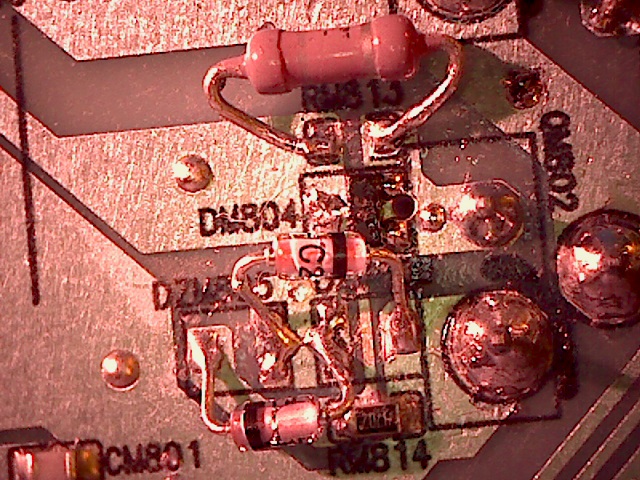

. Tak jsem tam dal ZD na 22 V s drátovými vývody. SMD odpor 10ohm mi omylem v GM v seznamu přehlédli. Tak jsem tam dal odpor s drátovými vývody nalezený v šupleti. Nevypadá to pěkně, ale je to funkční - viz foto.

zvaty · #18 Příspěvek od **zvaty** » 04 srp 2015, 06:57

Měl jsem stejnou závadu,která je popsaná. Ale nyní mi zdroj jen krátce (někdy trochu déle) naběhne blikne podsvícení a jde do stand-by. Napětí 5,2V ze zdroje stand-by je v pořádku a stabilní,ale primární strana tohoto zdroje je nestabilní - větev M_Vcc cykluje kolem 9V, naprázdno má ale těch 15V takže svod zde není. PFC funguje i při těch 9V.

sis2 · #19 Příspěvek od **sis2** » 05 srp 2015, 13:42

- snížená kapacita nebo větší ESR některého elektrolytu na sekundáru hlavního zdroje?
- anebo zvýšený odběr v některé větvi? - takže kvůli přetížení hlavní zdroj vypne...

zvaty · #20 Příspěvek od **zvaty** » 05 srp 2015, 14:27

Elyty jsou samozřejmě vyměněny. Na přetíženi v sekundáru to nevypadá.

shleha · #21 Příspěvek od **shleha** » 23 srp 2015, 23:51

Ešte by som doplnil,že častou príčinou poruchy zdroja tejto rady SAMSUNGOV je sčasti vodivé lepidlo v okolí rezistoru 0R22 a keramického kondenzátora.Chemoprén v spínanom zdroji s PFC je veľké kurvítko.

zvaty · #22 Příspěvek od **zvaty** » 24 srp 2015, 07:53

Potrzuji. Kondik mezi D-S zalepeny v teto hmotě byl zkorodovany a zapričinil prvotní závadu......průraz mos-fetu v hlavním zdroji

tygrik · #23 Příspěvek od **tygrik** » 07 čer 2018, 20:15

Dovolim si pokracovat.Marne se trapim mam taktez tu samou tv kde je zdroj BN44-00192A. Televize najednou zhasla a uz pri povelu na zapnuti ledka blika jak vysila ovladac signal ale tv se nezapne. Zdroj ktery dava 5.2 voltu bezi. Vsechny kondenzatory pro jistotu vymenene.Predchozi komentare sem si prosel ale niccnepomohlo k tomu aby se hlavni zdroj spustil. Jestli myslim dobre tak pin s oznacenim PWM je na napeti pro spusteni hlavniho zdroje. A na nem nenamerim zadne napeti pri pokusu spusteni tv. Ze by chyba byla na desce signalove, Predem diky za jakekoli nazory

Heno · #24 Příspěvek od **Heno** » 08 čer 2018, 12:03

PWM to nie je... Čital si nedôkladne, lebo sa tam o tom vývode píše u zakladatela vlákna.

tygrik · #25 Příspěvek od **tygrik** » 09 čer 2018, 11:53

Omlouvam se spatne sem koukal a tak ted pisu a uz spravne. Zdroj +5 voltu necikluje jede jak ma. Na on-of pinu me zarazi ze jen co tv dam do site tak nabehne na 3.4 volt a pak zmizi a to stale dokola. Ledka signalizujici prvoz sviti cervene tak dal sem tak trochu bezradnej

KUBO · #26 Příspěvek od **KUBO** » 09 čer 2018, 12:01

Zjednodušene ti to napíšem. Main board(MB) vyšle signál(3,4V) na zopnutie hlavného zdroja. A keďže hlavný zdroj nenabehne a MB nezistí prítomnosť požadovaných napätí, tak sa donekonečna pokúša o zapínanie hlavného zdroja.

tygrik · #27 Příspěvek od **tygrik** » 09 čer 2018, 13:39

Ok moc diky za info aspon vim se fakt blbne zdroj Podle navodu jak startuje zdroj tak mam vapeti M_Vcc 15 volt ciklujicich tak nejspis bude vadny TDA4863G

tygrik · #28 Příspěvek od **tygrik** » 11 čer 2018, 16:14

Zdravim jelikoz nemam osciloskop a pouze jen spekuluju ohledne obvodu MC33067 jestli je vadny ze hlavni cast nenabehne a tak jak by jinacim zpusobem bylo mozne overeni funkcnosti zminovaneho obvodu. Jen dodam napeti na M_Vcc kolisa. Nemelo bya napeti i pri vadnem obvodu stabilni? soucastky v obvodech fet tranzistoru mam promerene a bez zavad

PotPalo · #29 Příspěvek od **PotPalo** » 11 čer 2018, 19:53

Napätie zvykne kolísať, to je normálne. Pozri si datasheet k tomu IO, či je v rozsahu, ak áno, nerieš to. Pozri studené spoje, býva ich tam dosť, aj na stand-by zdroji. Ten robí napätie aj pre IO hlavného zdroja a PFC. Samozrejme ak to MB signálom on/off vypne a znova zapne, tak aj napätie tam vypne a zapne, čo sa vzhľadom na kondenzátory môže zdať ako kolísanie.
Odmeraj výstupy 24V, 13V, 5V, či tam na okamžik nabehnú správne napätia.
Niekedy môže MB dookola reštartovať, vtedy tiež zapína a vypína zdroj.

tygrik · #30 Příspěvek od **tygrik** » 11 čer 2018, 22:02

Diky za info. Na datasheet juknu jen se priznam jsem samouk a tak prosim o strpeni se mnou. A ted k tematu. Vystup 24 volt da v monente kolisani max 1,5 voltu. Ale kdyz vypojim sitovou snuru tak napeti po dobu nez se kondenzatory vybijou vyskoci na 5 voltu a to je max 2 vteriny
