Digitální volt/ampér metr PMV7160

Zpráva

otakarv · #16 Příspěvek od **otakarv** » 01 říj 2013, 12:41

Když to máš ten modul napájeno tímto způsobem a hlavně takto napojeno, tak Ti to zaručeně nepůjde. Zkontroluj si to, hlavně ten upravený obrázek co jsi sem dal.

#17 Příspěvek od **ok1hga** » 01 říj 2013, 12:53

co blbneš ?

Masar ti to nakreslil pěkně a bylo by to funkční !

otakarv · #18 Příspěvek od **otakarv** » 01 říj 2013, 12:59

ok1hga, to píšeš doufám pro Kurrur.

Kurrur · #19 Příspěvek od **Kurrur** » 01 říj 2013, 13:15

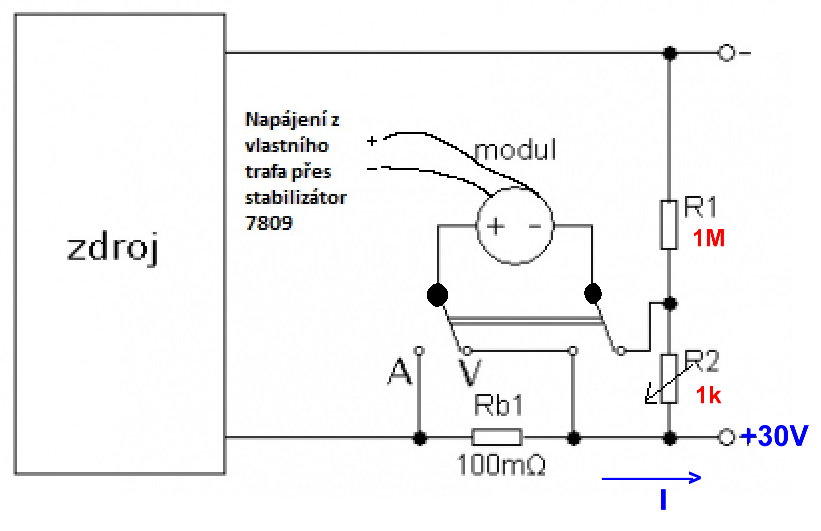

Pavel FF chtěl abych zde uvedl jak to mám zapojeno zkusím to jak mi to doporučil masar, ale vím jak jsem zkoušel dělič pomocí dvou pevných rezistorů 1M a 1k tak mi to nefungovalo proto jsem raději dal trimr a dolaldil .

#20 Příspěvek od **ok1hga** » 01 říj 2013, 13:20

otakarv píše:ok1hga, to píšeš doufám pro Kurrur.

ano,
sorry, tvůj příspěvek jsem neviděl,
měl jsem to dlouho otevřené a ten tvůj se mi objevil až když jsem to odeslal . . .

nic to ale nemění na tom, že kurur vymějšlí voloviny

Kurrur · #21 Příspěvek od **Kurrur** » 01 říj 2013, 21:40

Vím, že to mám zapojeno blbě, ale vysvětlete mi jak jinak bych to měl napájet ? Nechápu proč bych to měl mít napájeno blbě porsím o vysvětlení :-)

otakarv · #22 Příspěvek od **otakarv** » 01 říj 2013, 21:51

Kurrur píše: Nechápu proč bych to měl mít napájeno blbě porsím o vysvětlení

Ten modul připojuješ plusem na mínus a mínusem na plus? Alespoň jsi to tak označil na tom upraveném obrázku.

Kurrur · #23 Příspěvek od **Kurrur** » 01 říj 2013, 22:04

ne ne ne, to + - jsou další dva vývody které vedou do vlastního zdroje měřáku + a - v tom kolečku jsou vstupy in H (+) a in L (gnd). Mimochodem mám to te´d zapojené přesně tak jak mi masar poradil, ale pořád mi to neměří ten proud.

#24 Příspěvek od **ok1hga** » 01 říj 2013, 22:46

Kurrur píše:+ a - v tom kolečku jsou vstupy in H (+) a in L (gnd). Mimochodem mám to te´d zapojené přesně tak jak mi masar poradil, ale pořád mi to neměří ten proud.

a jaký proud ti teče do zátěže, když ti to "neměří? ?

na 0,1Ω (100 mΩ) budeš mít 100 mV při 1A a při 2A tam budeš mít už 200mV a tehdy ti už měřidlo ukáže "1" ("FULL")
to znamená, že maximální měřený proud v zapojení od masara může být 1,99 A !
pokud tam chceš mít jiný rozsah měření, musíš udělat jiný bočník !

a jak máš udělaný ten bočník ?

Kurrur · #25 Příspěvek od **Kurrur** » 01 říj 2013, 23:53

Z toho trafa vymáčknu maximálně 1,5A a to už peče. Do zátěže mi teče 500mA - 1A. našel jsem teď v šuplíku nikelin a konstantan tak jsem ten bočník udělal z konstatntanu.

#26 Příspěvek od **PavelFF** » 01 říj 2013, 23:55

Pokusil ses to upravit na kladnou větev zdroje a skoro jsi to trefil, až na prohození odporů 1M a 1k.

Jenže proud by to mělo měřit v každém případě, bez ohledu na tvé úpravy R1 a R2. Mám podezření, žes nějak pomotal zapojení přepínačů.

Mělo by to vypadat podle upraveného obrázku. Pokud ti to neměří proud, máš to zapojené jinak. Napětí ti to měří?

A když všechno selže - pokud připojíš vývody bočníku přímo na vstupy modulu (vynecháš přepínače) musí to měřit proud (tedy pokud nějaký teče). Jestli ano, máš pomotané ty přepínače.

Až to uchodíš (zapojíš podle plánku) , bude ještě nutno změnit ten trimr.

Kurrur · #27 Příspěvek od **Kurrur** » 02 říj 2013, 00:10

Přesně takhle jsem to měl zapojené, než jsem se obracel na toto fórum (až na ten dělič tam jsem měl ty odpory přehozené). Napětí mi to měří tak jak má, ten bočník na tom modulu mám na modulu připojený, ale nic mi to neměří.

#28 Příspěvek od **PavelFF** » 02 říj 2013, 00:23

Tak ten bočník nemá odpor. Je na bočníku vůbec nějaký úbytek - měřeno jiným voltmetrem?

#29 Příspěvek od **ok1hga** » 02 říj 2013, 00:24

Kurrur píše: ten bočník na tom modulu mám na modulu připojený, ale nic mi to neměří.

a když měříš obyčejným multimetrem napětí na tom bočníku, kolik tam je při 500mA ???
kolik má odpor ten bočník ?

Kurrur · #30 Příspěvek od **Kurrur** » 02 říj 2013, 21:42

Tak vše už jde tak jak má :) . Chyba byla v potenciometru u zdroje, takže jsem s ním mohl točit jak jsem chtěl a proud byl stále nulový.
