Funkce části schematu (čítač 1300MHz)

Zpráva

Mouser · #16 Příspěvek od **Mouser** » 18 srp 2013, 18:02

hodnoty které jsem umístil jsou naměřené multimetrem, nikoli simulované. :wink:

tak jsem ještě proměřil BF245 a změřil jsem:
D-GND = 4,2V
S-GND = 2,65V

A u BFR90:
B-GND = 0,82V
C-GND = 0,03V

#17 Příspěvek od **jezevec** » 18 srp 2013, 20:47

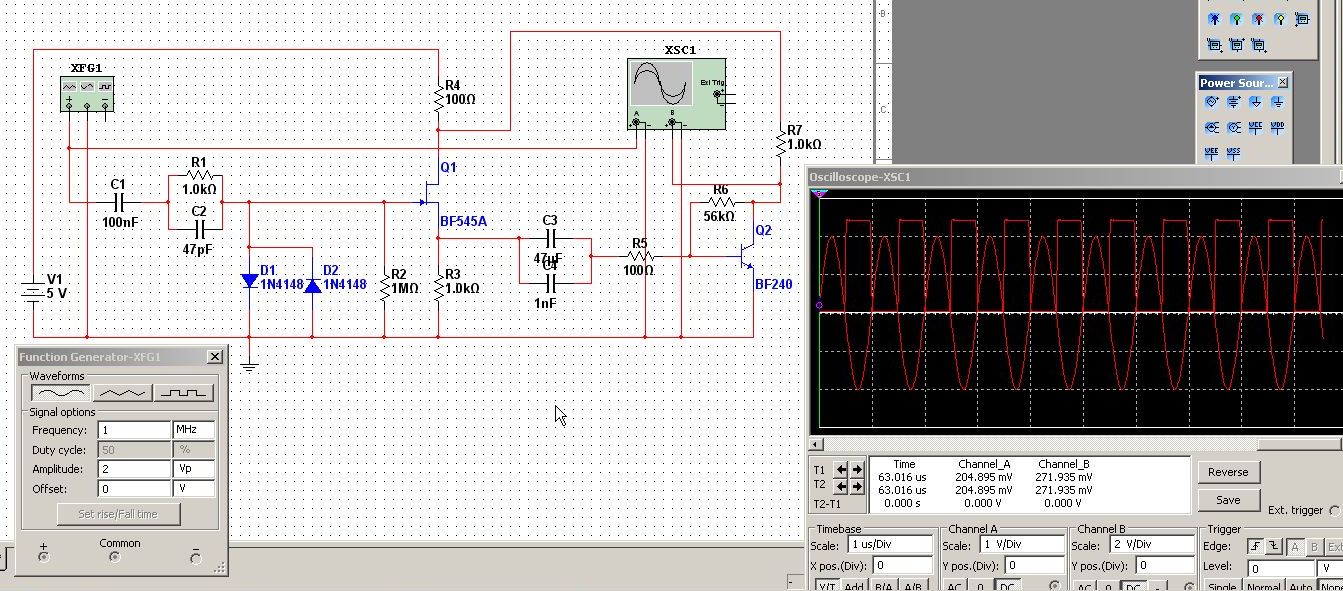

V mém simulátoru to funguje bez problémů, asi máš nějak divně fungující simulátor.
Pokud to nejde v reálu, máš tam chybu v zapojení, zkrat na dps, přerušený spoj či něco podobného.
Jestli máš osciloskop, tak kontroluj průběhy od zdroje signálu až k výstupu a hned zjistíš, kde je chyba.

Mouser · #18 Příspěvek od **Mouser** » 18 srp 2013, 21:21

No vypadá to na ten multiplexer. Před ním ještě signál je, ale za ním už ne. :-D

#19 Příspěvek od **jezevec** » 18 srp 2013, 21:43

No jasně, tím že máš uzeměný pin9, prochází signál mezi piny 5 a 4. Dej pin9 na plus a signál půjde mezi piny 3 a 4.

Mouser · #20 Příspěvek od **Mouser** » 18 srp 2013, 21:58

No osobně si myslím, že v tomto případě se o to stará MCU. Celé to vychází ze schematu, ale možná se mýlím.

otevřete si sami, obrázek je příliš široký

Protože když se VSTUP C (PIN-9) uzemní, začne signál procházet vstupem Z0 (PIN-5). Jakmile MCU zvedne úroveň na +5V, signál bude přepnut na vstup Z1 (PIN-3). Nebo ne?

Mouser · #21 Příspěvek od **Mouser** » 18 srp 2013, 22:30

Tak teď jsem otestoval ono přepínání vstupů (PIN-9 [C]) a je to jak jsem psal já. A funguje dobře.

Během příštího týdne udělám pár fotek z osciloskopu a uvidíme jestli se posunu dál.

#22 Příspěvek od **jezevec** » 18 srp 2013, 22:50

Vždyť jsi napsal to samé co já, ale v tvé simulaci potřebuješ aby procházel signál mezi piny 3 a 4. Na 5 vede signál z předděličky pro kmitočty nad 30MHz.

BOBOBO · #23 Příspěvek od **BOBOBO** » 19 srp 2013, 08:24

Ale základ je to UC u BFR . Tím odporem do báze z C nastav tak poloviční napětí a nemáš proč simulovat . Nemusí být špatný T , ale prohozené odpory .

#24 Příspěvek od **jezevec** » 19 srp 2013, 10:35

Nic nemusí nastavovat, ten odpor 56k do báze otevírá tranzistor když na bázi nejde signál. Při příchodu záporné půlvlny do báze se tranzistor zavře a na kolektoru je pak signál obdélníkového průběhu 0 - 5V.
Toto zapojení funguje bez problémů jak v simulaci, tak v reálu.
Už jsem psal výše, proč mu ta simulace nefunguje.

BOBOBO · #25 Příspěvek od **BOBOBO** » 19 srp 2013, 10:47

Inu čtu tam něco jiného ... -ani v reálu mi to ovšem nefunguje. Poradí někdo??

a to nastavení je dobré pro posunutí funkčnosti obvodu k menším úrovním vstupního signálu .
