Superjednoduchý přijímač

Zpráva

#16 Příspěvek od **MetalGod** » 21 říj 2013, 18:17

Tak to změř, ale stejně to bude na 99.999% křemík.

Lidi, smilujte se nad ním, pošlete mu někdo v pytlíku 5ks hrotovek, nebo za chvíli bude rozmazaně fotit výkonový diody ČKD!

monterjirka · #17 Příspěvek od **monterjirka** » 21 říj 2013, 19:11

Mám tu nějakých 20 nebo 30 kousků diod řady GA..., černé se "zelenou prdelkou", když dá adresu, pár kousků bych mu mohl věnovat.
Možná i nějaký MAA 125, který byl oblíbenou částí přijímačů Pavla Šraita (časopis ABC nebo kniha Od krystalky k modelům s tranzistory).

#18 Příspěvek od **ok1hga** » 21 říj 2013, 19:27

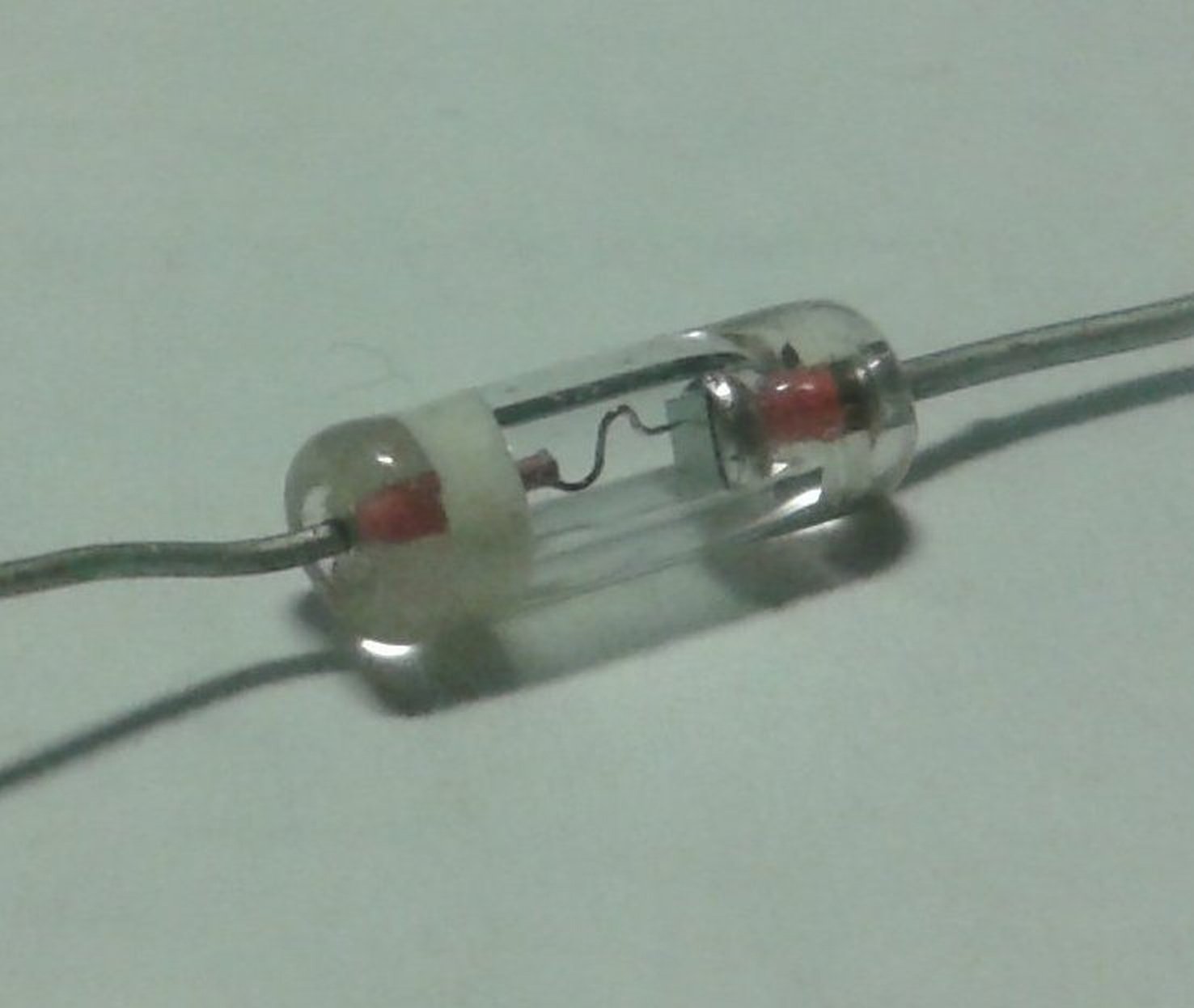

jak vypadá germaniová hrotová dioda . . .
"hrot dosedající na germaniový krystal"
. . . foceno telefonem s lupou.
snaž se chlape!

#19 Příspěvek od **Hill** » 21 říj 2013, 20:01

Asi zavedeme povinný údaj o lokalitě při registraci, abych tě nemusel hledat podle IP (Veřovice a okolí):
kolem Veřovic jsem našel poblíž uživatele ocelot, ten je z Kopřivnice.
V Hodslavicích je uživatel Bimbo, ze Štramberka jsou feketek a HofiX, k Novému Jičínu se přiznal Miri, k Frenštátu Holly a Fido116, mašinfíra Vitast se hlásí k Zubří, ale asi se tam moc zdržovat nebude a nejspíš nejezdí jen Valmez - Rožnov... vidíš, tam bude šance najít ještě více bastlířů a vůbec dalších z toho ohroženého druhu cvoků, co doma nějaký poctivý šrot na bastlení mít budou a třeba by ti vypomohli.
Buď čekej, že se ti některý z těch, koho jsem jmenoval, ozve, nebo jim zkus poslat SZ.
A vůbec nejlepší je oběhnout sousedy, jestli se jim doma nenudí třeba i už dávno nehrající tranzistorák, který si suší v naději, že třeba ještě sám ožije nebo ho prostě zapomněli vyhodit.
A v něm se naučit rozeznat součástky a s nimi začít.

CZJKP1 · #20 Příspěvek od **CZJKP1** » 21 říj 2013, 20:04

ok1hga píše:jak vypadá germaniová hrotová dioda . . .
"hrot dosedající na germaniový krystal"
. . . foceno telefonem s lupou.
snaž se chlape!

Co je to za typ?

Já tu mam jen dva kusy Tungsram OA1160 pak Tesla GA202, a pak haldu těch 1N60 z GM - to nepovažuju za Ge diody...

Takže taky jedu ,,na rezervu" Na nějáké amáčo burze musím někdy koupit, aby byla zásobička

..

To může být klidně něco takového, tam jsou GA201, GA206 http://oldradio.cz/ts442.htm . i toto jsem tu míval z popelnice http://oldradio.cz/ts441-2.htm , někde to sloužilo na stavbě, mě to tu hrálo pár let bez bedny a pak to skončilo ,,pryč" tam byly taky GA, jediný co tu z toho je je Koncový stupeň

...

Jinak myslím, že by se měla pájet ,,rychle" a zahřívat ji minimálně. Jinak že se může poškodit. Proto radši píšu více kusů, dvě použije do detektoru, na dvou se naučí pájet

!

Odkazy opraveny. Hill

#21 Příspěvek od **ok1hga** » 21 říj 2013, 20:40

CZJKP1 píše:Co je to za typ?

bílý proužek měly GA201čky, ale pokud mě paměť neklame, tak měly černou barvou natřené skleněné pouzdro.
ta na obrázku asi nebude tesla, možná tungsram nějaká OA . . . jen bůh ví co to je.
napětí na přechodu 0,178 V

jo a až sem budeš zase dávat odkazy, nech za "htm" mezeru
a nepiš tam ani tečku, potom ten odkaz nefunguje . . .

monterjirka · #22 Příspěvek od **monterjirka** » 21 říj 2013, 20:44

CZJKP1 píše:... Proto radši píšu více kusů, dvě použije do detektoru, na dvou se naučí pájet !

Jde to i bez páječky:
Jedním z prvních pokusů, které jsem udělal, byla "bramborová krystalka", myslím, že to bylo podle ABC někdy ze 60. let, sluchátka, anténa, uzemnění a dioda se tam napíchaly do kousků syrového bramboru...
Jen tak na doplnění - nevíte někdo o nějakém archivu těchto starých časopisů?

Hydrawerk · #23 Příspěvek od **Hydrawerk** » 21 říj 2013, 20:45

ondoubek píše:Dobrý den, nemáte někdo schéma nějakého superjednoduchého AM nebo FM přijímače?

Jo, někdy před deseti lety (kurník, to letí) jsem si postavil tento hezký AM přijímač se speciálním tranzistorem J-FET. Dá se koupit v gme.cz, nebo snad i jinde. Germaniová dioda se tam nepoužívá.
http://www.ebastlirna.cz/modules/Forums ... n__124.png

Viz také
http://www.ebastlirna.cz/modules.php?na ... o&start=75

ondoubek · #24 Příspěvek od **ondoubek** » 21 říj 2013, 21:33

Víte, tak se taky představím no

Jsem z Mořkova. Je mi 14 a s elektronikou dělám rok. Celkem se v tom vyznám (na můj věk), už jsem pájel desítky zesilovačů, blikačů a jiných věci. Občas jezdím i na soutěže v elektronice. Posledně jsem skončil 5. z 11. , okresní kolo.
Asi vás štvou ty moje 🤐 otázky kolem Ge diod, ale s rádiem jsou nikdy nedělal a začal jsem se o to tak trochu zajímat tak před týdnem. Takže jsem toho moc nepochytil.
Jinak Vám moc děkuju :wink:

monterjirka · #25 Příspěvek od **monterjirka** » 21 říj 2013, 22:02

ondoubek píše:Víte, tak se taky představím no Jsem z Mořkova. Je mi 14 a s elektronikou dělám rok. ...

Zdravím.
Každý jsme nějak začínal, každý jsme se pral se zapojením, které se nechovalo tak, jak jsme chtěli a potřebovali. Někdo měl štěstí, že mu měl kdo poradit, druhý si musel prošlapat cestu sám.
Jestli nemáš tuhle knihu, tak si ji zkus stáhnout, je to taková "učebnice"...
http://www.uloz.to/xdHnQCr/od-krystalky ... t-1979-zip

Jestli chceš pár diod GA20x, tak mi napiš adresu, já ti je pošlu. O ceně nebudeme přemýšlet, já jsem je také někde dostal a "všechny" je nevyužiji.

Jirka OK1NMJ

CZJKP1 · #26 Příspěvek od **CZJKP1** » 21 říj 2013, 22:10

ok1hga píše:
CZJKP1 píše:Co je to za typ?

bílý proužek měly GA201čky, ale pokud mě paměť neklame, tak měly černou barvou natřené skleněné pouzdro.
ta na obrázku asi nebude tesla, možná tungsram nějaká OA . . . jen bůh ví co to je.
napětí na přechodu 0,178 V

jo a až sem budeš zase dávat odkazy, nech za "htm" mezeru
a nepiš tam ani tečku, potom ten odkaz nefunguje . . .

A nebude to taky 1NN41.?

http://www.litildivil.cz/sbirka/ruzne/1NN41.jpg

Takhle z foto těžko říct, ale mám dojem, jestli ty 1NN41 nebyly krapet větší než GA201....

ondoubek · #27 Příspěvek od **ondoubek** » 21 říj 2013, 22:12

Díky za nabídku a za odkaz na knihu.
Zítra jdu přebírat šrot (většinou různé RF obvody z TV, nějaké rádia, tv konvertory a nevím co ještě) tak se podívám jestli tam něco nenajdu.
Kdyžtak dám vědět.

Jinak ty diody jsem změřil a mají úbytek asi 0,601V.

#28 Příspěvek od **Hill** » 21 říj 2013, 22:24

No tak to budou křemíkové plošné, něco z řady 1N4xxx. V AM detektoru by taková dioda za určitých podmínek mohla vyhovět, ale už to nebude tak jednoduché zapojení a v Mořkově nebudeš mít dost silný signál ani na hodně vysokou anténu.
Najdi germaniovou.

Ty soutěže v elektronice: to jsou ty, co do nich dodává stavebnice Tipa?

ondoubek · #29 Příspěvek od **ondoubek** » 21 říj 2013, 22:39

Nevím, já zatím nic nevyhrál, zítra se zeptám :wink:

Nojo, v blízkosti žádný DV,SV vysílač není. Kdybych bydlel v Liblicích u toho 350 m vysokého střednovlného vysílače, to by jelo

#30 Příspěvek od **Michal22** » 21 říj 2013, 23:41

Diody řady GA2xx z produkce Tesly (ale i třeba západní řady AAxxx) byly skleněné, vevnitř byl většinou viditelný drátek- jako na fotce od ok1hga. Velikost jako KY130/xx (přibližně). Ty tvoje jsou určitě menší (příště to vyfoť vedle pravítka).
Jestli chceš přijímat něco na středních nebo dlouhých vlnách, tak by taky nebylo od věci přečíst něco o anténách. Pokud teda bydlíš v rodinném domku a rodičové jsou tolerantní...
Čti to, co ti ok1hga radí, on totiž moc dobře ví a má i pedagogické vlohy
