Sháním kdo navine transformátor

Zpráva

#16 Příspěvek od **Sendyx** » 21 pro 2013, 11:21

Jestli chceš opravdu ušetřit hmotnost, tak to překopej na poloviční výkon, nebo použij na síť toroid.

Kaca · #17 Příspěvek od **Kaca** » 21 pro 2013, 11:31

Ne. Na hmotnosti mě moc nezáleží. Tam bych ušetřil tak asi 5 kilo a taky chci zachovat určitou tradici. Celej život jsem se tahal s velkejma a těžkejma bednama pro baskytaru a s další partou s kontrabasem. Tak mě to nemůže rozhodit. Důležitější je celková kvalita produkce.
Momentálně mám za zadkem starýho Fendra 250. Je sice dobrej ale v mým věku už tady hraje roli taky nějaká ta nostalgie.
Tak až to nějak dopadne tak se opět ozvu.
Zdarec!!! Kaca

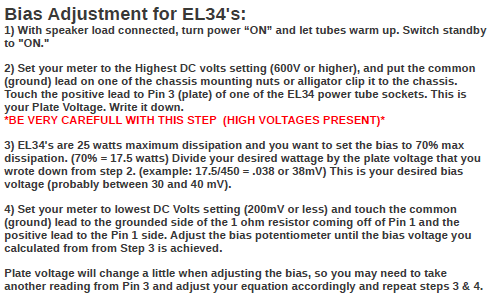

Jo a ještě - tady je popsanej způsob nastavení biasu. Co si o tom myslíte?

elnovy · #18 Příspěvek od **elnovy** » 22 pro 2013, 06:31

Právě proto že nejsem ajťak ani trouba co se naváži do jinejch diskutérů jsem chtěl poraditi a né se hádat s arogantní hvězdnou pěchotou co má již pět hvězdiček .....Díval jsem se kolik stojí EL34...pod 1000/ kus se prakticky nedají sehnat ...Proto bych navrhoval nejpraktičtějši navinutí libovolného trafa takto .......Při demontáži odmotati a spočitati závity a odměřit přůměr drátů ....do nové kostry vyrobiti dřevěné jádro se šroubem na upevnění do sklíčidla ruční vrtačky eventuelně spřažené s počitadlem .
A ušetřenej čas na diskuzích na tomto servru věnovati vlastnímu navinutí
trafa . Vzhledem k tomu že životnost lamp ani výstupního trafa
není věčná ...v l

ampách dochází z principu k nahodilým přeskokům
a to potom se ti bude čas od času praxe s navíjením trafa hodit .
Přeji hodně úspěchů ve vinutí a i bohatého ježiška a veselé Vánoce
spolu s HAPY NEW 20014 hvězdné pěchotě s 5 TI Hv taky samosebou

Kaca · #19 Příspěvek od **Kaca** » 22 pro 2013, 09:35

EL34 se dají sehnat i levněji: http://www.ges.cz/cz/elektronka-el34-jj ... 00009.html
Připomínám že se mě opravdu nejedná o výstupní trafo ale o síťák. Oslovil jsem ve svém okolí asi šest firem které navíjí a výsledek se dozvím až mě odpoví.
Na pozici výstupáku mám trafo z AZK 360. Je to zřejmé i z fotky která je výše.
Děkuji za ohlasy a zdravím! :hoja:

#20 Příspěvek od **Sendyx** » 22 pro 2013, 10:51

Kaca, to je naprosto běžný postup, katodový odpor a nastavení klid. proudu na 70% max. anodové ztráty. Takové často defaultní nastavení pro zesilovače v dost otevřené AB třídě. Nic nepokazí, nic nevylepší.

Elnovy, dej si závazek, že budeš psát jen o tom, čemu rozumíš. A už to svinstvo nehul, kdo má ty tvoje bláboly číst.

Kaca · #21 Příspěvek od **Kaca** » 22 pro 2013, 10:56

Díky Sendyxi! Jen jsem chtěl potvrdit to co píšou. Je to jednoduché a pro nás praktické.
Až budu mít síťák tak se ozvu. Zatím tedy hezké svátky!

#22 Příspěvek od **Sendyx** » 22 pro 2013, 10:59

Klidně můžeš použít nastavení pro 20-70% anodové ztráty, někdy to pro malý klidový proud hraje na ucho lépe a životnost flašek stoupá.

Kaca · #23 Příspěvek od **Kaca** » 22 pro 2013, 11:00

OK. Díky! Vyzkouším.

A už jsem dal i lepší fotku namísto té ze skříně.

Kaca · #24 Příspěvek od **Kaca** » 30 pro 2013, 09:49

BOBOBO - Moc děkuji! Trafo došlo. (SZ)
Zdravím! Kaca

Kaca · #25 Příspěvek od **Kaca** » 14 led 2014, 16:25

BOBOBO - to trafo od Tebe má naprázdno 2 x 535V AC pro anody. To je pro mne moc. Zkovám ho ale protože kdybych stavěl něco s usměrňovačkou (nebo dvěma) tak by se mohlo ještě hodit. Ještě jednou tedy díky!

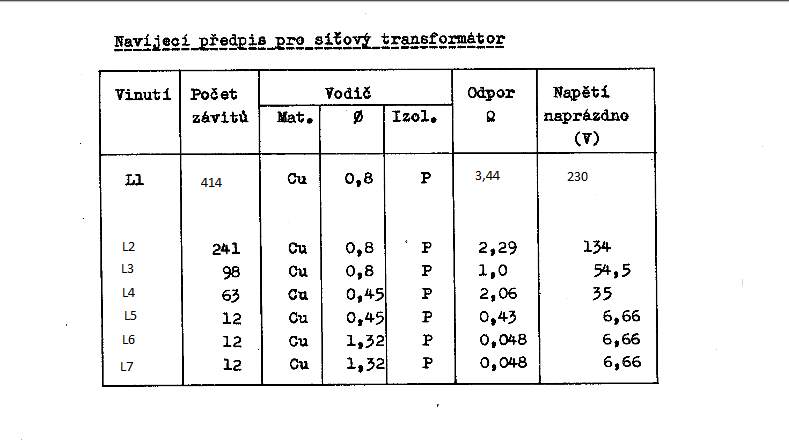

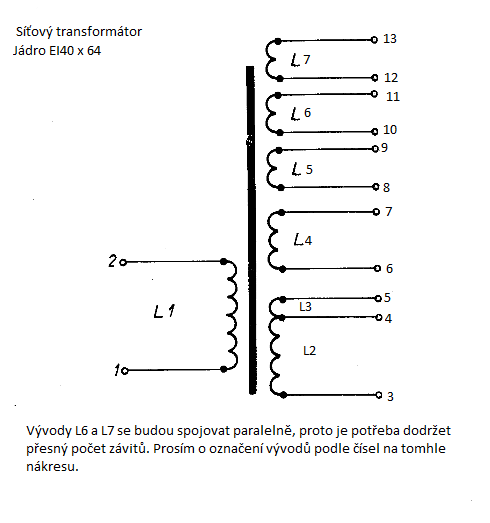

Ty kostry co jsou na obrázku už jsou v naviárně. Tak počítám že za nějaký čásek budou hotové. Dal jsem navinout tři síťáky podle navíjecího předpisu ze stotřicítky akorát na primáru pouze 230V. Jinak stejné. Je to na jádru EI40 x 64mm. Trafoplechy mám ale z výstupáků z AUJ 637. Ty jsou o něco silnější. Asi 0,65 a nebo 0,675mm. Nevím přesně. Měřil jsem je posuvným měřítkem. Ptám se tedy lidí znalých zda tyto plechy mohu použít pro tyhle síťové trafa. Myslím že plechy orig. pro AZK360 mají tloušťku 0,5mm.

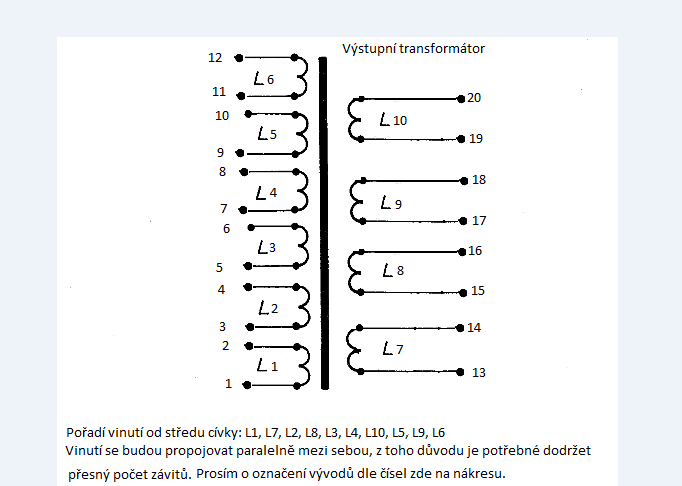

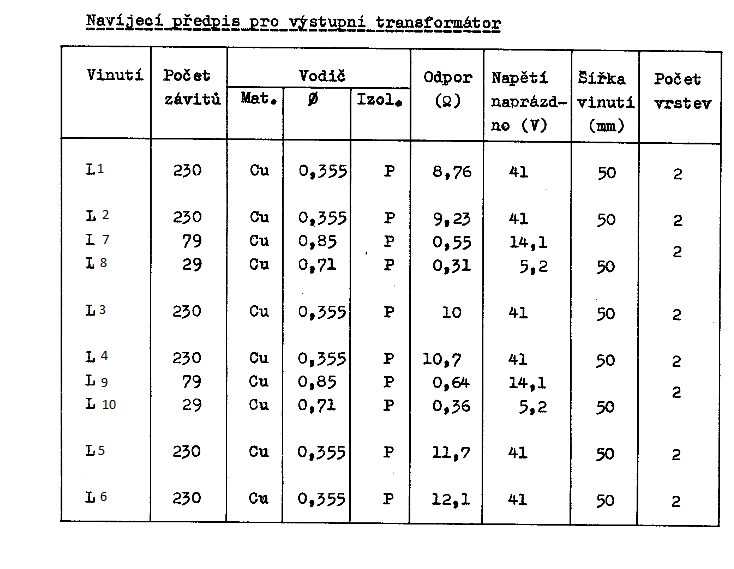

Dále jsem si nechal namotat výstupák. Také podle AZK360, akorát s tím rozdílem že jsem vynechal vinutí 100V a vinutí se budou normálně pravidelně střídat, prim. a sec. s dostatečnou izolací. Plechy do tohohle výstupáku mám připravené - tloušťka 0,5mm. To by mělo být v pohodě.

Obě trafa jsou na jádru EI 40 x 64.

Zdravím a děkuji! Kaca

#26 Příspěvek od **Sendyx** » 14 led 2014, 22:18

No koukám do tabulek, EI40x64 jsou jádra pro 400VA (při 50Hz). Není to trochu moc velké ?

Kaca · #27 Příspěvek od **Kaca** » 15 led 2014, 06:26

Takovéhle jádra jsou opravdu v AZK 360. http://www.pajka.info/z0007-tesla-zesil ... ic-130.php Tahle stotřicítka má podle štítku příkon 290W.
Dokonce je to samé jádro na síťovém trafu i v AZK 401 ( http://www.radiojournal.cz/schemata/azk401.pdf ) Ten má psáno 160VA.
Plechy jsem kdysi počítal a opravdu je tam 128 plechů po 0,5mm.
Jen potřebuji vědět jestli na ten síťák mohu použít ty silnější plechy. (0,65 a nebo 0,675mm). Nevím jaký rozměr se dával do Těch výstupáků z AUJ 637. http://aldax.cz/index.php?act=prod&show ... key=auj637
Nevím proč jsou ty jádra takhle předimenzované ale myslím že je to kvůli menšímu brumu, asi je to jádro méně sycené a má menší vyzařování.
Tak co - mohu prosím použít? Něco mě říká že by to mohlo být OK ale nevím to jistě tak než složím a zalakuji, chci se zeptat odborníků.

sis2 · #28 Příspěvek od **sis2** » 27 led 2014, 16:58

Předimenzované trafáky mají slabší rozptylové pole, nevrčí a netopí tolik. Je to výsledek práce dobré party vývojářů z bývalé Tesly Vráble - stejné plechy na síťáku i výstupáku, výstupák navržený tak, že i s obyčejnými plechy má velmi dobré přenosové vlastnosti. Plechy mají sice trochu větší ztráty v železe, ale spotřebě a váze se v době vzniku takový význam nepřikládal. A muselo se vyrábět hlavně z toho, co bylo v RVHP. Díky tomu jsou trafa ve stotřicítkách věčné (pokud ovšem na něm někdo nepřevrhne půllitr). Silnější plechy právě z důvodu předimenzování nebudou na závadu, toho bych se vůbec neobával.

Kaca · #29 Příspěvek od **Kaca** » 27 led 2014, 18:11

Moc Děkuji! Tento týden by měli být hotové kostry a budu skládat a lakovat.
Zdravím!

Kaca · #30 Příspěvek od **Kaca** » 26 úno 2014, 17:13

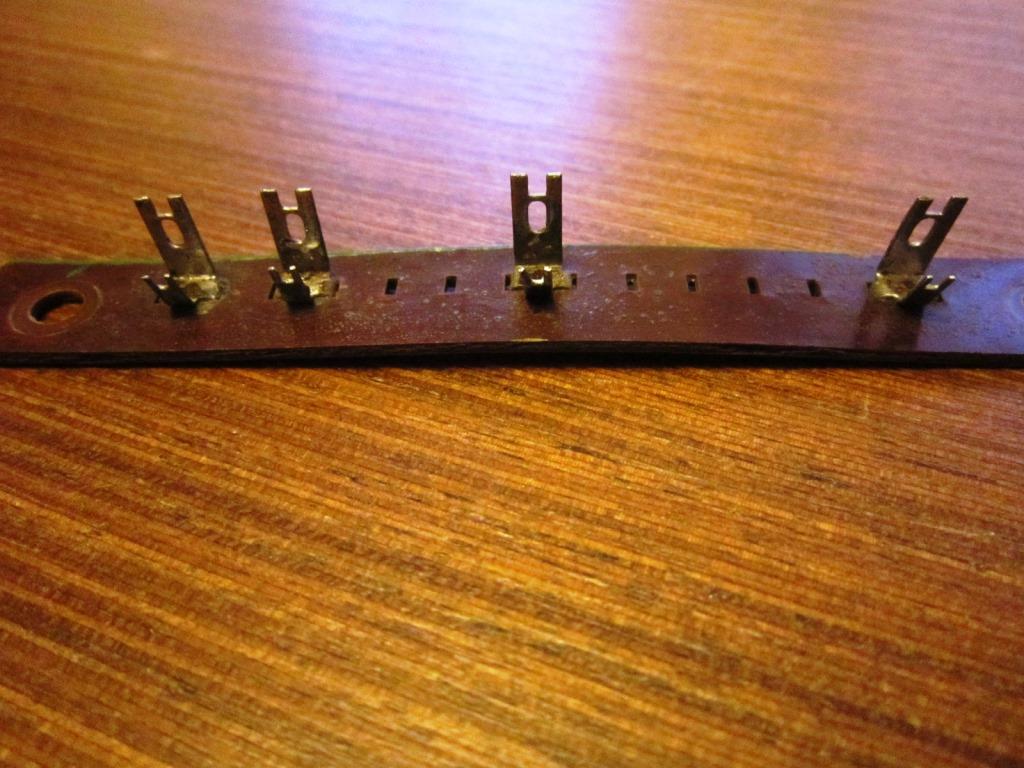

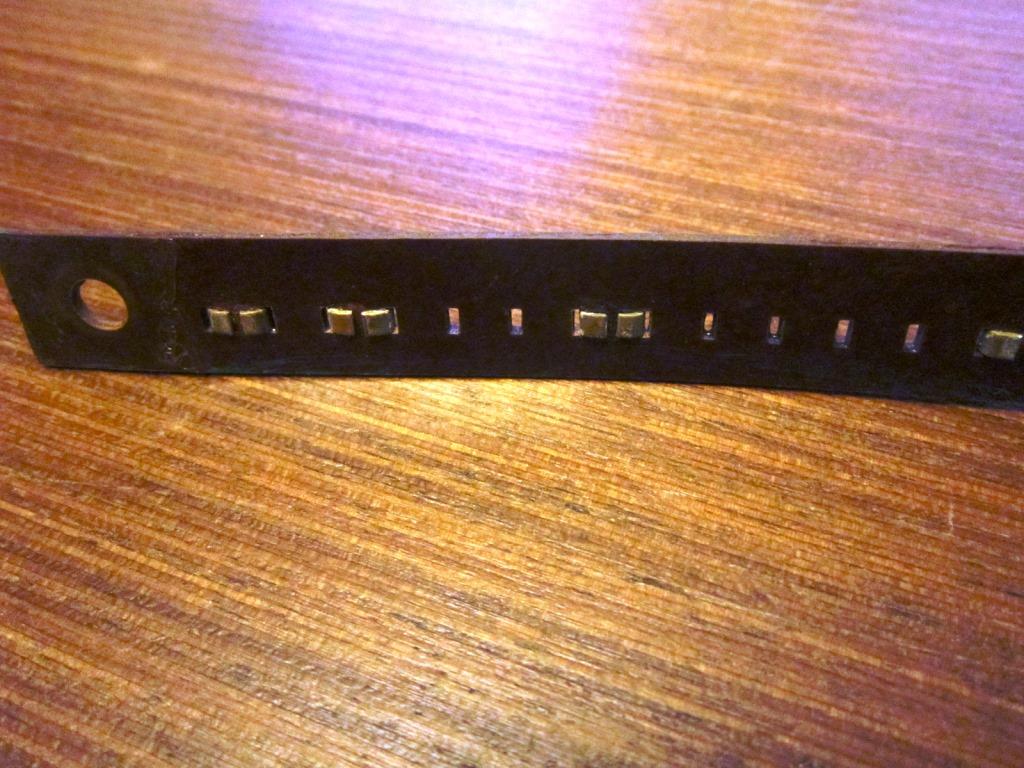

Tak trafa jsou namotané. Dnes jsem skládal. Ještě potřebuji poradit kde a jestli je to vůbec ještě možné sehnat ty pájecí vývody co jsou na obrázku.
Za každé doporučení děkuji!
