Display Roland S-50

Zpráva

Jurik · #16 Příspěvek od **Jurik** » 10 pro 2013, 00:19

tak tady to je

procesor · #17 Příspěvek od **procesor** » 10 pro 2013, 00:36

Je to OK

Jurik · #18 Příspěvek od **Jurik** » 10 pro 2013, 00:38

jj taky jsem na to kukal... vypada to na ten proces co??

procesor · #19 Příspěvek od **procesor** » 10 pro 2013, 08:18

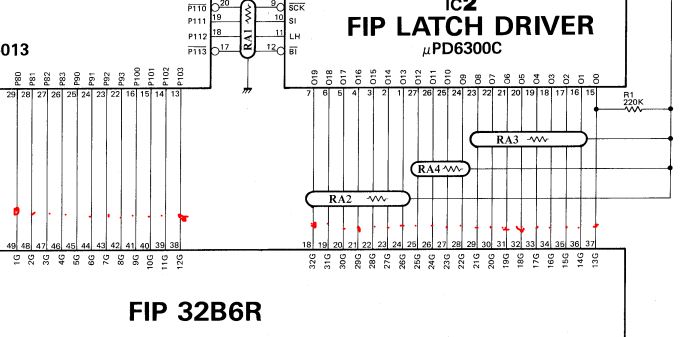

Pozri skopom na jednotlivé Gridy (G1...G32)...fungujú ako mriežka v trióde s priamo žhavenou katódou.
Malo by to byť všade rovnaké.
Kladnejší impulz (svieti znak na danej pozícii) by mal mať úroveň poblíž napätia na C8. Zápornejšia hodnota má mať hodnotu ako na C9 (v tomto čase je pozícia znaku zatemnená).

Pozrel by som aj segmenty znakov P(a)...P(dp)... to sú anódy triódy.
Úroveň +5V...svieti fosfor anódy-segmentu.
-30V nesvieti-prúd nedopadá na segment (asi ho preberá mriežka, lebo prúd jedného znaku býva konštantný nezávisle na počte svietiacich segmentov).

Možno je niektorý grid, alebo segment skratnutý na GND, Vdd....? buď v uPD alebo vo FIP.

Neviem pohľadať datasheet od toho FIP32B6R,
takže presne neviem aké má on pracovné napätia, ale podľa iných FIP display-ov a max.parametrov uPD7538A (tiež uPD6300C) je isté, že na C9 nemá prekročiť napätie 30V a na C8 by malo byť okolo Uc9+(2V až +10V)čo je cut-off napätie(Ek). Čiže tak od -28 do -20V. Nastavené je to odporom R20 a pracovným prúdom jedného znaku-pozície.

Alebo to napätie namerané na C9 je nejaká blbosť. Z ocilospu sa to nedá lepšie pomerať?
±5% nie je rozhodujúce, ale 56V je už moc.

#20 Příspěvek od **Sendyx** » 11 pro 2013, 18:39

Řešil jsem podobnou vadu na podobném přístroji, display pohasnul, ale trochu svítily a problikávaly i segmenty, které svítit neměly. Nakonec jsem našel přerušených několik žhavících vláken (asi 3 z osmi) a svod někde v tom displayi :cry:

.

procesor · #21 Příspěvek od **procesor** » 11 pro 2013, 19:13

Aj to by šlo skúsiť odmerať. Ten display má možno tri vlákná podľa trojice pinov spojených na každej strane.

Edit: Tento má iba jedno žh. vlákno. Pomiešali sa mi diskusné vlákna...beží paralelne podobné s iným FL displayom... :oops:

Jurik · #22 Příspěvek od **Jurik** » 12 pro 2013, 00:22

jenze je problem ten ze zadne naznaky zavady nemel... Vse klapalo ok a najednou dup a banan... podle me kdyby to meli byt svody v dislayi tak by to podle me neudelalo hned z niceho nic... Kadopadne me to pekne s*** :-)

Jurik · #23 Příspěvek od **Jurik** » 01 led 2014, 18:18

zdravim... problem asi poresen.... propajel jsem vsechny plosky a zda se ze tyden to jede ok :-)

ale mozna by jste mi mohli pomoct s jednou veci... U tohoto sampleru je vystup na monitor CB a nebo vystup RGB se synchrem vyvedenym zvlast H a V (synchronizace je v tomhle pripade zaporna). Problem je v tom ze tohle vsechno funguje u monitoru s Hf= 15625Hz (jako TV). Otoci fazi synchra je jednoducha vec aby fungoval "novejsi" monitor ale jde o problem s frekvenci radku... Proto se ptam kdyz ho vynasobim 2x (vystup z S-50) bude to k necemu abych mohl pouzit CRT nebo LCD monitor dnesni vyroby?? dekuju Jirka

serviceman · #24 Příspěvek od **serviceman** » 01 led 2014, 18:25

Tady je zajímavá tabulka.

Jurik · #25 Příspěvek od **Jurik** » 01 led 2014, 18:29

diky ale nejak jsem nepochopil ten tester....

serviceman · #26 Příspěvek od **serviceman** » 01 led 2014, 18:32

O tester nejde, jen jaké jsou řádkové kmitočty v souvislosti s obrazovým a rozlišením. Tady je to ještě podrobněji.

Jurik · #27 Příspěvek od **Jurik** » 01 led 2014, 18:43

ok tak to by sedelo... jeste je tam nejaka tolerance +- 60Hz... a co si myslis o tom znasobeni radkoveho kmitoctu???

serviceman · #28 Příspěvek od **serviceman** » 01 led 2014, 18:50

Myslím, že by to šlo.

Jurik · #29 Příspěvek od **Jurik** » 01 led 2014, 19:11

A nejakou nasobku ttl??? Nemas nejaky tip nebo mam kouknout do knih a na net? Diky

serviceman · #30 Příspěvek od **serviceman** » 01 led 2014, 19:13

Myslíš násobičku? Fázový závěs 4046.
