bistabilní KO co nejjednoduššeji

Zpráva

CAMaFo · #16 Příspěvek od **CAMaFo** » 15 úno 2014, 16:06

procesor> Thle zapojení se mi líbí.Díky moc za schéma.
S hodnotami relé nejde hnout (mám ho koupený 5ks) a s napájením 16V AC taky ne. Ono nejde o to co nejjednodušší za každou cenu.Ta zenerka je 12V ? (to relé spolehlivě sepne už při 7V DC).Odběr celýho by to neměl přesáhnout 30mA.Jakou hodnotu by měl mít ten rezistor před zenerku ?

BOBOBO · #17 Příspěvek od **BOBOBO** » 15 úno 2014, 16:34

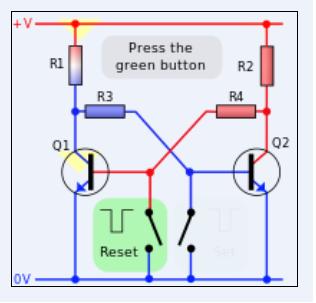

Já bych zůstal u jednoduchosti . Relé dáš místo R2 .

procesor · #18 Příspěvek od **procesor** » 15 úno 2014, 16:45

Také na okamžitú reakciu...

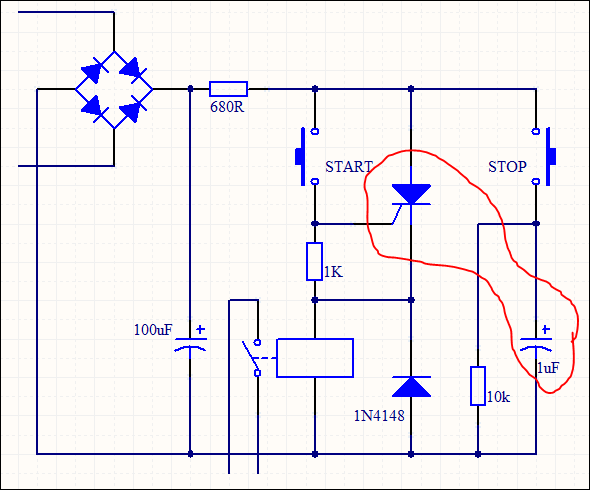

Odpor 470R (560) v zapojení vyššie ku zenerke 12V 0,5W

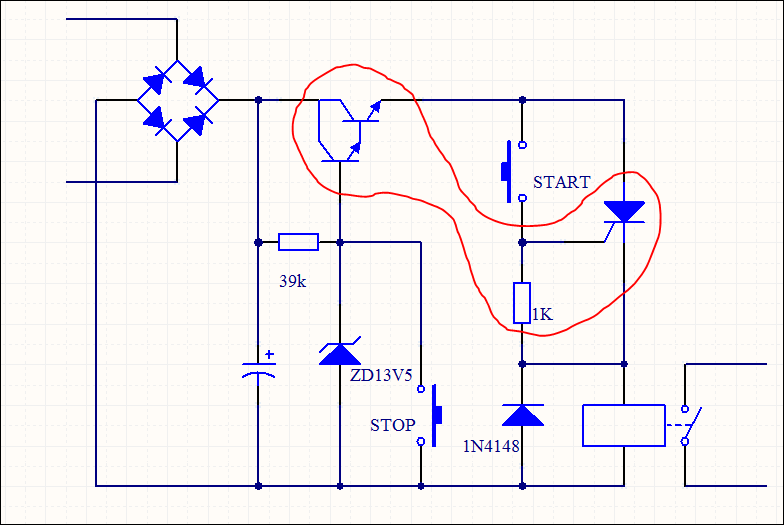

V tomto "okamžite reagujúcom" je PNP darlington (BC516, BCV46,...) stačí 30...40V/0,1A. zenerka radšej 14V, kľudne aj 0,5W (BZX79C13V).

Lukas-Peca · #19 Příspěvek od **Lukas-Peca** » 15 úno 2014, 17:19

Složitěji by to nešlo?

Edit: ještě tam chybí odpor tak 10k ze spoje kondenzátoru a tlačítka na kladný pól napájení.

procesor · #20 Příspěvek od **procesor** » 15 úno 2014, 17:24

Aj odpor ku G na zem, a máš to o jednu súčiastku viac.

CAMaFo · #21 Příspěvek od **CAMaFo** » 15 úno 2014, 17:57

Zkusil jsem v simulátou zapojení podle BOBOBO.Funguje to přesně tak,jak je třeba,akorát je potřeba dořešit napájení (relé je pouze na 12V),nebo by stačil do serie rezistor 100j

procesor · #22 Příspěvek od **procesor** » 15 úno 2014, 18:02

Ešte treba v tom BOBOBO aj vyriešiť nastavenie po nahodení zapájanie. Takto je to náhoda, kde sa to preklopí.

Ešte ma inšpiroval Lukas-Peca
a vyradenie stavilizátora na 12V

BOBOBO · #23 Příspěvek od **BOBOBO** » 15 úno 2014, 18:33

Jo vrzni tam 220Ω a fertig . Odpory do bází tak 15-22kΩ a ten odpor do druhého kolektoru tak 2 kΩ .

CAMaFo · #24 Příspěvek od **CAMaFo** » 15 úno 2014, 18:34

procesor> Tohle mi připadá zatím nejlepší řešení.Bude ale potřeba omezit proud do relé rezistorem 100j (jak jsem psal výše).

Zkusím odbočit - co tohle,bude to fungovat když vývod 6. je na GND ?:
Obrázek

CAMaFo · #25 Příspěvek od **CAMaFo** » 15 úno 2014, 18:38

BOBOBO píše:Jo vrzni tam 220Ω a fertig . Odpory do bází tak 15-22kΩ a ten odpor do druhého kolektoru tak 2 kΩ .

S tímhle to v simulátoru nefunguje.

#26 Příspěvek od **Bernard** » 15 úno 2014, 19:47

Mně jo.

CAMaFo · #27 Příspěvek od **CAMaFo** » 15 úno 2014, 19:56

Bernard píše:Mně jo.

Jakej používáš simulátor ?

#28 Příspěvek od **Bernard** » 15 úno 2014, 20:06

V tom snad problém nebude. LTspice IV.

procesor · #29 Příspěvek od **procesor** » 15 úno 2014, 20:08

V tranzistorovom do báz daj 10k. v druhom kolektore nech je odpor 820J
Na zdroj to celé pripoj cez 680j odpor. Na bázu tranzistora spínajúci relé pripoj 100nF keramiku oproti GND. Ten kondenzátor nastavuje počiatočný stav klopného obvodu na OFF po nahodení napájania.

555 môže mať pin 6 na GND. Ku 555 musíš urobiť stabilizátor (zenerku-odpor), keď už, tak na 12V. Obvod 555 je max na 18 V.
Tvoj zdroj v reálnej sieti za diódovým mostom môže dať aj 24V.
Podobne s 555 je potrebné zaistiť počiatočný stav nulovaním počas nábehu napájacieho napätia. Podobne ako pri tranzistorovom KO stačí tlačidlo STOP premostiť kondenzátorom cca 100nF alebo väčším v závislosti od rýchlosti(lepšie pomalosti) nábehu napájania.

Thyristorové sú pri nábehu napájania vypnuté automaticky.

CAMaFo · #30 Příspěvek od **CAMaFo** » 15 úno 2014, 20:32

Bernard píše:V tom snad problém nebude. LTspice IV.

To jo.Určitě bude mezi klávesnicí a židlí.
