Napájací zdroj DELL, model H235P-00

Zpráva

tiktak1953 · #16 Příspěvek od **tiktak1953** » 26 dub 2014, 10:41

Uz som nato prisiel,treba tu paku potiahnut a vrchny kryt sa uz potom da otvorit! Bolo ho treba uz len nadvyhnut.
Rolis mas uz ten zdroj opraveny?

rolis7 · #17 Příspěvek od **rolis7** » 29 dub 2014, 09:16

Ešte nie, čakám na budiaci obvod z Číny. Keď to dám dohromady, tak sa podelím.

#18 Příspěvek od **rnbw** » 29 dub 2014, 09:29

Mal nakoniec odpaleny vystup?

tiktak1953 · #19 Příspěvek od **tiktak1953** » 30 dub 2014, 07:37

Ja som vcera rozobral trochu zdroj z Dell GX520 model H220P-01 REV:A01 kde bol vyduty C409 1000/10V a C408 220/25 ,TH-ermistor 2R5 a poistka 6.3A.
Spytam sa ak dovolite, ci je PC Dell GX520 (dali mi ho pokazeny bez HDD) z ktoreho je tento vadny zdroj vykonnejsi ako Dell-y 170L ktore mam uz opr.dva.Ide mi v nom o hodnoty tychto veci: procesor,HDD ,a RAM.
Este by ma zaujimalo,ci niekto nema zo zleho GX520 HDD, hlavne nie draho. Vdaka.
---------------------
V tomto zdroji je riadiaci IO UC3843B tak, ako je UC3842 v mnohych starsich zdrojoch v el.spotrebicoch co som opravoval..

tiktak1953 · #20 Příspěvek od **tiktak1953** » 09 kvě 2014, 22:47

Mam dotaz,vymenil som tie suc. v zdroji co som vysie napisal ,zdroj ciastocne ide ,lebo v 12V vetve po asi dvoch sek. klesne napatie na 8V.Da sa takto povedat ,ci je to sposobene ciastocne v skrate usmernov.diodov ,alebo zmenenov hodnotov rezistoru?Tlmivkov asi tazko.Ked to rozoberem tak to zistim.Elyt je new,100pro OK.

rolis7 · #21 Příspěvek od **rolis7** » 26 kvě 2014, 10:11

Takže obvod dorazil a zdroj je opravený (chvíľku to tým Číňanom trvalo, ale nesklamali). Výmena riadiaceho obvodu pomohla, vymenil som ešte aj kondík, ktorý bol pri riadiacom obvode v napájaní (mal trocha menšiu kapacitu a máličko zvýšené ESR). Len tak zo zvedavosti som ohmicky porovnal výstup IO na budenie fetu. Starý obvod mal proti zemi cca 100 ohm, nový nekonečno. Takže si myslím, že starý je KO. Otázka je, čo odišlo skôr - či riadiaci obvod zobral so sebou FET, alebo naopak :roll:

. To sa už ale v tomto prípade nedozviem. Ešte na koniec dodám, že žiarovka, ktorú som pri pripojení do siete požil ako ochrannú do série so zdrojom, musí mať v tomto prípade aspoň 150W. S menšou sa mi to nechcelo rozbehnúť.Výstup som mal zaťažený asi 3A 12V-tovú vetvu a 2A aj 5V-tovú vetvu.Tak snáď to niekomu pomôže.

#22 Příspěvek od **rnbw** » 26 kvě 2014, 10:47

Super, gratulujem!

Podla mna sa najprv skratuje ten kondenzator, nasledne FET a nasledkom toho odide ten IO.

Raz, ked som zdroj H240AS pocas zaruky menil za novy, tak som ten novy otvoril (bola to rev. A02, vsetky vadne su A00) - a nasiel som rozdiel v tom, ze tam nebol osadeny ten keramicky kondenzator, co tam horel. Neviem, ci tam boli aj nejake ine zmeny.

#23 Příspěvek od **rnbw** » 11 zář 2014, 23:04

Prave som robil iny H235P-00. Bol prepaleny odpor R51, co sluzi ako poistka pre IC5 (TNY280PN) v standby zdroji. IC5 samozrejme tiez vadny.

Pricina - vyhnita noha na C2 (150uF/420V). Dalej boli nafuknute na sekundari vsetky elyty Ltec (Nippony OK). Potom som zobral merac ESR a zistil som, ze vsetky male elyty (tiez Ltec) su vyschnute! Nielen na hlavnej doske, ale aj malych doskach s riadiacim IO a tej druhej s trimrami hore.

Takze som vymenil takmer vsetky elyty, R51 a IC5 a zdroj bezi

#24 Příspěvek od **rnbw** » 12 zář 2014, 21:21

Pustil som sa do toho druheho kusu. Nasiel som zatial odpalene:
C125 (1nF/1kV)
Q102 (STW7NK90Z)
R105 (0R27)
F1 (F6.3A/250V)

Doska riadenia:
IC301 (CL2181)
R301 (2K7)

Mal si tam este nieco dalsie vadne?

[edit]
Este som nasiel obhoreny koniec prepojky J3 - je tam usmernene (a este zvysene, lebo PFC) sietove napatie - preskocilo to na chladic.

#25 Příspěvek od **rnbw** » 13 říj 2014, 20:20

Konecne mi prisli suciastky (CL2181 a STW9NK90Z z UTSOURCE).

Vymenil som tie, co som vymenoval a este som nasiel vadnu D111 - zvod v zavernom smere (je k nej paralelne odpor 22R, takze bez vyspajkovania sa to neda zistit).

Zdroj funguje

#27 Příspěvek od **rnbw** » 02 črc 2015, 13:02

Takze OptiPlexy 790 uz su mimo zaruky a prisiel cas na opravy zdrojov H240AS-00.

Zatial jeden netypicky kus: C52 (680pF/1kV medzi D-S spinacnieho FETu) sa skratoval, spalilo to len R25 (0,27R) a F1. FET prezil a ostatne suciastky tiez. C52 som vyhodil, vymenil R25 a F1 a zdroj funguje.

Skusal som nejake dalsie zo "zasoby" vadnych: bud nejdu vobec (spalena poistka) alebo ide len 5VSB (poistka prezila, zhorel R25).

Dost ich ma skratovany FET, to sa bude horsie robit (budenie je na malej doske za chladicom - musi to ist cele von).

[edit]
Tak prezrel som vsetkych 20ks vadnych zdrojov. Vsetky maju skratovany FET, takze ten jeden bol naozaj vynimka. V jednom zdroji bol R25 0,2R namiesto 0,27R. Tych C52 sa davali dva druhy - modry a zltohnedy, spalene su vsetky okrem jedneho! Ten nie je skratovany, multimetrom som zvod nenameral...

#28 Příspěvek od **rnbw** » 02 lis 2015, 23:45

Tento H235P-00 bude chutovka...

#29 Příspěvek od **rnbw** » 13 lis 2015, 22:27

Prisli NCP1606A, tak som sa do toho pustil:
hlavna doska:
C125 (1nF/1kV)
Q102 (STW7NK90Z)
R105 (0R27)
F1 (F6.3A/250V TR5)
D111 (1N4148)
R120 (10K SMD 0805)
spalena cesta GND na riadiacu dosku
Z101 (zener 16V)
Q104 (KSP2222A)
IC104 (817C)

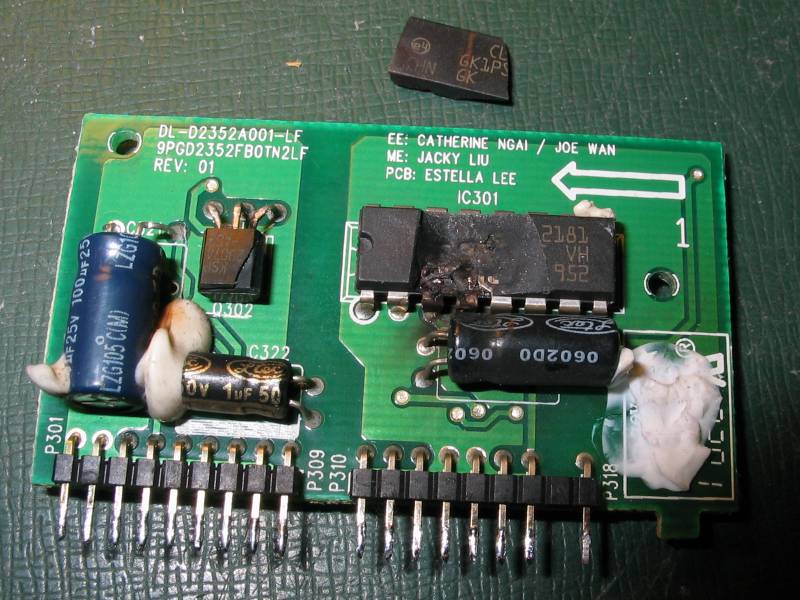

riadiaca doska:
IC301 (CL2181)
R301 (2K7 SMD 0603)
R305 (470R SMD 0603)
Q302 (KSP2907A)
R325 (470R SMD 0805)
IC302 (1606A = NCP1606AD)
Q301, Q303 (6Bt = BC817-25)

Vsetky male elyty Ltec boli zase suche a niekolko velkych nafuknutych.

Zdroj vsak stale nejde, este tam nieco ostalo...

#30 Příspěvek od **rnbw** » 13 lis 2015, 23:32

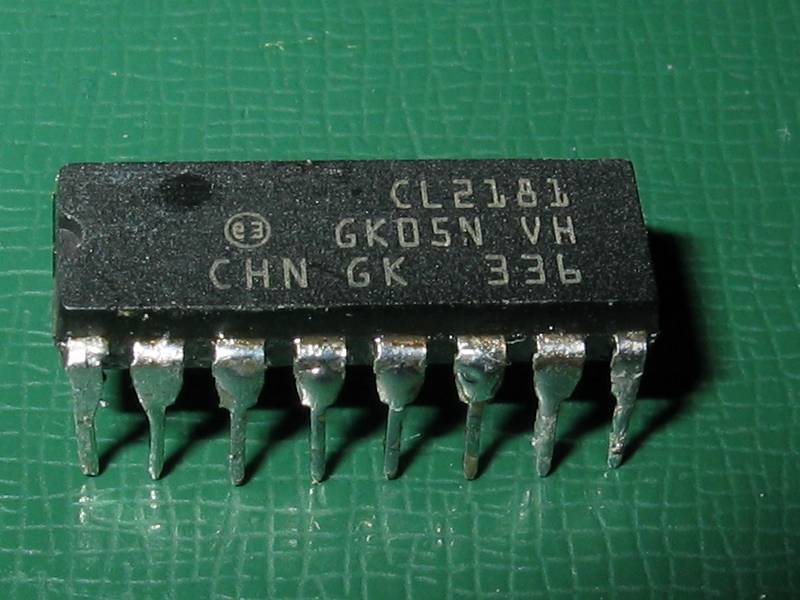

Tak mam vadny novy CL2181. Mam podozrenie, ze je falosny - na povrchu vidiet akoby jemne horizontalne stopy po bruseni (na fotke to nevidiet). Skusim v pondelok porovnat s ostatnymi.
