IDEAL RADIO 5W641

Opravy, renovace, schemata historické techniky

Moderátor: Moderátoři

Zpráva
Autor
Uživatelský avatar
Franta
Příspěvky: 181
Registrován: 23 srp 2012, 00:00
Bydliště: Zlín
Kontaktovat uživatele:

#16 Příspěvek od Franta »

lampA > Posílám ti SZ s výcucem ze servisního manuálu, který jsme s kolegou nedávno vytvořili pro tento přijímač. Doporučuji provést tuto zkoušku s připojením cizího zkušebního napětí jak je v servisáku popsána. Napětí na odporech R27 a R28 v záporné větvi, tj. 135 Ohm a 20 Ohm, nebude při tomto měření samozřejmě žádné nebo jen nepatrné, protože toto napětí se vytváří průtokem celého napájecího proudu pro přijímací elektronky. Zkouška se provádí při VYTAŽENÝCH elektronkách. Servisní návod vyšel v předposledním čísle klubového časopisu Radiojorunal. Zde přikládám schema s číslovanými součástkami.
Přílohy

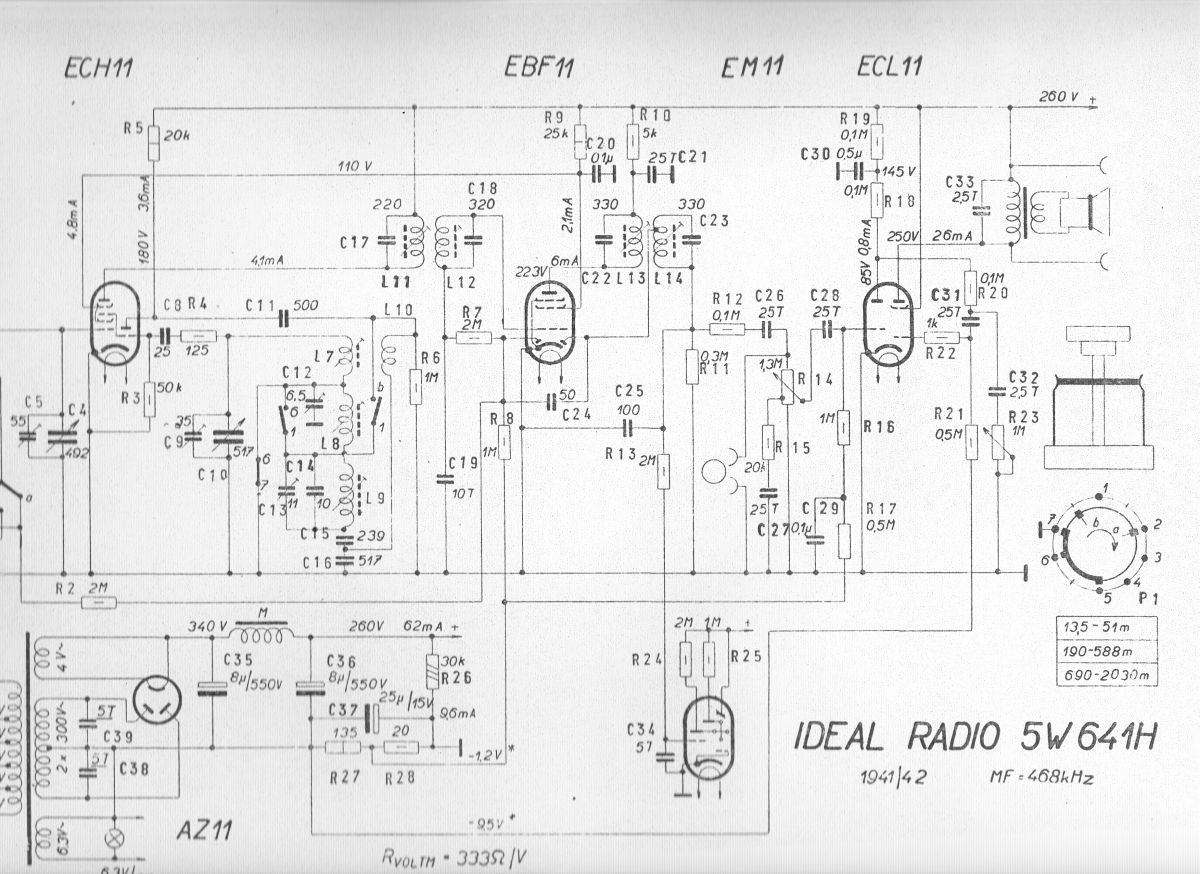

5W641 druhá část
(180.69 KiB) Staženo 114 x

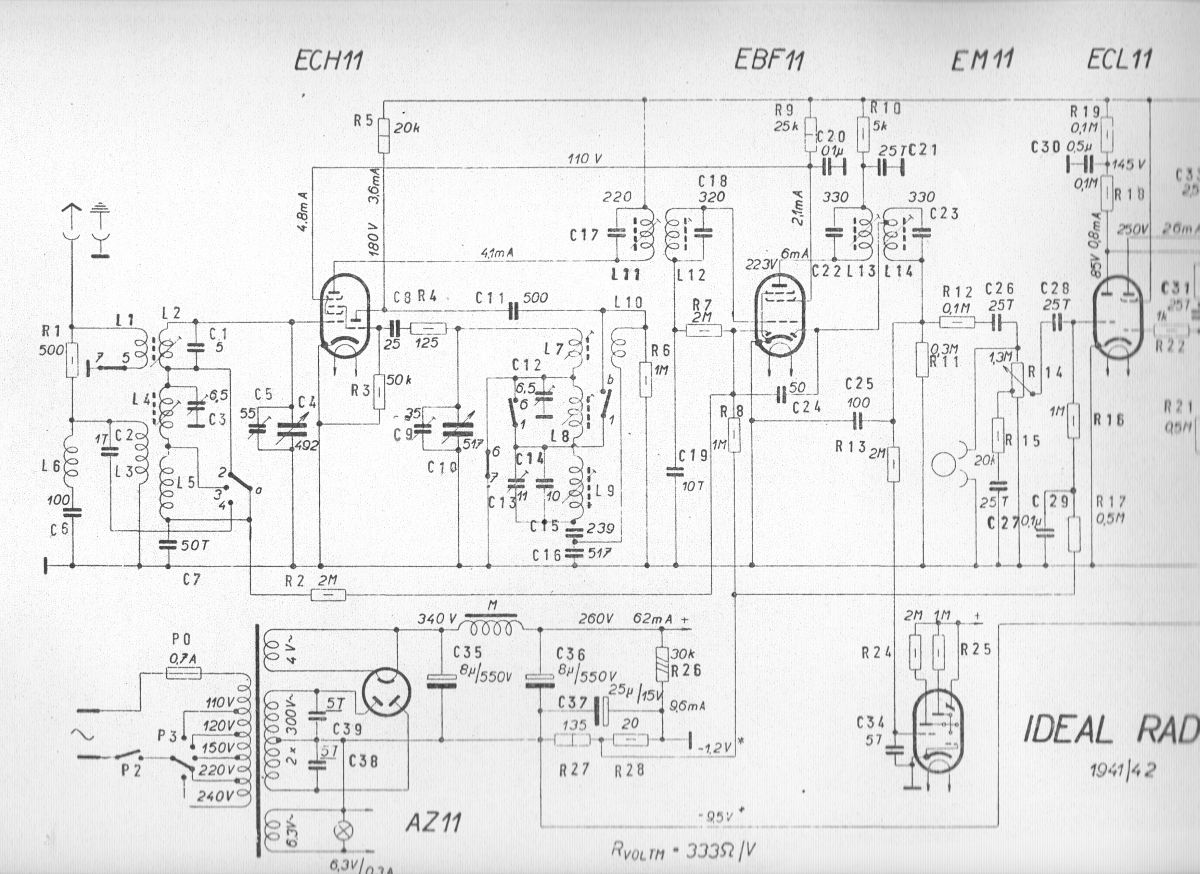

5W641 první část
(184.11 KiB) Staženo 102 x
Uživatelský avatar
lampaA
Příspěvky: 82
Registrován: 02 čer 2014, 00:00

#17 Příspěvek od lampaA »

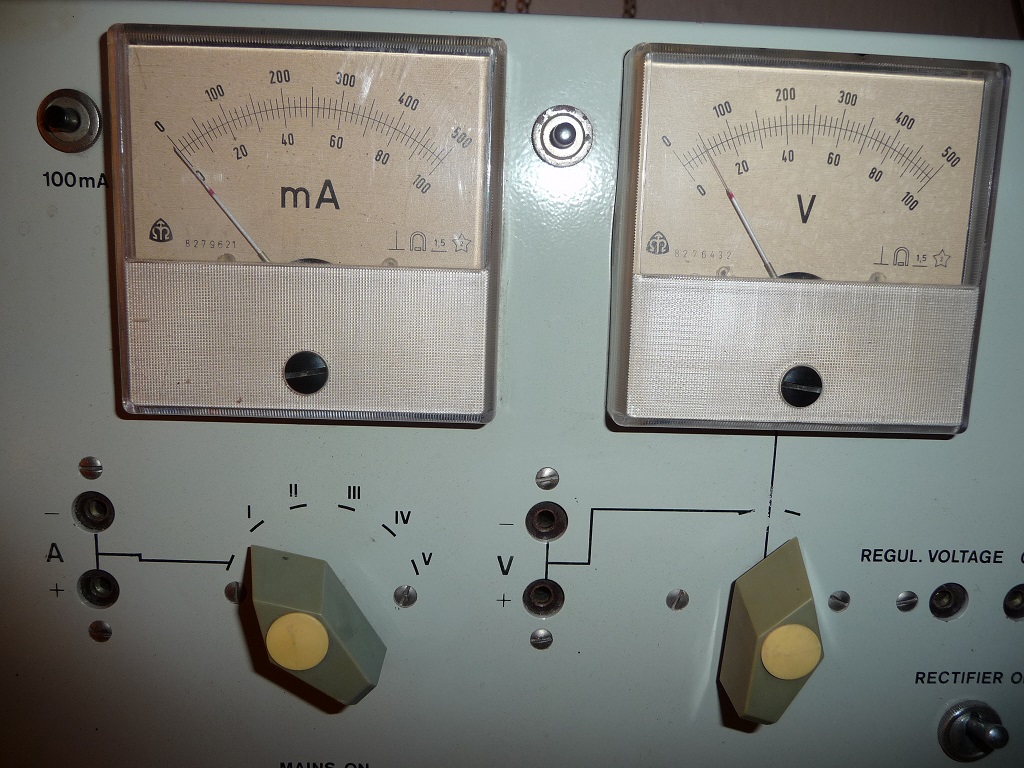

Děkuji všem, hlavně panu Frantovi. Jelikož jsem měl ruku zafixovanou, nešlo nic dělat. Inu BM208 je těžká mrška, a když z jedné ruky vyklouzne, druhá má smůlu. Ale konec nářkům. Zapojil jsem na 50, 100 a posléze na 150. Nehřálo nic, ale ani žádný odběr. Namátkou změřeno napětí na elytkondech bylo OK. Mate mne ten nulový odběr. Asi přerušená + větev? Odpor tam mám v napájení 3k9, to by neměl snad být problém. :) Ten mám jistojistě jinde. Elky jsou venku.
Zkoušel je žárovičkou předodpor, odběr se projevil a ručička poskočila, proti kostře je sice napětí ale nic...
Přílohy
(278.2 KiB) Staženo 93 x
Uživatelský avatar
lampaA
Příspěvky: 82
Registrován: 02 čer 2014, 00:00

#18 Příspěvek od lampaA »

Kdo nemá servisní manuál: elky jsou venku, -pol na kostru, +pol na vstup budící cívky. Přes onen odpor. Ano, ten odpor ani radio na snímku nejsou, jde o to, že není ani minimální odběr při zvýšení napětí na 150V. Rozlišení stačí, co je potřeba je vidět dobře. Jinak radio jsem přestěhoval kvůli zdroji ke mně a kolega jezdí za mnou, karta se otočila.
EDIT: vidím, že připomínka od servicemana zmizela........
Uživatelský avatar
mihal
Příspěvky: 1844
Registrován: 06 dub 2005, 00:00
Bydliště: Zilina

#19 Příspěvek od mihal »

lampaA píše:.. jde o to, že není ani minimální odběr při zvýšení napětí na 150V..

Bude to blbo pripojené, je tam predsa ten R26 cez kerý to musí tiecť.
Je to ukostrené skutočne na kostre - katóda ECL? A je ten plus skutočne na VT?
Uživatelský avatar
lampaA
Příspěvky: 82
Registrován: 02 čer 2014, 00:00

#20 Příspěvek od lampaA »

Minus je skutečně na kostře (= katodě), plus je NA VSTUPU budící cívky.Napětí je i na VT dle návodu.
Při napájení 150V na R26 který je ze dvou seriových je napětí-50% úbytek-nula.
Uživatelský avatar
Dvoulampovka
Příspěvky: 291
Registrován: 25 čer 2011, 00:00
Bydliště: KOLÍN

#21 Příspěvek od Dvoulampovka »

Aha, tak hledej chybu takto: mínus odpoj od kostry a dej na konec té dvojité kaskády. Bude-li odběr, je v háji propojení na kostru. Nemýlím-li se , tak těch 30k je nahoře u magioka ne ??
Uživatelský avatar
lampaA
Příspěvky: 82
Registrován: 02 čer 2014, 00:00

#22 Příspěvek od lampaA »

Jo je to tam, ale na kostru je to OK. dal jsem 250V, po zapnutí se ručka mA pohne o 2 dílky a spadne na polovinu. Tak zůstává furt.
Uživatelský avatar
Dvoulampovka
Příspěvky: 291
Registrován: 25 čer 2011, 00:00
Bydliště: KOLÍN

#23 Příspěvek od Dvoulampovka »

A máš stisknuté tlačítko 100 mA ? :D
Uživatelský avatar
lampaA
Příspěvky: 82
Registrován: 02 čer 2014, 00:00

#24 Příspěvek od lampaA »

:oops: :oops:
Takže V/mA : 50/1 , 100/2 , 150/3 , 200/5 , 250/7 , 350V/9,5 mA. Teď jen, je-li to dobře.
Naposledy upravil(a) lampaA dne 13 říj 2014, 23:13, celkem upraveno 1 x.
Uživatelský avatar
Dvoulampovka
Příspěvky: 291
Registrován: 25 čer 2011, 00:00
Bydliště: KOLÍN

#25 Příspěvek od Dvoulampovka »

Tak jak je v návodu k opravě. Nastavit 350V a nesmí přesáhnout 10 mA. Potom měřit anody a g2 .... , ale to přeci v návodu je. :wink:
Uživatelský avatar
lampaA
Příspěvky: 82
Registrován: 02 čer 2014, 00:00

#26 Příspěvek od lampaA »

Ty hodnoty napětí jsou všude, jen jsou jiná. To se ale změní při nasazených elkách. Předpokládám. Např. na anodě triody ECL je místo 85V asi 240, při nastaveném U=260V.
Uživatelský avatar
lampaA
Příspěvky: 82
Registrován: 02 čer 2014, 00:00

#27 Příspěvek od lampaA »

Tak skoro hotovo! Radio hraje , ale musí mít cca 3m drát jako anténu. Zvuk pěkný. Chytím ale jen Praha-Radiojournal, jinak nic víc. Přitom na Blaník tu duní Dechovka i Český impuls. Elky jsou OK, závada bude jinde. Poradíte kde?? Děkuju za každou radu.
Uživatelský avatar
mihal
Příspěvky: 1844
Registrován: 06 dub 2005, 00:00
Bydliště: Zilina

#28 Příspěvek od mihal »

Kontrola vstupných cievok. V mojom prípade bola chyba - prerušené vývody. Ale na 3m drátu je i jediná stanica dobrá, to by som už dedkovi odpustil.
Uživatelský avatar
lampaA
Příspěvky: 82
Registrován: 02 čer 2014, 00:00

#29 Příspěvek od lampaA »

Myslím, že kdyby byly přerušené tak to nebude hrát asi vůbec, a jedna silná stanice se mi zdá sakra málo. Spíše přemýšlím o některém kondu na vstupu, ale nevím....
Uživatelský avatar
mihal
Příspěvky: 1844
Registrován: 06 dub 2005, 00:00
Bydliště: Zilina

#30 Příspěvek od mihal »

Hralo by to i s prerušenou, ale menej. Nejaký ten elektrón tam skočí kapacitou vinutia. Na vylúčenie závady stačí prepísknuť.
Bývalo zvykom, keď sa opravovalo, používať rôznu techniku. Vysokoohmové sluchátko a dolaďovaciu tyčinku užívali len skalný fachmani. Jazykový test napätí sa užíval len výnimočne.
Generátor AM na vstup, a postupne kontrolovať. Predtým ale skontrolovať mf, doladiť rozladené obvody. Čo nejde doladiť bude mať chybku - zvod, poškodené polepy a pod.
Zmena paddinku o pár pf vie s citlivosťou pekne zahýbať.
Veľa zaujímavého je možné i vyčítať pri použití kľúčového slova "slaďování superhetu".
