Hledám někoho na převinutí trafa charakteroskopu TR-4805

Zpráva

#16 Příspěvek od **Sendyx** » 03 pro 2014, 00:38

Ne, jenom jsem odpojil pár vodičů, abych se ujistil, že je problém opravdu v něm a neskáče to někde na přepínači. Vzápětí jsem zjistil, že bude třeba udělat důsledné označení kabeláže, tak jsem se na to vybodl.

BOBOBO · #17 Příspěvek od **BOBOBO** » 03 pro 2014, 06:39

No povídáte si pěkně , ale fotku s rozměry a ty závity a drát sem nedáte .... chystám se na operaci s žilami , budu ležet doma , třeba bych to zvážil .

fredis · #18 Příspěvek od **fredis** » 03 pro 2014, 10:13

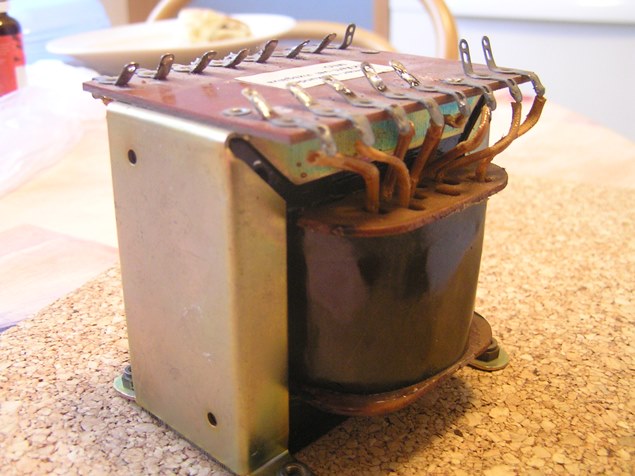

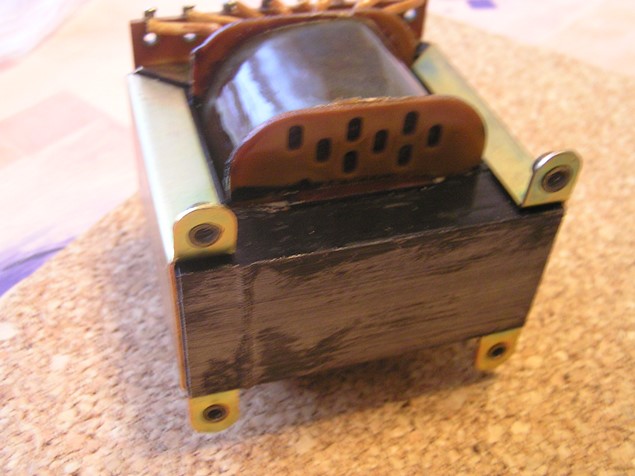

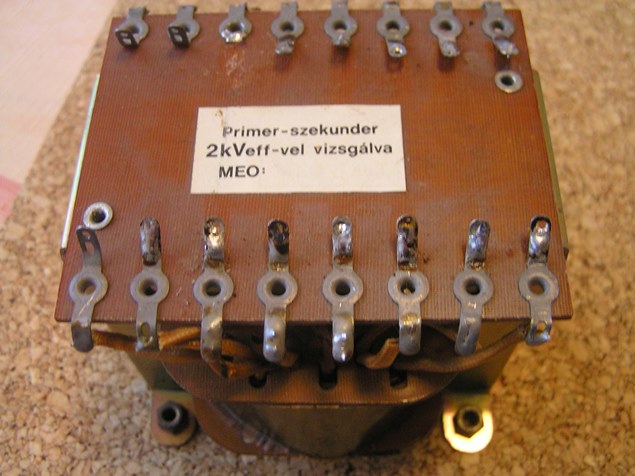

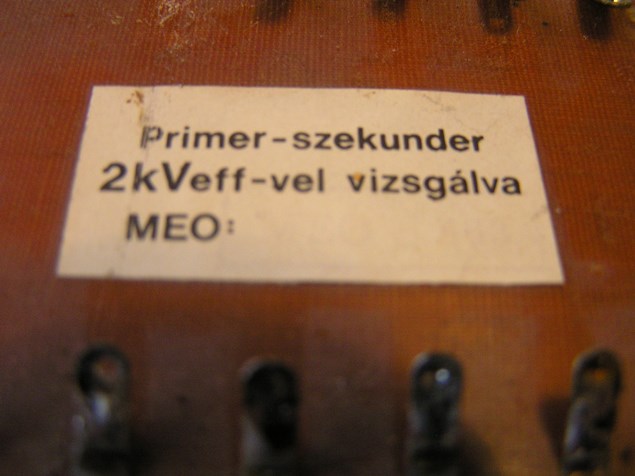

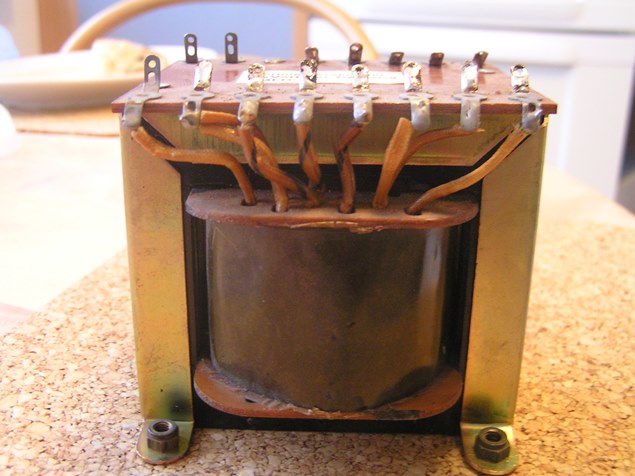

Fotky. Jádro š 82 x v 72, střední sloupek 38 mm. Ten proužek na spodní straně není svar ale takový výstupek.

BOBOBO · #19 Příspěvek od **BOBOBO** » 03 pro 2014, 10:36

A ten předpis s průměry drátů ?

fredis · #20 Příspěvek od **fredis** » 03 pro 2014, 12:03

Tady i schématem. Trafo je to T3.

BOBOBO · #21 Příspěvek od **BOBOBO** » 03 pro 2014, 13:29

No , zkusit bych to mohl , dráty pod 0,15 nemám rád ..... Dej SZ

#22 Příspěvek od **Sendyx** » 03 pro 2014, 18:00

Ten tenký drát, tedy 0,1 a 0,14 by měl být asi -2 nebo -3 lak. Při rozborce to chce důsledně zapsat, jak byly dělány izolace a změřit kapacitu, naštěstí jsou tam stínicí fólie. Bez kvalitní impregnace ve vakuu bych to ani nezkoušel opravovat.

#23 Příspěvek od **Sendyx** » 11 zář 2015, 21:48

Podařilo se trafo opravit, nebo jako u mne je pořád ve frontě?

fredis · #24 Příspěvek od **fredis** » 12 zář 2015, 09:52

Čeká ve frontě.

alxa · #25 Příspěvek od **alxa** » 31 kvě 2016, 13:23

Koupil jsem od fredise TR 4805, nechal přemotat trafo a již funguje. Ještě jsem zjistil, že tam vyhnívají maďarské BC, trochu mě potrápil generátor schodů. Tranzistorům se zmenšuje zesílení, zvedá se Ube atd.

#26 Příspěvek od **Sendyx** » 01 čer 2016, 00:05

To trafo se vyrobilo nové na jiném jádře, nebo šlo o repasi původního? Řešili jste dodržení vzájemné kapacity vinutí atd.?

alxa · #27 Příspěvek od **alxa** » 01 čer 2016, 07:41

Trafo namotáno na původním jádře, měla by to být kopie toho původního, zatím jsem na problémy s kapacitou nenarazil. Člověk co to navíjel vypadal schopně.

#28 Příspěvek od **Sendyx** » 01 čer 2016, 20:11

Tak ono to bude nějak fungovat skoro vždy, akorát nevhodné kapacity asi ovlivňují looping při malých proudech. Ale on každý kus TR4805 kreslí asi trochu jinak.
