Vintage zostava Sony

Zpráva

konosuke · #16 Příspěvek od **konosuke** » 05 led 2015, 12:06

LED ?

dred · #17 Příspěvek od **dred** » 05 led 2015, 12:21

6V,12V,24V,48V..../50mA

frantajetel11 · #18 Příspěvek od **frantajetel11** » 05 led 2015, 12:27

LED je do tohohle hnus...
Nevim, kolik tam máš místa - co tam dát 12V/1,2W nějaký takovýhle
http://www.svetzarovek.eu/p-6436/k-126/ ... -5x11-7mm/

stefan31 · #19 Příspěvek od **stefan31** » 05 led 2015, 14:15

Žiarovky pre SL-313L podľa SM:

PL-701 - 8V/300mA - meter
PL-702,703 - stupnica, 8V/300mA
PL-704 - 4,5V/40mA - FM
PL-705 - 4,5V/40mA - LW
PL-706 - 4,5V/40mA - program sensor
PL-707 - 4,5V/40mA - STEREO

PL-702,703 nie sú špecifikované, všetky žiarovky sú pravdepodobne len sklenené s drôtennými vývodmi, ako v príspevku od "frantajetel11",v otvoroch sú uložené pravdepodobne len v gumenných prechodkách.

Stefan31

PL-701,702,703 sú napájané z odbočky sekundára, ostatné z elektroniky , preto asi sú len na 4,5V a 40mA.

stefan31 · #20 Příspěvek od **stefan31** » 05 led 2015, 14:59

Pôvodné trafo 1-446-118-00 bolo pravdepodobne 15V na sekundári, po usmernení a vyfiltrovaní je v bode +C403(1G/25V) a kolektor Q401(2SC1173) 20,5V; ak bol vyvedený stred sekundára, teda 7,5V, a z neho napájané tie tri žiarovky, tak to by sedelo. Na emitore Q401 má byť +15V.

Určite by som sa priklonil k vráteniu napájania podľa pôvodnej konštrukcie, takéto trafo by sa určite dalo zohnať aj v niektorých iných - napr. prenosných prijímačoch. V tom lepšom prípade išlo o celotienené trafa....

Stefan31

http://www.partsimple.com/1-446-118-00-son-n-13.html

yesper26 · #21 Příspěvek od **yesper26** » 05 led 2015, 16:01

Dakujem krasne, daco pospekulujem, take ziarovky byvaju aj v prist. doskach v aute. Tie malinke 12V a tych mam dost. S tym trafom neviem, tuner je napajany zrejme 15V, davam mu 12V z toh ozdroja co tam je - pulzny, na ktorom sa da nastavit Vout. Stereo kontrolka svieti vkuse.
Ako sa na nom pouzivaju tie predvolby abo co to vlastne je ? Abo su to iba zalozky na stanice ? No vsimol som si, ze na jazycku ladenia je akasi opt. zavora abo co to vlastne je ale na co to je netusim.

Hmm 8V ziarovky asi nezozeniem ale 6 ano, no len tie so zavitom ako idu do lampasov, no maju len 1,2W a tieto orig. - 8x300mA ak dobre ratam tak 2.4W.

A tusim, ze take ziarovky su v autoradiach

stefan31 · #22 Příspěvek od **stefan31** » 05 led 2015, 16:26

Aj dnes sa ešte dá veľa vecí zohnať, takých ľudí, ktorí majú snahu opraviť a vrátiť vintage elektroniku do pôvodného stavu je stále dosť, a tak sa objavujú možnosti kúpy rôznych gumičiek, prítlačných kladiek a žiaroviek, ale spravidla to býva až za mlákou... jedna možnosť je aj tu:

http://www.dgwojo.com/index.php?p=1_2_Products

a je možné, že na tých fotkách sú aj žiarovky a "objímky", ktoré boli v tom tuneri použité...

určite je nutné vybrať všetky prepínače a skontrolovať - vyčistiť kontakty a potom riešiť, prečo svieti STEREO stále. Ale dobrým zdrojom treba začať...

Stefan31

yesper26 · #23 Příspěvek od **yesper26** » 05 led 2015, 16:37

No mam co robit >D, no ten pulzak co je v nom, nieje az tak zly, je odtieneny, je to orig. zdroj, poslem zajtra foto, no asi sa tam nehodi koli ruseniu.

Hmm take tie vecie ziarovocky s nozickami mam 12V ale az 5W to by sa tam pieklo.

#24 Příspěvek od **mi-ro** » 05 led 2015, 18:14

Ano, právě kvůli rušení příjmu rádia a to i na FM. Pokud máš možnost porovnat příjem s pulzákem a analogem, uvidíš rozdíl!

yesper26 · #25 Příspěvek od **yesper26** » 05 led 2015, 18:41

No, idem prehodit aj trafo, snad dake vhodne v mojej zbierke trafacikov najdem i ked dost som kua vyhodil. Tam by stacilo nejake co by davalo zo 12V striedavych, je tam regulator na 15V ktore napaja cely tuner. Alebo je lepsie dat trafo, ktore dava 20V striedavych tak ako ma byt ? Ale potom by muselo mat este odbocky na ziarovocky a take asi nenajdem. Najlepsie by bolo 12V.

stefan31 · #26 Příspěvek od **stefan31** » 05 led 2015, 19:20

Ešte raz....trafo s 15V sekundárom a kontrola, či tých +15V je na emitore Q401, samozrejme ak na plošáku nechýba usmerňovací mostík a kondíky...
dať do poriadku všetky prepínače a prípadné studené spoje, pripojiť anténu a skontrolovať funkčnosť tunera, stereo dekodéra a pod. A pre tieto úkony je jedno, či budú žiarovky na stupnici svietiť, alebo nie. Ale napr. pružinky do prepínačov sú potrebné.... želám tomu tuneru veľa odvahy....

Stefan31

yesper26 · #27 Příspěvek od **yesper26** » 05 led 2015, 19:27

Mostik, kondik tam je, do prepinacov si netrufam, lebo minule to nedopadlo dobre, sa mi cele rozsypali

, a aj tak pocuvam iba FM, no neviem jak tam funguju tie zalozky na stanice-pamet to zrejme ale nebude. Tuner hra pekne cisto, no neviem ci pri ladeni ma byt pocut v repro sum alebo ma byt ticho lebo je tam sum ale to je jedno. Moc stanic nenaladim lebo nemam antenu len vopchaty kusok cinu ale aj tak je kvalita signalu skoro naplno a zvuk cisty.

Tie prepinace asi naham tak a aj na tu kontrolku sterea sa zrejme vytoto. No nefunguje ani tlac. mute a tlacidlo stereo.

Niekde sa mi vala toroidne trafo, ktore ma sym. 15V, asi tam dam toto, no bude problem s napajanim ziaroviek. Znesie 12V ziarovka 15V ? Snad hej ale skrati sa jej zivotnost.

yesper26 · #28 Příspěvek od **yesper26** » 06 led 2015, 08:41

Bude vhodny k zostave ?

http://elektro.bazos.sk/inzerat/4515784 ... alizer.php

konosuke · #29 Příspěvek od **konosuke** » 06 led 2015, 08:45

Jo, ale JVC mívá šířku 435 mm kdežto Sony běžně 430 mm, jsou vyjímky...jinak stroj pěkný.
Mám a používám tento:
http://elektro.bazos.cz/inzerat/4276013 ... -GE-70.php

stefan31 · #30 Příspěvek od **stefan31** » 06 led 2015, 10:57

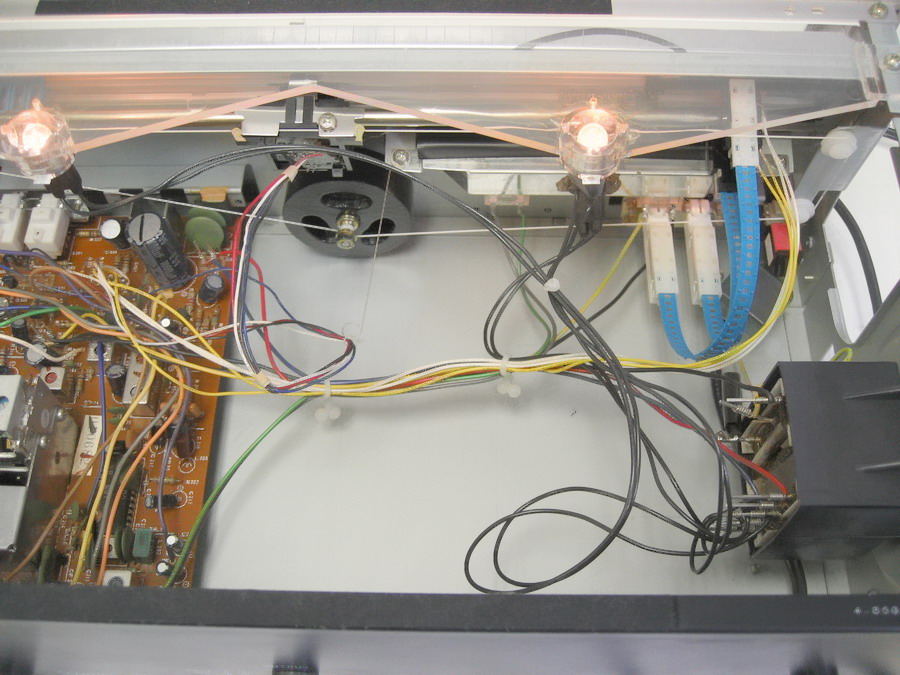

Trafo a osvetlenie stupnice v pôvodnom stave
