Starý vlhkoměr obilí

[Neniu]

Leda jestli jsem nesplet pin 5 a 3, z jakýho pohledu se to vůbec čísluje?

Číslování jde ve směru chodu hodinových ručiček. Ale vývod 3 je mřížka (g2) a ta by neměla být spojená s ničím jiným, takže není možné si je splést. Na g2 se nenaměří odpor proti žhavení.

Navíc je napětí 150 V vůbec nějak moc, maximální anodové napětí je 90 V. Takto vysoké napětí by se v obvodu vlastně nemělo vůbec vyskytovat.

[ladislavmuzik]

Číslování jde ve směru chodu hodinových ručiček.

Je to tak měřil jsem to ještě jednou, jedině to zkusit zatížit odporem např 10 ohm a potom změřit. Teď jsem připojil žhavení na zdroj 1,4V a nesvítí a nehřeje, proud odebírá asi 0,05A.

[Neniu]

Proud žhavení je správný. Toho tepla asi moc nebude, nebo ne hnedka. Ale trochu svítit by měla. Je to přímožhavená elektronka. Jen nevím, jestli není její systém nějak dobře stíněný, to by pak světlo nebylo vidět.

Jinak viz můj první příspěvek o tom, že některé elektronky nemusí svítit, ačkoli je neznám. Tak toto je asi první z nich, které již znám

Více neporadím, neumím. Bez schématu je to těžké, ale třeba se tu najde někdo výrazně chytřejší

[ladislavmuzik]

Proud žhavení je správný. Toho tepla asi moc nebude, nebo ne hnedka.

Vrazil jsem elektronku spátky a měřil napětí s ní a je tam 1,3V takže to funguje, předtim jsem to měřil naprázdno a to byla ta chyba (150V). Jestli to nakonec opravdu nebude tim ampermetrem.

[Neniu]

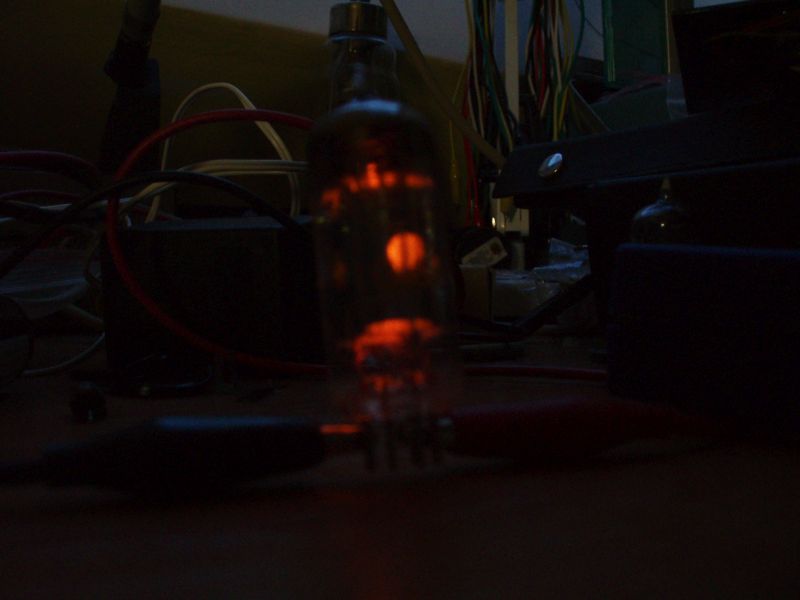

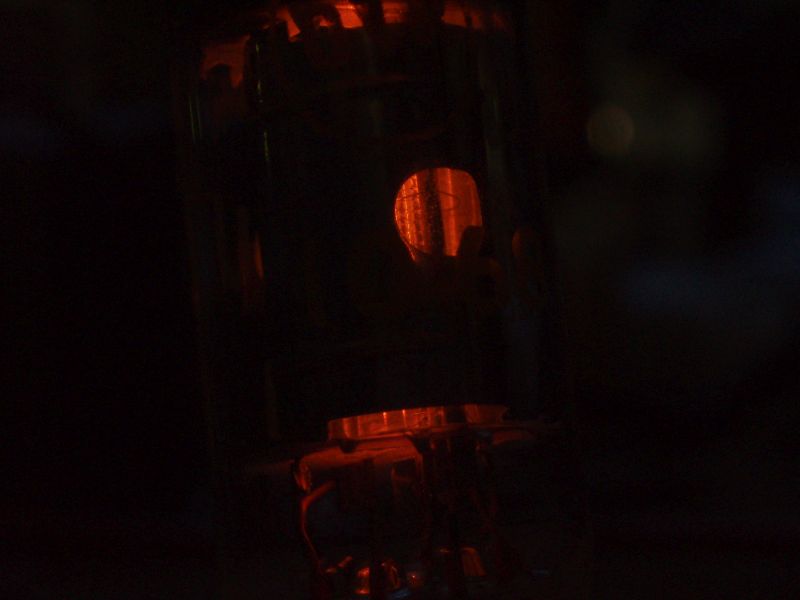

Hele, že nejsem kecka. Toto je také přímožhavená koncová pentoda 1L34. Moc nehřeje, ale rozhodně viditelně svítí. Musí, jinak by katoda nemohla emitovat elektrony, což je její základní vlastnost.

Pokud ta DL96 není vidět, je buď dokonale krytovaná a nebo je něco špatně.

Chyba v ampérmetru být může také, vyloučit se nedá nic.

[ladislavmuzik]

Teď to bylo zapnutý jak dlouho a je uplně studená a nesvítí ani trochu. Jediný co můžu udělat je, že jí dám přes noc na ten zdroj a zejtra uvidim. Když jí vyndám a měřim ty vývody k ampérmetru tak nefungujou a když jí tam zandám tak na multimetru to funguje, protože mu stačí nišší napětí. To znamená že ta elektronka plní svojí činnost, jde o to zda to napětí nemá být skutečně vyšší, a nebo je vadný ten ampermetr.

[Lukas-Peca]

Když se ve tmě podíváš dovnitř, tak zhruba uprostřed průměru elektronky uvidíš temně rudé vlákno.

Pokud elektronka v obvodu nějak funguje a závada se projevila náhle po delší době odstavení, tak nebude závada v ní.

[Neniu]

V tom případě mírně gratuluji, protože to vypadá na odhalenou příčinu problému

Pokud připojený multimetr nějak reaguje, tak je obvod s elektronkami nejspíše v pořádku a je potřeba zaměřit svojí pozornost jinam.

Mimochodem, odpor cívky ampérmetru 1,2 MΩ vypadá dosti podezřele

[ladislavmuzik]

Tak je to opravdu tim ampermetrem. Má ulomený jeden konec cívky a nejde to opravit. Nevíte kde se nechá sehnat nějaký ručičkový ampermetr, který umí zobrazit i záporný proud.

[Neniu]

Předpokládám, že to je klasické měřidlo s nulou ve prostřed a ručička se může pohybovat na jednu i druhou stranu.

Také se dají koupit třeba na tom Aukru či Ebay a podobně. Je jistá naděje, že jej bude mít i někdo ze zdejšího osazenstva a nabídne jej

Chtělo by to ale vědět, jak je veliké a jak vlastně vypadá.

[ladislavmuzik]

V polorozebraném stavu vypadá takto:

[ladislavmuzik]

Pod tím špinavým vlevo dole je napsáno 50uA, je to špatně vidět. A jinak ta elektronka opravdu svítí, ale musí být ve veliké tmě a ještě je to špatně vidět.

[Charos]

Stejný asi nebude, ale podívám se v neděli, jsem teď v práci.
Měl bych mít +-150uA v provedení MP40, to by účel splnilo, ale musela by se zredukovat díra nějakým plechem.

Další možnost je vestavět indikátor nuly s LED (vyšlo to opakovaně v AR, obvykle s OZ), ale musel by mít samostatné bateriové napájení nebo svoje trafo (nevím, jestli je to přístroj síťový či bateriový).

[ladislavmuzik]

Je to na 230 do zásuvky. Chtěl bych tam dát ten ručičkový. Zatím jsem to vyřešil multimetrem od číňanů za 90 Kč. Jinak to vypadá že tam žádný bočník neni. A díru si upravim. Jinak indikátor nuly by šel taky použít, ale musel by mít víc těch LED diod.

[Sendyx]

Myslím, že DHR5 by šel po úpravě předělat na nulu uprostřed, u ruských měřáků jsem to párkrát dělal. Akorát že 100uA DHR5 už žádný nemám a i 200uA je docela vzácnost.

V ČR je pár lidí, kteří servisují staré ručkáče, možná by něco našli, nebo do původního pouzdra i napasovali jiné ústrojí.

Dočasně jsem podobnou záležitost řešil upraveným indikátorem z nějakého magnetofonu, asi B73.
