FV regulator pro nabijeni LiIon a Pb baterii

Zpráva

Habesan · #16 Příspěvek od **Habesan** » 24 pro 2015, 19:19

Chybí mi k tomu české názvosloví.

dvojčinný blokující snižující zvyšující plný můstek...

A nemá tam Ćuk.

frpr666 · #17 Příspěvek od **frpr666** » 26 pro 2015, 11:25

Ještě k tomu prvnímu schématu, pozor na antiparalelní diodu v MOSFET tranzistoru. Na to se často zapomíná. Aby při těch PWM netekl proud "zpět" z jedné baterie do druhé a naopak.
To by bylo asi nežádoucí chování...

volente · #18 Příspěvek od **volente** » 26 pro 2015, 17:25

Děkuji všem za rady a připomínky.
Kalkulátor je dobrá věc o které jsem neměl tušení.
Rád bych použil některou z dostupných 20A tlumivek. Vycházely by pro kmitočty
150kHz, 100kHz a 30kHz.
http://www.vpcentrum.eu/tlumivka-vinuta ... -3-18m-tht
http://www.vpcentrum.eu/tlumivka-vinuta ... a-4-2m-tht
http://www.vpcentrum.eu/tlumivka-vinuta ... a-7-2m-tht

Který kmitočet by jste použili?
Hodnota kondenzátoru by stačila kolem 3000uF??
Nebo nějaký tip na výpočet?

Upozornění na antiparalelní diody vítám, budu muset pořešit ještě jednou diodou v přívodu k baterii. Zase půl Voltu pryč.

frpr666 · #19 Příspěvek od **frpr666** » 26 pro 2015, 21:47

Naštěstí nejsi sám na světě, kdo chce nabíjet baterie, proto Atmel vydal pěknou AN AVR450
https://www.google.cz/search?q=Atmel+AN+AVR450
Co se týče volby komponent, tak obecně platí: čím vyšší kmitočet PWM, tím může být cívka menší.

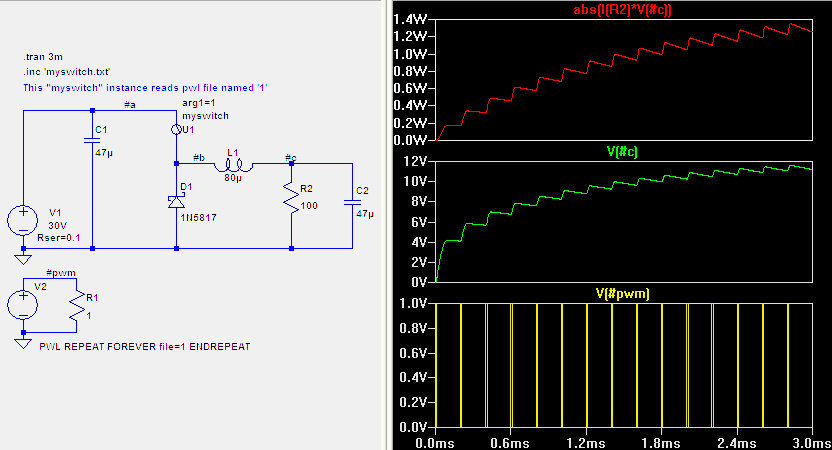

Simulátor pro takové věci používám LTSpiceIV. Níže obr. pwm: 5kHz, duty: 5%, odběr na výstupu 1W

volente · #20 Příspěvek od **volente** » 29 pro 2015, 22:22

Takže půjdu asi na tu nejnižší frekvenci, jsou nejmenší ztráty na tranzistoru.
Kapacita kondu bude laborace, ale podle různých zapojení bych se přiklonil k těm 3000uF.
